一、雙鉗法

1．測量原理

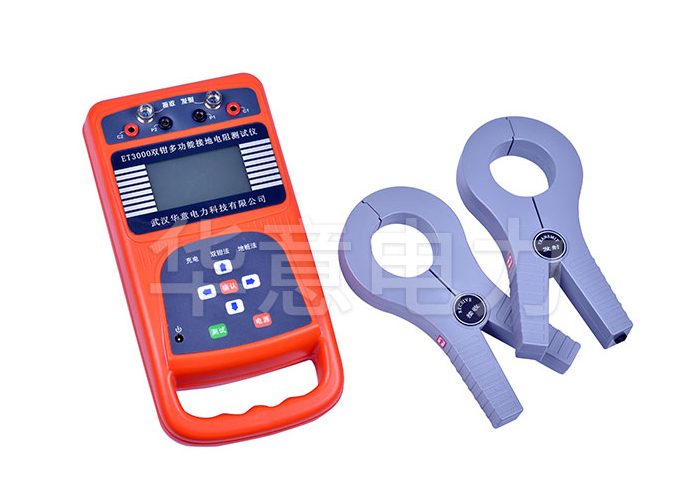

此方法的優點在于：一是操作簡單。可以在不斷開待測設備電源，在其正常工作時進行測試，不必插入測量探頭，也不必將被測電極分開，只需要雙鉗夾著接地導體就可以測出其接地電阻。二是精度高。其精度可以達到0.01Ω。三是抗干擾能力強。可以濾出各種工頻諧波。四是可以作為打地樁方式的補充。在很多條件下（如房屋密集或鋪滿水泥的地區），很難甚至不可能采用打樁的方式對接地電阻的測量，使用雙鉗口測試原理，可以不用打接地樁進行測量。該測量原理的唯一的不足是：不能夠直接對單點接地系統的測量。在單點接地系統中應慎用鉗形地阻表。其測量原理簡述如下：雙鉗多功能接地電阻測試儀配有兩個鉗口：電壓鉗和電流鉗。

2．多極并聯接地電阻的測量

對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。

3．雙鉗法測獨立接地體的方法

1）雙鉗法在測試過程中，一定要有一個有效的閉合回路。解決的辦法是找一個輔助接電極，將被測接地體與接地良好的輔助地（如自來水管等）用連接線連在一起，將二個鉗口鉗入連接線上，（圖5所示）：二者間距30cm左右，此時按“雙鉗”鍵，進行雙鉗法測量界面，再按“測試”鍵直接顯示測量結果。測試獨立接地體接地電阻時可根據不同的情況采用不同的測試方法。

2）當機房處于低樓層時（一、二層）可采用地樁測試方法，直接測出接地電阻。

3）機房處于較高樓層時，（二層以上），可采用“獨立接地體”測試方法此種方法是基于將自來水管網的接地電阻理論上認為是零歐姆，但實際上是有電阻值的，此時測試分為二步：第一步，按“獨立接地體”測試方法測出RA；第二步，單獨在一樓將自來水管的接地電阻按“地樁”測試方法測出RB（此時自來水管看作獨立接地體），（RA－RB）即為機房接地裝置的實際接地電阻。　

4）雙鉗法測電阻時，如果測量值顯示溢出，則說明被測電阻已超過本儀表的測量范圍或說明鉗口沒有鉗繞任何金屬導體或被測接地線。

二、注意事項

1．鉗口和主機為配套使用，出廠前已按要求配好。為避免測量誤差，本主機所配鉗口不得用于其他主機上。

2．任何時候都要保護鉗口鐵芯接觸面的清潔，被污染的鉗口會(huì )降低儀表的測量準確度。

3．測試時，要保持鉗口閉合良好，不可出現卡殼現象。
