使用交直流數字高壓表注意事項

發布時間：2019-09-26 10:04:57 瀏覽次數：2657

測量前準備

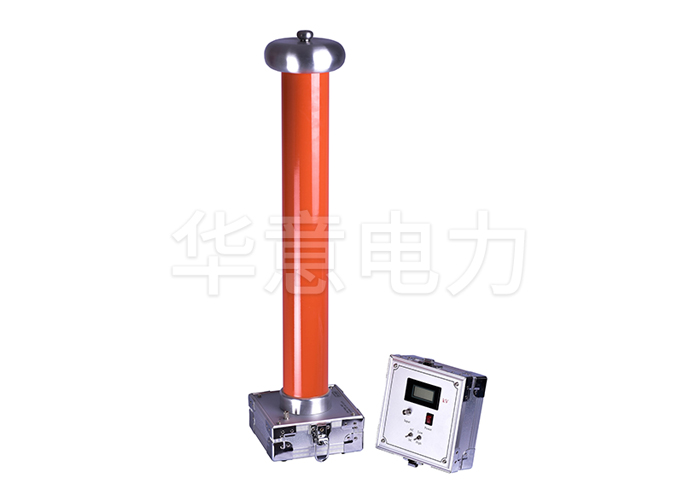

1．FRC系列交直流數字高壓表屬于高壓設備，請務必在空曠場地做試驗。

2．儀器正常使用應滿足：環境溫度0~40℃，濕度≤85%RH。

3．打開低壓顯示表，看液晶顯示數字是否清晰，若顯示模糊或沒有顯示，請檢查顯示表內部電池。

一、測量操作

1．正確接線

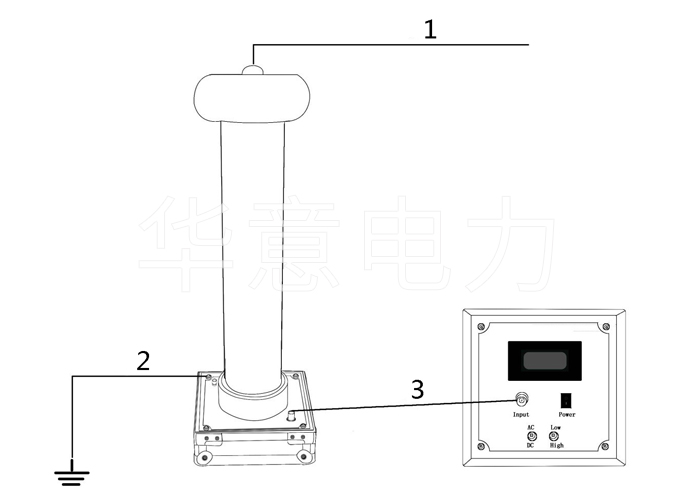

按圖4所示接線方法正確接線。高壓輸入接均壓球頂端接線柱，接地柱通過儀器配套接地線連接到大地，高壓分壓器和低壓顯示表通過儀器配套同軸電纜連接。連接好后，檢查連線，確認無誤后，選擇相應的檔位和量限即可開始測量。

注意：FRC系列交直流數字高壓表配有配套接地線，高壓分壓器底座上裝有專用接地柱，每次使用前都必須將接地柱可靠接地。高壓測試線盡量用耐高壓導線，測試線必須架空，不得拖地或離地面太近。高壓分壓器和低壓顯示表至少相距兩米以上，測試人員做試驗時，一定不得靠近高壓分壓器（安全距離兩米以上）。

1 - 高壓輸入 2 - 接地線 3 - 信號線（采用原裝配套電纜線）

2．工頻高壓測量

正確接線后，打開低壓顯示表“Power”開關，將功能開關切換至AC檔，選擇High檔，即可測量工頻高壓，液晶示值即為被測工頻高壓值。如測量電壓低于20kV，可將功能開關切換至Low檔，以獲得更高的測量精度。測試完畢后，切斷高壓，等低壓顯示儀表歸零后方可進入現場。（交流測試時，儀表會(huì )緩慢回零，但高壓電源可能已經沒有電了。）

3．直流高壓測量

正確接線后，打開低壓顯示表“Power”開關，將功能開關切換至DC檔，選擇High檔，即可測量直流高壓，液晶示值即為直流高壓值。如測量電壓低于20kV，可將功能開關切換至Low檔，以獲得更高的測量精度。測試完畢后，切斷高壓，等低壓顯示儀表歸零后方可進入現場。注意：在測量直流時，因有濾波電容存在，測試完畢必須先放電才可靠近高壓分壓器。

4．高壓分壓器單獨使用

為了滿足客戶的實際要求而設計，高壓分壓器可以獨立使用，用市面上普通的萬用表即可代替低壓顯示表。高壓分壓器分壓比是1000:1，萬用表示值乘以1000就等于被測高壓電壓值。即萬用表示值的單位換成kV即可。
