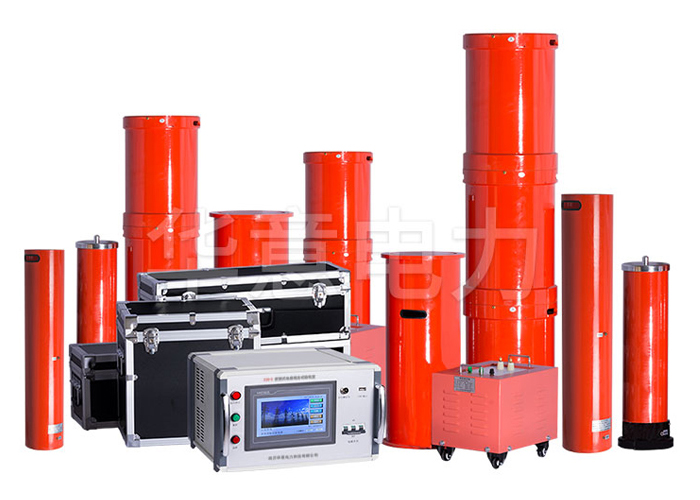

XZB-D 便攜式電纜耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。便攜式電纜耐壓試驗裝置由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

裝置容量驗證

裝置容量定為75kVA，分三節電抗器，電抗器單節為25kVA/25kV/1A/110H。

驗證：1、10kV/400mm2電纜1km的交流耐壓試驗，電容量≤0.4213uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

使用電抗器三節并聯，則L=110/3=36.7H ，則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√36.7×0.4213×10-6)=40.48Hz

試驗電流：I=2πfCU試 =2π×40.48×0.4213×10-6×22×103=2.36A

2、35kV/400mm2電纜400m的交流耐壓試驗，電容量≤0.0858uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用三節電抗器串聯（互感系數1.2），L=110×2×1.2=264H

試驗頻率：f=1/2π√LC=1/(2×3.14×√264×0.0858×10-6)=33.44Hz

試驗電流：I=2πfCU試 =2π×33.44×0.0858×10-6×52×103=0.94A

3、35kV/3500kVA電力變壓器的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓不超過68kV，試驗時間1min。

使用電抗器三節串聯（互感系數1.2），則L=110×3×1.2=396H ，加補償電容器80kV/10000pF則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√396×0.02 ×10-6)=56.55Hz

試驗電流：I=2πfCU試=2π×56.55×0.02 ×10-6×68×103=0.48A

滿足實驗要求。
