1.1概述

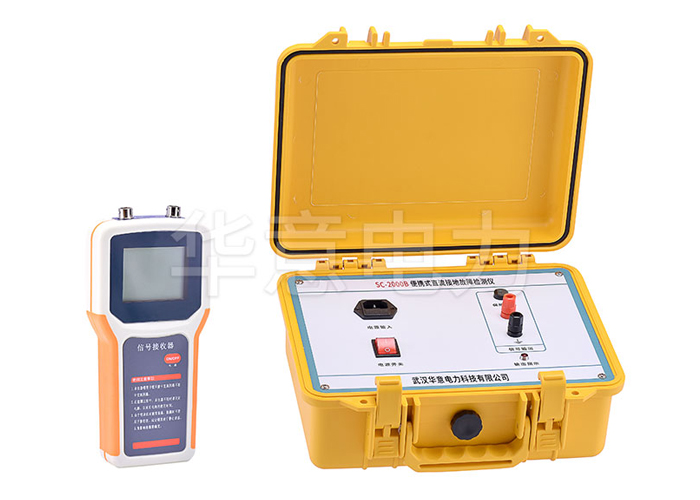

便攜式直流接地故障檢測儀能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。

本裝置以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。

本儀器用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。

便攜式直流接地故障檢測儀與國內外同類型的儀器相比具有以下優點：

1、使用簡單。本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。

2、安全可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。

3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。

4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。

5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。

6、直流系統不斷電查找接地點，不影響系統正常工作。

7、抗干擾能力強，克服了系統分布電容的影響。

8、智能化充電管理，減少充電時間，延長電池壽命。

1.2工作原理

1、便攜式直流接地故障檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。

2、波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。

3、本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。

4、本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成
