一、主要技術指標

1、應用范圍及用途

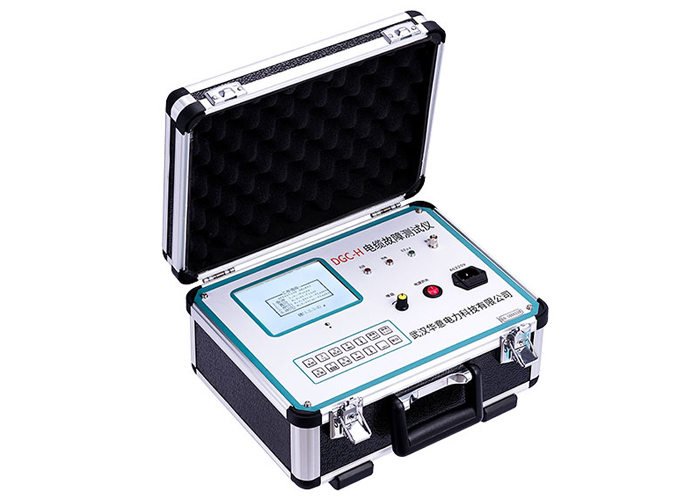

電纜故障測試儀可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏，高阻閃絡(luò )性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。

2、最遠測試距離：32Km (明線可達100千米)

3、探測盲區：　 1m

4、讀數分辨率： 1m

5、功耗：       5VA

6、使用條件： 環境溫度:　0℃～＋40℃

極限溫度:  －10℃～＋50℃

相對濕度:　40℃（20～90）%RH

大氣壓強: （86～106）Kpa

7、體積：225 mm×165 mm×125mm

8、重量：2kg

二、探測原理

電纜故障的測試是基于電波在傳輸線中的傳輸時遇到線路阻抗不均勻而產生反向的原理。

根據傳輸線理論，每條線路都有其一定的特性阻抗Zc，它由線路的結構決定，而與線路的長度無關。在均勻傳輸線路上，任一點的輸入阻抗等于特性阻抗，若終端所接負載等于特性阻抗，線路發送的電流波或電壓波沿線傳送，到達終端被負載全部吸收而無反向。當線路上任一點阻抗不等于Zc時，電波在該點將產生全反射或部分反射。
