目前市場上的試驗變壓器一般分三種，即油浸式試驗變壓器、充氣式試驗變壓器和干式試驗變壓器，電力工作者在選擇的時候，往往摸不著頭腦，到底該選哪一種呢？本文就給大家簡單介紹這三種試驗變壓器的主要特點和區別。

無論是何種試驗變壓器，其主要的功能都是對電氣設備進行絕緣強度耐壓試驗，得出電氣設備的絕緣性能，以及發行電氣設備受過電壓的能力，但是其主要的不同點在于其構造以及工作原理的大不相同。

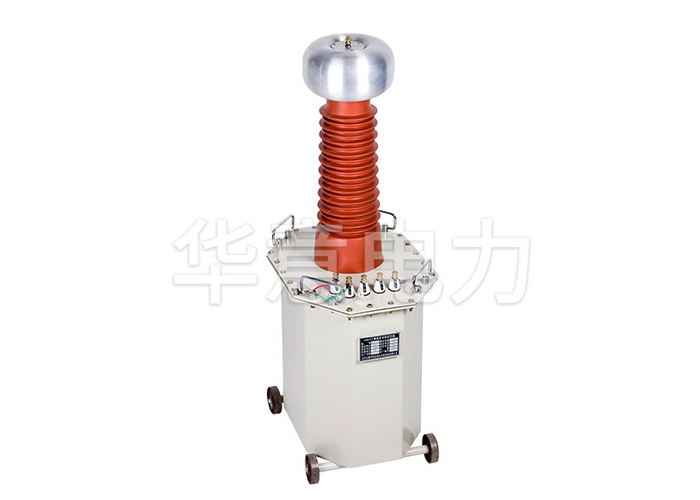

油浸式試驗變壓器采用優質冷軋硅鋼片疊制而成，內部采用絕緣油來進行絕緣滅弧，線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外。其工作的原理為用工頻220V（10kVA以上用380V）電源接入控制箱（臺）（為試驗變壓器配套設備，，經自耦調壓器調節0－220V/380V電壓輸入到YDJ試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。油浸式試驗變壓器具有成本低價格便宜，后期維修方便等特點，但是缺點是油污比較大而且比較重。

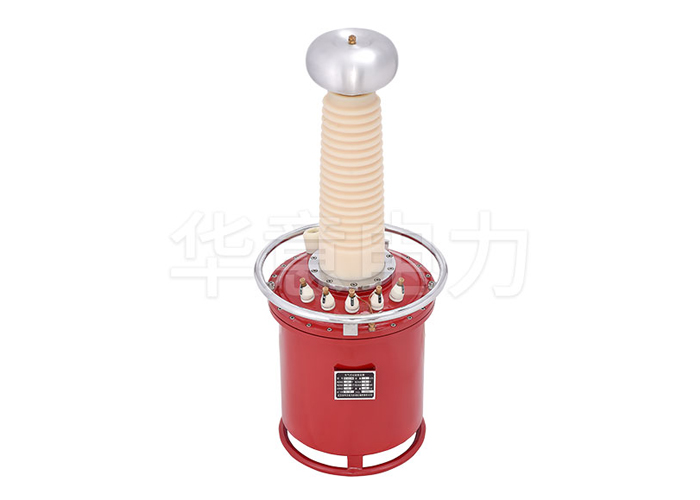

充氣式試驗變壓器利用SF6氣體具有非常良好的絕緣和滅弧屬性，在試驗變壓器內注入大量的SF6氣體，以達到絕緣目的。因為SF6氣體本身的絕緣和滅弧屬性，使得該類型試驗變壓器即使在高壓下，也無舉報放電的可能，這樣就保證了試驗結果的精準性。但是，如果使用不當導致試驗變壓器內SF6氣體大量揮發，想要對試驗變壓器進行加氣處理則會(huì )非常麻煩，一般都需要送回原廠家進行處理。

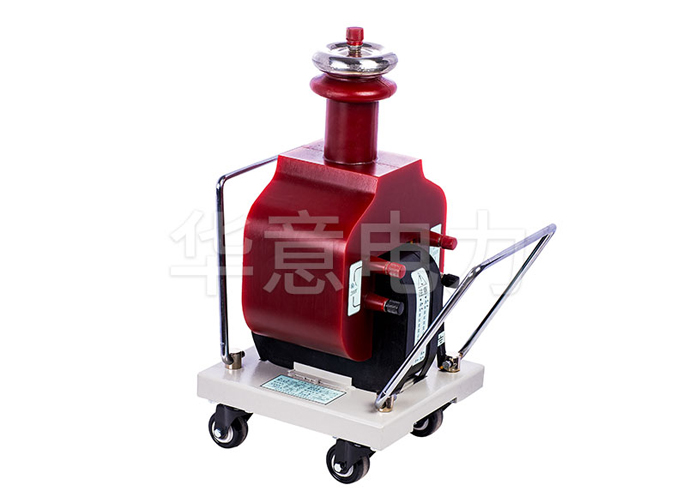

干式試驗變壓器則是采用了線圈環氧真空澆注成型，及CD型鐵芯的新工藝。其工作原理為當輸入電壓為200V，利用電磁感應原理根據需要改變輸入電壓，即可獲得輸出高壓從零伏連續可調到額定的高值。由于是一體成型，因此如果內部損壞是無法維修的，而且由于比較重，移動比較困難。

看起來無論是油浸式、充氣式、還是干式，這三種試驗變壓器都有各自的優缺點，電力工作者在選擇的時候，可以根據自身的實際情況來選擇哦。
