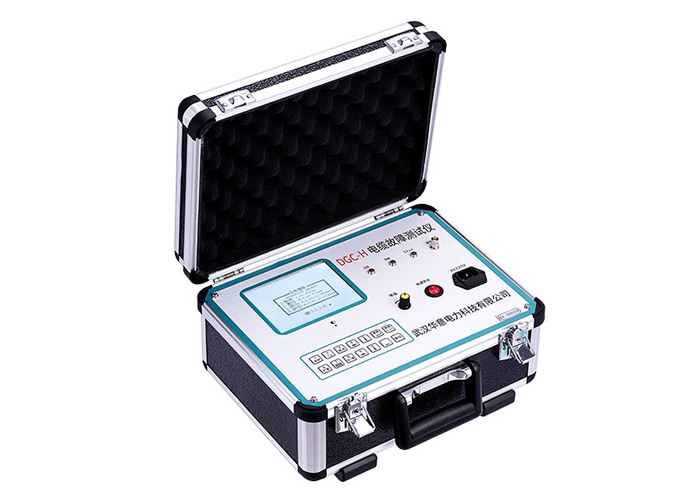

DGC-H電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡(luò )故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。適用于測試各種型號、不同電壓等級的電力電纜及通信電纜。有線通信和電力輸送都需要電纜線路的暢通。一旦電纜線路出現故障，不及時查出故障并迅速予以排除，就會(huì )造成很大的經濟損失和不良的社會(huì )影響。本公司生產的DGC-H 電纜故障測試儀，是一款采用了多種故障探測方式，應用當代最先進的電子技術，結合國內外研制電纜故障測試儀的成功經驗，并提煉多年來現場查找電纜故障的經驗而推出的高科技產品。

一、電纜故障測試步驟

（1）電纜故障測試儀在測定電纜故障之間，測試人員除掌握本機性能與操作方法之外，必須首先確定電纜故障的性質，以便采用適當的工作方法與測試方法。首先用兆歐表或萬用表在電纜一端測量各相對地及相之間的絕緣電阻，根據阻值高低確定是低阻短路或斷線開路，或者是高阻閃絡(luò )性故障。

（2）當阻值低于100歐姆為低阻故障，0～幾十歐為短路故障，阻值極高到無限大為開路或斷線故障。是否斷線，還可以將電纜終端相連萬能用表在始端測量被短路接兩相的阻值加以確認。此類故障可用低脈沖法直接測定。

（3）當阻值很高（數百兆和千兆）且在做高壓試驗時有瞬間放電現象，此類故障一般稱為閃絡(luò )性故障，可采用直流高壓閃測法確定。

（4）高阻故障阻值高于低阻故障，可在做高壓實驗時用直流高壓閃測法確定。

（5）按一定方式粗略測試之后再進行確定點，必要時需找電纜路徑，丈量電纜長度或距離。

二、低壓脈沖測試法

低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路、低阻、斷線故障用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡(luò )測試前，也可以低壓脈沖法測電纜全長或速度，與閃絡(luò )測試波形比較，通常會(huì )利于波形分析，達到快速確定故障點目的。

三、沖擊高壓閃測法（沖閃法）

測試方法是通過球間隙給電纜施加沖擊電壓，使故障點擊穿放電，而產生反射電壓（或者電流），由儀器記錄這一瞬間狀態的過程，通過波形分析來測定故障點的位置。它是測高阻及閃絡(luò )性故障的主要方法。同樣取樣方式也分電壓取樣和電流取樣，當然細分還可分為高端和低端電壓取樣，電感與電阻取樣，始端與終端取樣等。由于低端電流取樣接線簡便、可靠安全、波形易于識別，所以電流取樣法非常具有實用價值。
