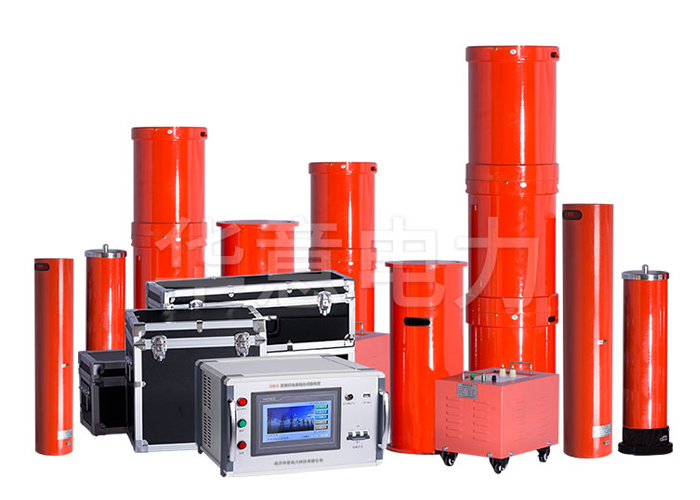

XZB-D便攜式電纜耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。便攜式電纜耐壓試驗裝置由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

串聯諧振部件作用
　　組成部件：由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。
　　1.變頻電源：將220V/380V，50HZ的電源變?yōu)轭l率可調、電壓連續可調，同時集操作、保護、控制、監測功能于一體
　　2.勵磁變壓器：將變頻電源輸出的電壓升壓，同時隔離高壓和低壓
　　3.高壓電抗器：與容性試品發生串聯諧振
　　4.分壓器：測量調節器上的高壓電壓值和低壓
串聯諧振應用
　　　　串聯諧振廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

便攜式變頻串聯諧振裝置主要用于以下方面：
　　1、6kV-500kV高壓交聯電纜的交流耐壓試驗
　　2、發電機的交流耐壓試驗
　　3、GIS和SF6開關的交流耐壓試驗
　　4、6kV-500kV變壓器的工頻耐壓試驗
　　5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
