儀器簡介：

變頻串聯諧振成套試驗裝置又稱為變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻串聯諧振交流耐壓試驗裝置、交流串聯諧振、交流變頻串聯諧振、變頻諧振、串諧試驗裝置、串諧耐壓裝置、GIS交流耐壓試驗裝置、電動機工頻（交流）耐壓試驗裝置、變壓器工頻（交流）耐壓試驗裝置等。

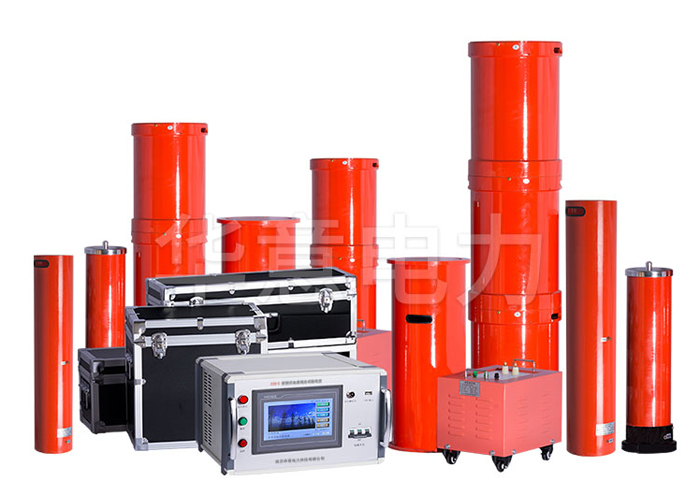

變頻串聯諧振成套試驗裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。

注意事項：

1、在使用本裝置進行耐壓試驗前，請按照試驗程序對試品進行絕緣電阻測量，確認試品符合相關絕緣要求，方可進入下一步耐壓試驗。

2、在使用本裝置進行耐壓試驗并啟動裝置前，務請重新檢查接線是否正確，如：勵磁變壓器電壓輸出端應用拖地電纜線連接到最下層電抗器的下端；而上層電抗器上端高壓輸出線與補償電容器、分壓器連接線應盡量懸空，勿與地或周?chē)矬w接近，以防高壓線對地、對物放電等。因為您的每一次小小失誤，都會(huì )對設備、人員造成無可挽回的損傷。而您每一次糾錯，對于現場人員、設備的安全，將是多么的彌足珍貴；

3、出于對人員、設備安全的考慮，本裝置對接地要求較高。變電站接地網連接時，應對被接接地樁、開關柜柜體、變壓器外殼污垢、銹跡、油漆進行連接前處理，保證接地線與接地裝置的有效連接；野外作業無接地裝置時，可用長約150CM金屬棒并選擇地勢相對潮濕的地方，將金屬棒埋入地下不少于120CM，拓普電氣提醒必要時可注入適量的水，這樣做會(huì )更有效的確保設備的可靠接地。

4、設備功率電源應使用兩根火線380V，儀器工作220V電源火線應與380V火線分接。電源線路中盡量避免使用電焊機等設備，防止干擾。如使用發電機電源工作時，零線接地；

5、試品出現放電，儀器過壓保護返回，會(huì )對儀器造成損害，盡管我們經過了無數次模擬試驗或設置了種種保護。但放電的過程現象千別萬異世界難題，加之儀器野外工作較多，運輸環境，使用環境較差，所以，強烈建議您：采取運輸防震、防塵措施。
