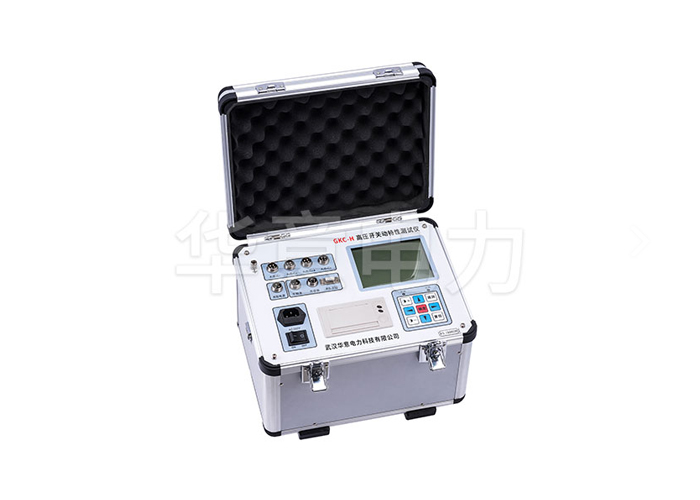

GKC-H高壓開關動特性測試儀是本公司（華意電力）為適應各種高壓開關動作特性測試的需要，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試,開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。對于帶合閘電阻的斷路器，可準確測量出合閘電阻及投切波形。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

高壓開關動特性測試儀有很多種，以基本的GKC-H高壓開關特性測試儀測試為例
測試設置
①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。
②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。

③測試時長：指內部電源輸出操作電壓的時間長度。
250ms：一般開關的單分、單合試驗，選250ms時長;
500ms：一般開關“合－分”或“分－合”操作時，選500ms時長;
1000ms：老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;
2000ms：開關做“分－合－分”操作時，選2000ms時長;
4000ms：開關做“合－分－合－分”操作時，選4000ms時長;
進行儀器內部操作電壓校驗時，選4000ms時長。
④觸發方式：
內觸發：用儀器內部直流電源進行分、合閘操作;
外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。
⑤傳感器：有通用、旋轉和直線傳感器三個選項，根據所用的傳感器進行相應設定即可。
⑥速度測試：如現場不是行程試驗，將此項關閉，可以縮短試驗時間，減輕試驗強度。
⑦行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用通用和旋轉傳感器測速時，將此項關閉。
⑧開關行程：用旋轉傳感器和通用傳感器測速時，輸入開關的總行程值。用直線傳感器測速及行程時，輸入傳感器的標注行程值。
⑨測試電壓：根據現場需要設定開關的操作電壓。
