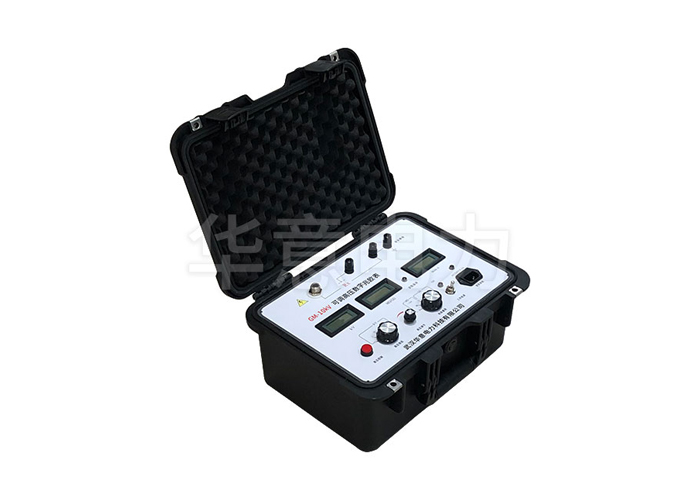

10kV可調高壓數字兆歐表初次或前赴現場使用前應進行充電（全程充電時間8小時，充電指示燈從紅變綠），以免到現場使用過程中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀器工作是否正常、準確。

儀表操作步驟如下：

1、準備

本儀表接線前，首先應將“工作電源”開關調在關的位置，“高壓控制”按鈕應斷開！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，確保安全方可接線！

尤其變電站、發電廠現場等受到電網泄漏感應到強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才能把被測量端的人工放電棒移開。

2、接線

把儀表的兩個“E”端接到被測物的地或零端，以及大地。

把儀表的“L”端接到被測線路端，例如變壓器繞組，電纜芯線。

把儀表“G”端接到被測回路需要消除表面電阻泄漏影響的保護環。

3、預選測試電壓

把“高壓預選”開關選向需要的測試電源電壓。如需要從0V調起時，需要把“高壓調節”旋鈕反時針旋轉到盡頭。

4、接通工作電源

把本儀表“工作電源”開關撥向通，開關上方的指示燈即亮，“kV”電壓表顯示應0.00kV。

5、測試啟動

把“高壓控制”按鈕按下，這時高壓從L端輸出，“kV”表顯示L-E之間的電壓值，“min.s”表開始計時。

6、測試電壓細調

調節“高壓調節”旋鈕，可把電壓平滑調節到指定值。

7、電阻量程選擇

把“電阻量程”開關選向需要的量程或從MΩ檔向2000GΩ量程步進，若儀表連續報警，則表示被測電阻太低，應退低檔來測量。

8、電阻值讀數

通過“MΩ/GΩ”表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時，便于操作者記錄。

關于吸收比、極化指數的計算公式為：

吸收比=R60s/R15s，即第60秒的電阻讀數÷第15秒的電阻讀數。

極化指數=R10min/R1min，即第10分鐘的電阻讀數÷第1分鐘的電阻讀數。

9、測試電壓退出

將“高壓控制”按鈕退出，這時“kV”表就會(huì )緩慢回零，數字秒表也會(huì )退出顯示。如果“kV”表不緩慢回零，則應以帶電阻的放電棒放電。

10、結束

當“kV”表顯示為0.00kV后，再經過對被測物人工放電棒接通大地，證明安全后即可關機、拆線。測試結束。
