電容分壓器的原理
發布時間：2019-12-25 10:46:49
瀏覽次數：3839

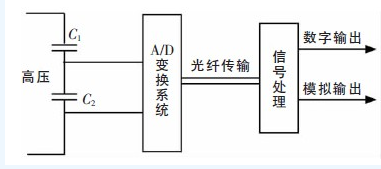

電容分壓器由高壓臂電容C1和低壓臂電容C2組成。電容分壓器利用電容分壓原理實現電壓變換，將高壓分為低壓并進行A/D 變換，經電/光轉換耦合進行光纖傳輸， 傳至信號處理單元進行光/電轉換，經微機系統處理輸出數字信號或進行D/A 轉換輸出模擬信號。其工作原理如圖所示：

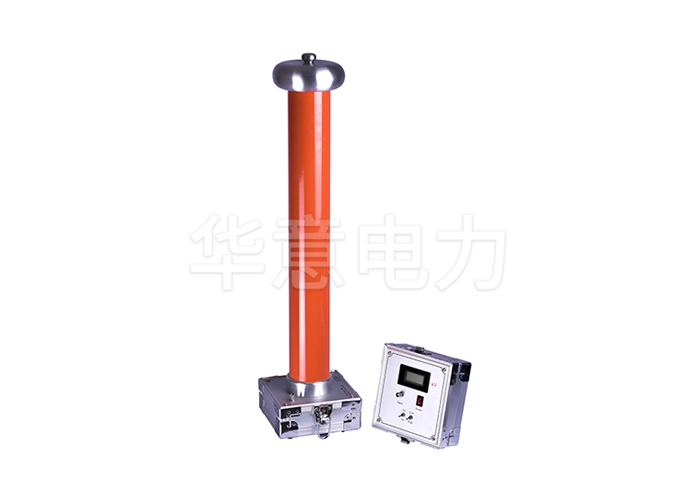

電容分壓器因為相對普通電阻式分壓器的耐壓強度大，不易擊穿，一般用來測量交流高壓。但由于其頻響效應的響應時間值比電阻分壓器大，所以在沖擊電壓的測量中比電阻分壓器用的少，對于特高沖擊電壓的測量經常用阻容分壓器。在進行高壓交流耐壓試驗時會(huì )用到串聯諧振，那么串聯諧振中就會(huì )用到電容分壓器，它與電抗器產生諧振后會(huì )產生高壓。可對高壓設備進行高壓交流耐壓試驗。
