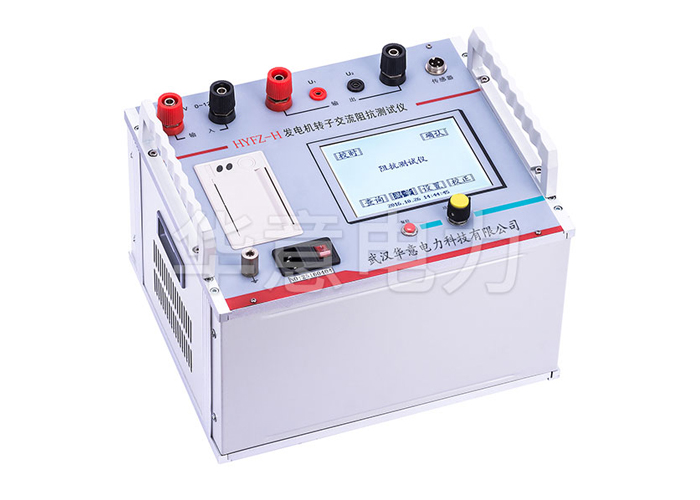

1、鍵盤使用方法

“OK”鍵選擇當前的輸入，“取消”可以消除剛才的錯誤輸入，“↑”“↓”“←”“→”則可以方便的實現光標的移動。“切換”鍵為備用鍵。鍵盤的下方為0~9的數據鍵，在數據輸入時，通過這些數字鍵可以方便的輸入數據。

2、主界面介紹

1) 自動測試：在該測試項中可以進行按預定設置的自動交流阻抗測試。

2) 手動測試：在該測試項中可以進行手動交流阻抗測試。

3) 數據瀏覽：對存儲的數據進行瀏覽，刪除等管理。

4) 系統設置：設置當前的系統時間。

5) 廠家設置：該功能為廠家生產調試用。

3、自動測試試驗介紹

1) 接通儀器工作電源，打開電源開關，待儀器復位后進入如圖1所示的界面圖，按“↑”“↓”鍵選擇“自動測試”，然后按“OK”即可進入如圖3所示的“自動測試參數設置”界面，該界面右側為試驗的接線圖。

1.1設備編號――是用于區分不同設備、不同試驗性質、次數。以便于在歷史數據中查找和技術管理。

1.2電壓步長――是指在以電壓為基準進行各參數數據采集時，每次采集數據之間間隔電壓數字的大小，范圍（5——50V）。

1.3最大電壓――是指試驗中需要測試的最大電壓值，范圍（0--600V），其設定值的1.1倍為儀器默認的過壓保護動作值。

1.4最大電流――是指試驗中需要測試的最大電流值，范圍（0--120A），其設定值的1.1倍為儀器默認的過流保護動作值。

2) 按照界面中的接線圖連接調壓器、儀器和被測的轉子繞組。

注意：接線過程一定按照儀器所示接線，否側有可能出現燒毀儀器或其他設備！

3) 根據試驗需要將以上參數設置好，移動光標選擇“開始試驗”后即可“自動測試”界面。

此界面的最上部顯示當前的電壓頻率，中間為主顯示區，顯示已經捕捉到的數據記錄，最下方為當前電壓、電流的實時值。在此界面下調節調壓器升壓儀器將自動采集、顯示所有參數在各測試點的測量數值。直至到最大設定電壓值，儀器蜂鳴器發出提示音，提示數據測量完畢。此時應迅速將調壓器回零。

注意：當出現誤操作使輸出電壓或電流有一項超過設定最大值的1.1倍時，儀器將提示過壓信息，此時應立即降壓并注意當前電壓值是否在被試品承受范圍內。

4) 測試完畢后儀器界面將切換到如圖5所示“自動測試結果”界面。

在當前界面中按鍵盤上的“↑”“↓”鍵可以遍歷測量結果，按“保存”可以將當前測試結果保存到儀器的存儲器中便于以后查閱，按“打印”可以將當前試驗結果通過面板打印機打出，按“曲線”鍵后儀器將根據所測數據繪制出如圖6所示“電壓電流關系”曲線圖。

注意：本儀器可以顯示50組測試結果，若測試結果超過50組，儀器只記錄前50組數據。
