微量水分測試儀采用卡爾——菲休庫侖法，對不同物質進行微量水分測定，是一種最可靠的方法，本微量水分測定儀成功的應用了這一方法，并采用了微計算機控制，其分析速度快，精度高，液晶屏中文顯示，自動打印，雙CPU設計，空白電流自動扣除功能且有儀器故障自診，菜單選擇等功能，以達到更好的操作與使用，具有操作簡單，全自動的分析儀器。是絕緣油水分分析的最理想儀器。

1．液晶顯示說明

微量水分測試儀采用4.7寸高分辨率真彩觸摸式液晶顯示器，即使在強烈日光下也能清晰顯示。點擊觸摸屏按鍵即可完成參數設置、數據保存等操作，試驗結果均顯示在LCD屏上。全中文操作界面，圖形清晰、美觀，易于操作。

2．連接SF6設備

按圖4所示連接方法正確連接儀器的進氣管和出氣管。

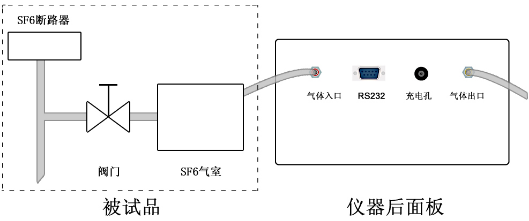

圖4  正確接線

注意：①按圖4正確連接測量管道，不要將進氣管和出氣管接反；②進氣管和SF6設備的螺母接頭要用扳手擰緊；③出氣管另一端應指向下風方向，或用專門的設備收集廢氣。

3．初始化

打開微量水分測試儀電源開關，儀器進入初始化自校驗過程，如圖5所示。

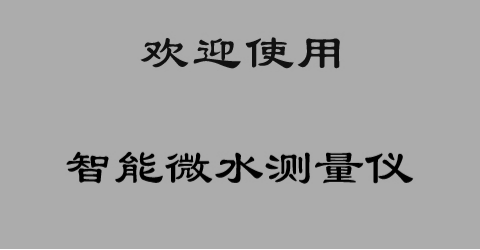

圖5  初始化

4．檢查電量

初始化完成后，請查看液晶屏右下角顯示的電池電量，如圖6所示。如果電量顯示低于20%，請插上充電器充電后繼續使用。本儀器支持充電過程中使用。

圖6  檢查電量

5．主界面

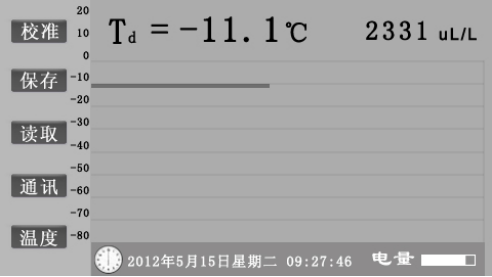

開機后經過3秒鐘儀器自動進入微水主界面，如圖7所示。

圖7  主界面

主界面左邊一列為觸摸按鍵，包括“校準”、“保存”、“讀取”、“通訊”、“溫度”等按鍵，用戶可根據需要選擇不同的按鍵；主界面上方實時顯示SF6氣體的露點值和體積比；中間部分將動態顯示露點測量曲線；下方是時鐘、電池電量顯示。

6．開始測量

進入主界面后儀器自動開始測量，測量曲線將在液晶屏上實時顯示。旋轉面板上“干燥-測量”手柄至“測量”位置，逆時針調節流量調節旋鈕，把流量調節到0.6L/min左右，開始測量SF6露點值，如圖7所示。

微量水分測試儀在測量過程中可以同時顯示露點值、體積比和測量曲線，主界面上方第一個數據是“露點值”，單位是℃；第二個數據是“體積比”，單位是uL/L，意義與ppmV相同。

說明：①旋轉“干燥-測量”手柄時不要用力過猛，稍微用力至有阻力即可；②為了節約測量時間，可在測量前對氣室吹掃換氣，時間大約3-5min；③如果屏幕上的動態測量曲線已經完全成一直線，說明數據已經穩定,即可讀取數據；④在“測量”過程中，不要進行任何按鍵操作，以盡快完成測量，節約用氣，節省測量時間；⑤一個樣品測量完畢，請先將“干燥-測量”手柄旋轉至“干燥”位置后，才能再接入下一個樣品繼續測量。在此過程中不必關閉電源，直接切換被檢測氣體即可；⑥所有樣品測量完成后一定要將“干燥-測量”手柄旋轉至“干燥”位置，使傳感器一直處于干燥狀態，以利于下一次測量；⑦一般性的氣體可以直接排放到大氣中，對于有毒、易燃易爆及貴重氣體應作妥善處理；⑧所有設備測量結束后，關閉露點儀電源。

7．露點校準

本機為用戶開放了自校準功能，用戶若具備標準氣體，可以自行進行傳感器校準。

單擊“校準”按鍵即可進入“露點校準”界面，“露點校準”界面如圖8所示。

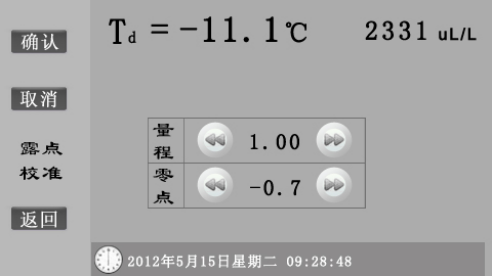

圖8  露點校準

點擊左右箭頭按鍵即可輸入“量程”和“零點”數據，點擊“確認”將新的校準系數保存在儀器中，以后儀器將按照新系數計算露點值；點擊“取消”， “量程”和“零點”數據恢復為儀器之前保存的數據；點擊“返回”，返回到主界面。

8．保存

單擊“保存”按鍵即可進入“保存”界面，“保存”界面如圖9所示。

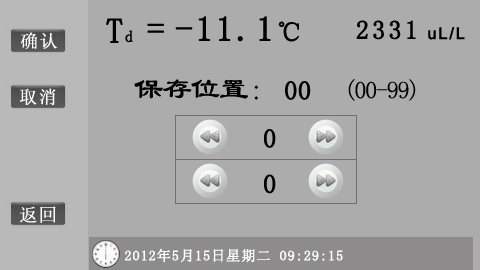

圖9   保存

點擊左右箭頭按鍵可以選擇數據保存位置，本儀器最多可以保存100條數據。保存位置選擇完畢，點擊“確認”即可將數據保存到儀器中；點擊“取消”，保存位置恢復為“00”；點擊“返回”，返回到主界面。

9．讀取

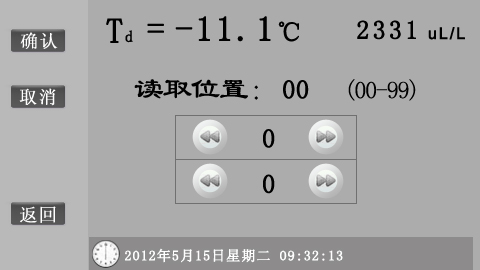

單擊“讀取”按鍵即可進入“讀取”界面，“讀取”界面如圖10所示。

圖10   讀取

點擊左右箭頭按鍵可以選擇要讀取數據的位置，點擊“確認”即可顯示儀器中該位置保存的數據。繼續選擇要讀取數據的位置，點擊“確認”后即可顯示下一條數據。點擊“返回”，返回到主界面。

10．通訊

單擊“通訊”按鍵即可進入“通訊”界面，“通訊”界面如圖11所示。

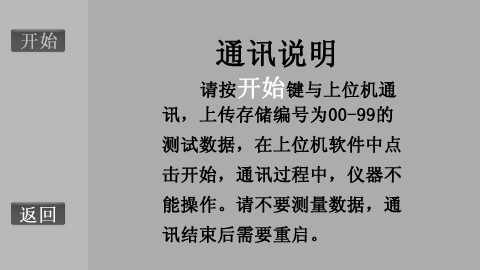

圖11  通訊

將隨機附帶的RS232串口數據線一端接入儀器后面的RS232接口，另一端接入計算機串口，點擊“開始”，使用隨機附帶的上位機軟件，即可實現儀器與計算機的通訊。詳細操作請參考“八、軟件操作”部分。

11．溫度

單擊“溫度”按鍵即可進入“溫度”界面，“溫度”界面如圖12所示。

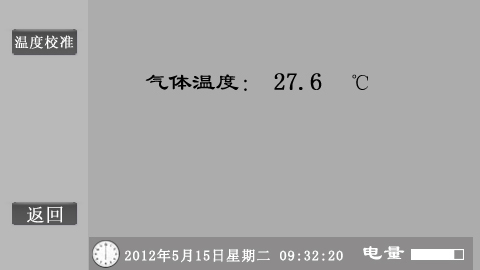

圖12    溫度

界面上顯示當前溫度值。點擊“溫度校準”，儀器進入“溫度校準” 界面，如圖13所示。

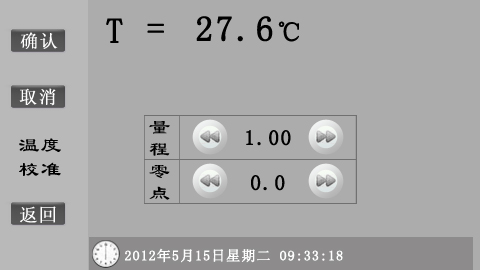

圖13  溫度校準

溫度校準與露點校準的操作方法一樣，在此不再贅述。

12．時間校準

單擊時鐘圖標即可進入“時間校準”界面，“時間校準”界面如圖14所示。

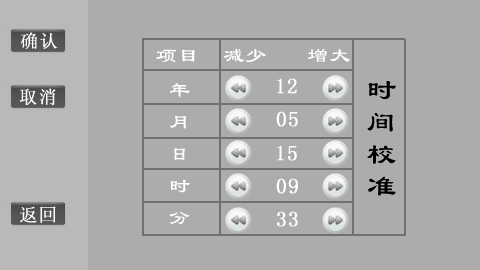

圖14   時間校準

時間校準與露點校準的操作方法一樣，在此不再贅述。

2.2 軟件操作

1．軟件功能簡介

此配套工具軟件用來將儀器中的數據同步至計算機，供試驗人員對數據作進一步分析和處理。

2．軟件特點

(1)本軟件為綠色軟件，無需安裝便可使用。

(2)支持RS232串口和USB兩種通信方式。

(3)支持Windows系列操作系統，運行速度快，使用方便。

3．運行環境

硬件設備要求：建議賽揚533及以上CPU，512MB及以上內存、1GB及以上可用硬盤空間。

支持軟件：Windows98、Windows2000、WindowsXP、Windows2003、Vista、Windows7等Windows系列操作系統；Microsoft Office 2000及以上版本（必須包含Excel）。

4．隨機光盤文件

打開隨機配置的光盤，將光盤文件內容拷貝到本地計算機文件夾中，文件目錄如圖15所示。

圖15   光盤目錄

圖標①標識的文件夾為USB驅動程序；

圖標②標識的文件MSCOMM32.OCX為系統所需文件；

圖標③標識的文件為該程序的運行文件“智能微水測量?jì)x配套工具軟件”，雙擊該文件即可運行程序；

圖標④標識的文件為產品說明書。

5．計算機通信連接線使用方法

(1)串口數據線或USB數據線：將儀器與計算機串口或USB接口連接，確保連接穩定。

(2)USB數據線：在使用前需安裝USB驅動程序，詳細安裝步驟請參照“6、軟件操作說明”中“(10)USB驅動程序安裝說明”，安裝USB驅動程序后，需重新拔插USB數據線。

6．軟件操作說明

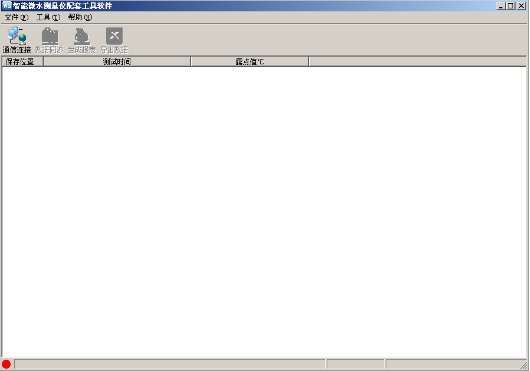

(1)運行智能微水測量?jì)x配套工具軟件，如圖16所示。

圖16    軟件界面

注意：若該軟件初次運行在Vista、Windows 7或更高版本的Windows系統中，請確保運行該程序時擁有管理員權限（右鍵程序，選擇）；若殺毒軟件提示該文件有風險，點擊“允許程序運行”。

(2)使用隨機配置的串口數據線或USB數據線將計算機和儀器連接起來。儀器開機，進入通訊界面，如圖11所示。

(3)點擊“通信連接”按鈕，計算機與儀器進行聯機，此時有以下兩種情況：

聯機成功：如圖17所示。聯機成功后，窗口下方顯示“聯機成功”，按鈕顏色變成綠色，同時顯示對應的通信端口類型（串口/USB）。

圖17    聯機成功

聯機失敗：如圖18所示。彈出“聯機失敗”的提示框。

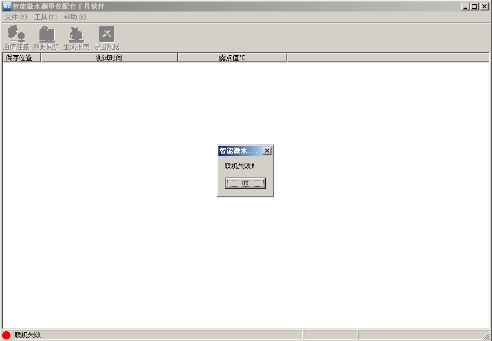

圖18     聯機失敗

如果出現聯機失敗的界面可能為以下幾種情況：

①儀器開機后沒有進入計算機通信界面；

②USB數據線或串口數據線連接不穩定；

③使用USB數據線，但USB驅動程序沒有正確安裝；

④安裝USB驅動程序后，沒有重新拔插USB數據線。

(4)數據同步。點擊“數據同步”按鈕，讀取儀器中的測量數據。在讀取數據時，狀態欄的右下角位置顯示當前讀取數據的位置，讀取數據時只讀取該位置的有效數據。讀取完畢狀態欄顯示“數據讀取成功” ，此時光標停留在測量列表的最下方，窗口右方對應的值為光標所在位置的測量數據，如圖19所示。

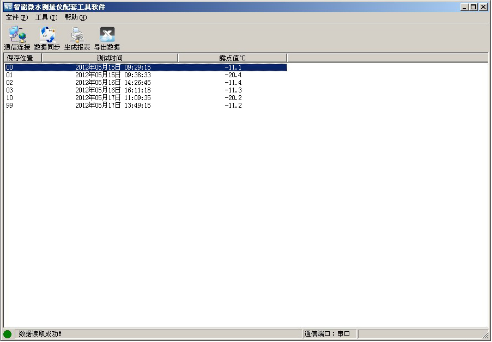

圖19  數據同步

注意：讀取數據需要約30s，請您耐心等待直到數據讀取成功之后再進行下一步操作。

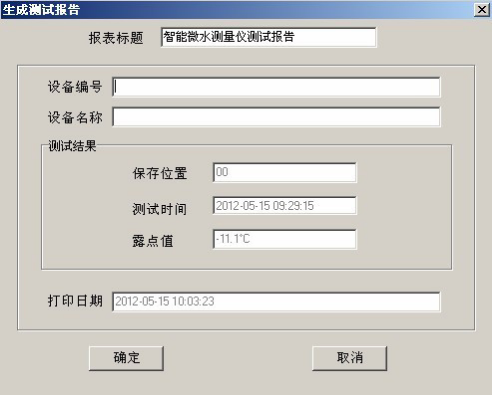

(5)生成報表。選中其中一條測量數據，點擊“生成報表”按鈕，即可彈出對話框，如圖20所示。

圖20  生成報表

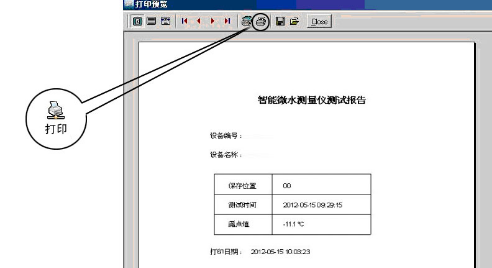

可以根據需要修改報表中的報表標題、設備編號、設備名稱等基本信息。點擊確定，即可進入測試報告打印預覽頁，測試報告是以A4紙的形式展示。如圖21所示。

圖21  打印預覽

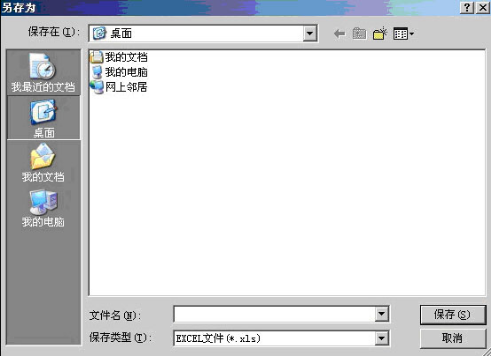

(6)導出數據。在數據同步完成之后，點擊“導出數據”按鈕，在“另存為”的對話框中，選擇您要保存文件的位置，保存數據，如圖22所示。

圖22    保存數據

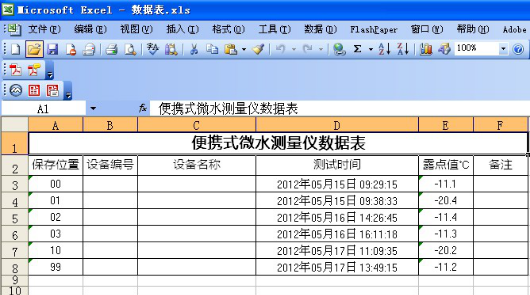

打開剛才保存的Excel數據文件，如圖23所示。

圖23  Excel數據文件

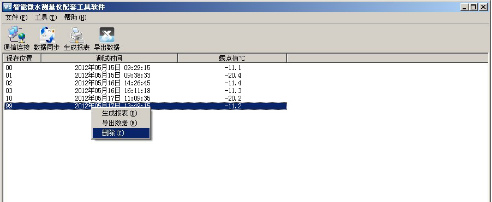

(7)刪除。選中一行數據，右鍵選擇刪除，將選中的數據從當前的列表中移除。如圖24所示。

圖24  刪除數據

注意：被刪除的測試數據，您可以通過數據同步，重新找回數據。

(8)斷開連接。點擊工具—>斷開連接，將計算機與儀器斷開連接，如圖25所示。

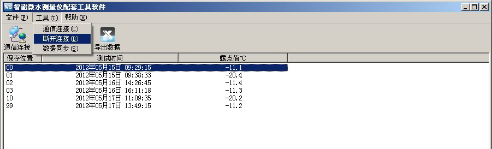

圖25    斷開連接

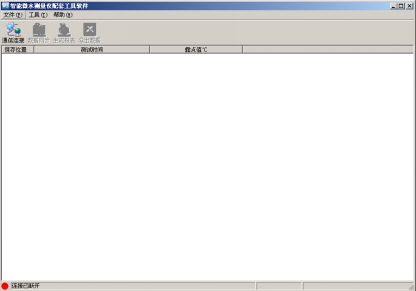

(9)斷開連接后，列表清空，狀態欄對應圖標變成紅色，狀態欄提示顯示為“連接已斷開”， 如圖26所示。

圖26  連接已斷開

(10)USB驅動程序安裝說明

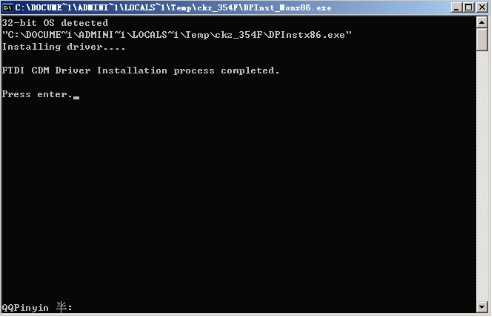

打開文件夾中的“USB驅動程序”文件夾，找到文件。雙擊安裝USB驅動，運行界面如圖27所示。點擊Enter鍵完成安裝，安裝完成后需拔插USB數據線。

圖27   USB驅動程序安裝

注意：如果通過以上方式無法正常安裝“USB驅動程序”，那么在連接上USB數據線之后，通過Windows彈出的硬件向導中查找“USB驅動程序”文件夾目錄，如圖28所示。選擇對應您操作系統的硬件驅動，進行安裝。

圖28   USB驅動程序文件夾目錄
