大電流發生器操作方法
發布時間：2020-03-26 13:20:00
瀏覽次數：2872
SLQ大電流發生器屬于JT型可移動式結構，它由儀表指示燈板和操作板組成，儀表指示燈板分大、小量程的兩塊電流表和大小量程的選擇開關（鈕子開關），綠色指示燈指的是電源信號，紅色指示燈指的是工作信號。操作面板由啟動按鈕（綠色）、停止按鈕（紅色）以及工作系統組成。
SLQ大電流發生器采用一次接線柱輸入方式，下端有升流器二次輸出大電流接線端（有開門接線式和不開門接線式），其整個結構如圖：

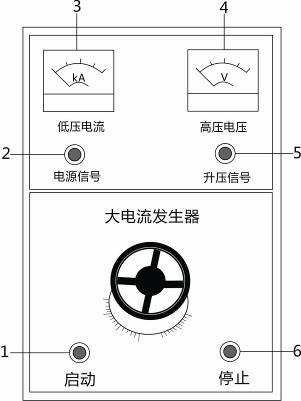

1.啟動 | 2.電源信號燈 | 3.電流表 | 4.電壓表 |

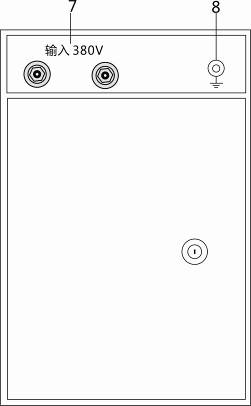

5.升壓信號 | 6.停止按鈕 | 7.電壓輸入端子 | 8.接地端 |
第二章 操作使用方法
2.1使用方法
在做大電流試驗時，按本產品的電路圖正確接好工作線路。根據輸出電流的大小，選擇好大、小量程開關的位置。先將調壓器回到零，再按下起動測試到按鈕（綠色），此時，手持調壓器手柄順時針?lè )较蚵D調壓器的手輪并注視電流表，直到所需的電流值為止，試驗到所定的值后立即將調壓器手輪反時針?lè )较蚧亓悖聪峦Ｖ拱粹o，切斷電源。
2.2技術參數及規格
該設備容量是按5分鐘短時工作制設計，如用于斷續工作時，通電時間應小于2.5分鐘，工作周期應大于10分鐘為宜，其規格及技術參數如下：
型號規格 | 容量 (KVA) | 初 級 | 次 級 | 外形尺寸 長×寬×高 | 重量 kg | 結構 形式 |
V1 | A1 | V2 | A2 |
SLQ-500 | 3 | 220 | 15 | 6 | 500 | 430×338×550 | 48 | 一體 |
SLQ-1000 | 6 | 220 | 27 | 6 | 1000 | 500×380×600 | 80 | 一體 |
SLQ- 2500 | 15 | 380 | 39.5 | 6 | 2500 | 600×430×790 | 145 | 一體 |
SLQ- 4000 | 24 | 380 | 63 | 6 | 4000 | 640×450×820 | 180 | 一體/分體 |
SLQ- 5000 | 30 | 380 | 79 | 6 | 5000 | 600×430×900 300×500×500 | 145 135 | 分體 |
SLQ- 6000 | 36 | 380 | 95 | 6 | 6000 | 600×430×900 300×500×500 | 150 140 | 分體 |
SLQ- 8000 | 48 | 380 | 126 | 6 | 8000 | 600×450×950 350×550×550 | 180 | 分體 |
SLQ- 10000 | 60 | 380 | 158 | 6 | 10000 | 800×600×1100 380×550×600 | 200 | 分體 |
2.3工作原理
-FU1，2 主回路熔斷器 -FU3，4 控制回路烙斷器
-SP -ST 按鈕 -KM –交流接觸器
-HG -HR指示燈 -T1 –調壓器
-T2 –低壓大電流發生器 -TA -電流互感器
-S2 電流控制開關 -S1 電壓換擋開關
-PA1，-PA2 電流表
注：次級輸出6V以上時，根據用戶需要定購
SLQ大電流發生器是干式大電流發生器，配裝自耦調壓器輸出電壓（即發生器的輸入電壓），取得所需的不同大電流。
注：
1. 本電路為380V電源供電電路，電源為220V時，T1接線應按原廠規定接線。
2. 1000A以下無電壓表及S1開關電路。
3. 輸出外接銅導線按6A/mm2選擇，其長度應不大于3米。
