智能雙顯絕緣電阻測試儀參數型號
發布時間：2020-04-02 17:29:00
瀏覽次數：2248
華意電力是一家專業研發生產智能雙顯絕緣電阻測試儀的廠家，本公司生產的智能雙顯絕緣電阻測試儀在行業內都廣受好評，以打造最具權威的“智能雙顯絕緣電阻測試儀“高壓設備供應商而努力。智能雙顯絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器完美結合。該系列表具有多種電壓輸出等級（500V、1000V、2500V、5000V）、容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點，是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
1.2 產品介紹
1. 產品特性
（1）有多種電壓輸出選擇BC2000(2500V/5000V)、BC2010(500V、1000V、2500V、5000V)，測量電阻量程范圍可達0～200GΩ，電阻量程范圍可自動轉換，并有相應的指示。
（2）兩種方式同步顯示絕緣阻值。機械指針采用超薄型張絲結構抗震能力強。機械指針的采用可容易觀察絕緣電阻的變化范圍，點陣液晶屏的采用可指導用戶操作儀表并可精確得出測量結果。
（3）機械表頭與液晶屏合二為一。雙刻度顯示，量程自動轉換。彩色刻度易于讀識，并有LED顯示相應色彩。
（4）采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
（5）操作界面友好，各種測量結果具有防掉電功能，可連續存儲20次的測量結果。
（6）儀表產生高壓時，有提示音輸出。
（7）內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
（8）交直流兩用，配置可充電池和交流適配器。
（9）儀表采用便攜式設計，便于野外操作。
（10）高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
型 號 | BC2010 |
| BC2000 |
輸 出 電 壓 | 500V DC | 1000V DC | 2500V DC | 5000V DC |
精 度 | 溫 度 | 23℃±5℃ |
絕緣 電阻 | 1MΩ～20GΩ ±5％ | 2MΩ～40GΩ ±5％ | 5MΩ～100GΩ ±5％ | 10MΩ～200GΩ ±5％ |
輸出 電壓 | 4MΩ～20GΩ 0～+10％ | 8MΩ～40GΩ 0～+10％ | 20MΩ～100GΩ 0～+10％ | 40MΩ～200GΩ 0～+10％ |
高壓 短路電流 | ≥3mA |
工作 電源 | 8節AA型充電電池，外置充電適配器 |
工作溫度 及濕度 | -10℃～40℃，最大相對濕度85％ |
保存溫度 及濕度 | -20℃～60℃，最大相對濕度90％ |
絕緣能 | 電路與外殼間電壓為1000V DC時，最大2000MΩ |
耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鐘 |
尺 寸 | 230mm×190mm×90mm (L×W×H) |
重 量 | 2KG |
附 件 | 測試線一套，說明書，合格證，充電適配器,電源線 |
2. 技術指標
表1：BC20系列技術指標
3. 儀表結構

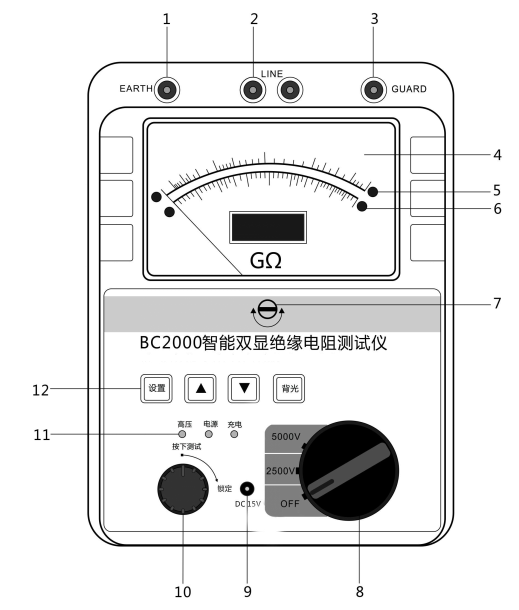

（1）儀表結構圖（圖1）
（2）儀表結構說明（表2）
序號 | 名 稱 | 功 能 |
1 | 地端（EARTH） | 接于被試設備的外殼或地上。 |
2 | 線路端（LINE） | 高壓輸出端口，接于被試設備的高壓導體上。 |
3 | 屏蔽端（GUARD） | 接于被試設備的高壓護環，以消除表面泄漏電流的影響。 |
4 | 雙排刻度線 | 上檔為綠色（ GΩ檔）： 500V/0.2GΩ～20GΩ（刻度讀數×1）； 1000V/0.4GΩ～40GΩ（刻度讀數×2）； 2500V/1 GΩ～100 GΩ（刻度讀數×5）； 5000V/2GΩ～200 GΩ（刻度讀數×10）。 下檔為紅色（ MΩ檔）： 500V/0～400MΩ（刻度讀數×1）； 1000V/0～800 MΩ（刻度讀數×2）； 2500V/0～2000 MΩ（刻度讀數×5）； 5000V/0～4000 MΩ（刻度讀數×10）。 |
5 | 綠色發光二極管 | 發光時讀綠檔（ GΩ檔）刻度。 |
6 | 紅色發光二極管 | 發光時讀紅檔（ MΩ檔）刻度。 |
7 | 機械調零 | 調整機械指針位置，使其對準∞刻度線。 |
8 | 波段開關 | 可實現輸出電壓選擇，電源開關功能 |
9 | 充電插孔 | 輸入為直流15V，供應充電及儀表工作電源 |
10 | 測試鍵 | 按下開始測試，按下后如順時針旋轉可鎖定此鍵， 在數據查詢狀態此鍵作為確認鍵使用。 |
11 | 狀態顯示燈 | 可顯示高壓輸出，電源工作狀態，充電狀態等信息 |
12 | 按 鍵 | 設置鍵：在未按測試鍵之前按下此鍵可調閱歷史測試數據； 上 鍵：按下此鍵可向前翻閱數據或修改數據； 下 鍵：按下此鍵可向后翻閱數據或修改數據； 背光鍵：按下此鍵可點亮液晶顯示屏背光，并在1分鐘之內自 動熄滅。 |
