BC2550 指針式絕緣電阻表參數型號
發布時間：2020-04-03 17:00:00
瀏覽次數：2316
華意電力是一家專業研發生產指針式絕緣電阻表的廠家，本公司生產的指針式絕緣電阻表在行業內都廣受好評，以打造最具權威的“指針式絕緣電阻表“高壓設備供應商而努力。隨著我國電力工業的快速發展，電氣設備預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節。絕緣診斷是檢測電氣設備絕緣缺陷或故障的重要手段。絕緣電阻表（指針式）是測量絕緣電阻的專用儀表。1990年5月批準實施的JJG662-89《絕緣電阻表（兆歐表）》已把它作為強制檢定的儀表之一。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻表（指針式）本身具有容量大、抗干擾能力強、測量指標多樣化、測量結果準確、測量過程簡單并迅速、便于攜帶等特點。
BC2550指針式絕緣電阻表(2500V/5000V)采用超薄形張絲表頭、多種電壓等級輸出、容量大、抗干擾強、交直流兩用(C型)、操作簡單、具有時間提示功能。是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
1.2產品介紹
1. 產品特性
（1）BC2550測試儀的絕緣測試在2500V最高可測100GΩ；在5000V最高可測200GΩ。
（2）額定的輸出電壓保持在對BC2550指針式絕緣電阻測試儀負載電阻可低至4MΩ/8MΩ/20MΩ；對20MΩ/40MΩ。
（3）自動轉換的高低范圍雙刻度指示, 彩色刻度易于讀識, 并且有LED顯示相應色彩。
（4）整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
（5）儀表采用超薄型張絲表頭，抗震能力強。
（6）是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
2．技術指標
儀表的技術指標見表1。
型 號 | BC2550 |
輸出電壓 | 2500V DC | 5000V DC |
精 度 | 溫 度 | 23℃±5℃ |
絕緣電阻 | 5MΩ～100GΩ ±5％ | 10MΩ～200GΩ ±5％ |
輸出電壓 | 20MΩ～100GΩ 0～+10％ | 40MΩ～200GΩ 0～+10％ |
高壓短路電流 | ≥1mA |
工作電源 | 8節AA型電池 |
工作溫度及濕度 | -10℃～40℃，最大相對濕度85％ |
保存溫度及濕度 | -20℃～60℃，最大相對濕度90％ |
絕緣性能 | 電路與外殼間電壓為1000V DC時，最大2000MΩ |
耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鐘 |
尺 寸 | 230mm×190mm×90mm |
重 量 | 2kg |
表1：BC2550技術指標
3．儀表結構

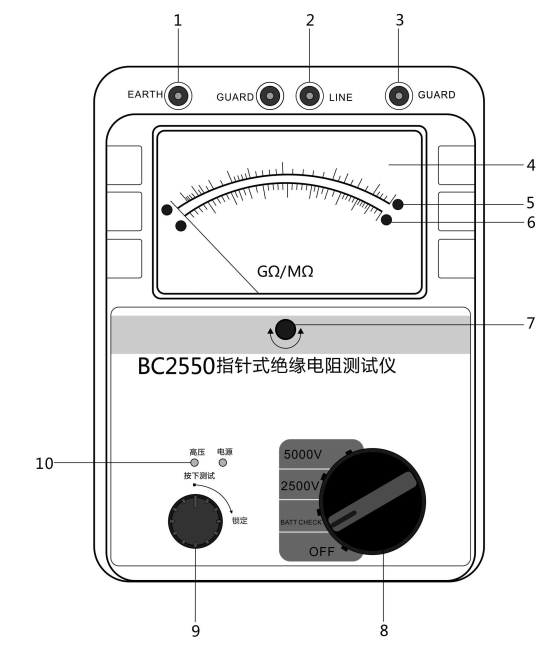

（1）儀表結構圖（圖1）
圖1：結構圖
（2）結構說明（表2）
序號 | 名 稱 | 功 能 |
(1) | 地端（EARTH） | 接于被試設備的外殼或地上。 |
(2) | 線路端（LINE） | 高壓輸出端口，接于被試設備的高壓導體上。 |
(3) | 屏蔽端（GUARD） | 接于被試設備的高壓護環，以消除表面泄漏電流的影響。 |
(4) | 雙排刻度線 | 上檔為綠色： 2500V/1 GΩ～100 GΩ， 5000V/2GΩ～200 GΩ。 下檔為紅色： 2500V/0～2000 MΩ， 5000V/0～4000 MΩ。 |
(5) | 綠色發光二極管 | 發光時讀綠檔（上檔）刻度。 |
(6) | 紅色發光二極管 | 發光時讀紅檔（下檔）刻度。 |
(7) | 機械調零 | 調整機械指針位置，使其對準∞刻度線。 |
(8) | 波段開關 | 可實現輸出電壓選擇，電池檢測，電源開關等功能 |
(9) | 測試鍵 | 按下開始測試，按下后如順時針旋轉可鎖定此鍵 |
（10） | 狀態顯示燈 | 可顯示高壓輸出，電源工作狀態，充電狀態等信息 |
