  串聯變頻諧振的主要用途及優越性

主要用途

  作為工頻耐壓試驗的最佳等效方法之一的變頻諧振試驗方法主要用于對大電容值的容性電力設備的現場交流耐壓試驗，這類電力設備包括交聯聚乙烯中低壓/高壓/超高壓電力電纜(XLPE)、全封閉高壓組合電器(GIS)、發電機定子、大型變壓器、架空電力線路、電力電容器等。

優越性

  以上電力設備其交接或預防性試驗都要求進行工頻耐壓試驗，但由于試品電容量大，使得試驗設備功率巨大，體積龐大，現場試驗非常困難。可替代的調感式工頻并聯諧振試驗裝置也由于設備笨重復雜，以前也僅主要用于對發電機定子的耐壓試驗。對電纜的直流高壓試驗，也隨著XLPE電纜的普及而被主管部門禁止或不推薦。而代之以輕便、簡單的串聯變頻諧振方式進行容性試品的交流耐壓試驗成為流行趨勢，并迅速被各個行業所接受。

當然這一切的實現得益于單片機技術、大功率電力電子技術的快速發展，否則是沒有技術上的可行性的。

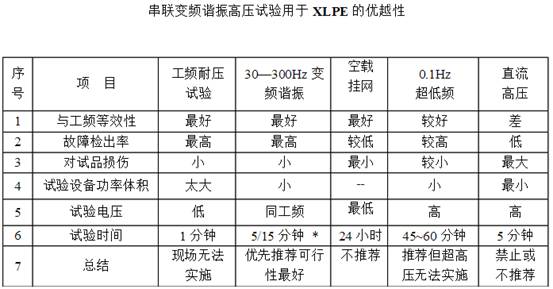

現就XLPE試驗的幾種主要方法做一對比說明。明顯可以看出被國內、外有關標準化機構和專家推薦的串聯變頻諧振試驗的優越性。

優點

  1. 所需電源容量大大減小。系列串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍（Q為品質因素）。

  2. 設備的重量和體積大大減小。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5～1/10。

  3. 改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。

  4. 防止大的短路電流燒傷故障點。在諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即脫諧（電容量變化，不滿足諧振條件），回路電流迅速下降為正常試驗電流的1/Q。而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

  5. 不會(huì )出現任何恢復過電壓。被試品發生擊穿閃絡(luò )時，因失去諧振條件，高電壓也立即消失，電弧立刻熄滅，裝置的保護回路動作，切斷輸出。

  變頻串聯諧振耐壓試驗裝置系列產品主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

  變頻串聯諧振耐壓試驗裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊，確保儀器穩定和安全。

  該系列裝置與國內同類產品相比，具有多種關鍵優勢：

  1、同電壓等級、同容量的電抗器其體積較小、重量較輕。在額定負載時溫升小，采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

  2、變頻控制電源容量裕度大。保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，采用220V或380V單相電源，方便現場取電。

  3、配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性?xún)r(jià)比高。
