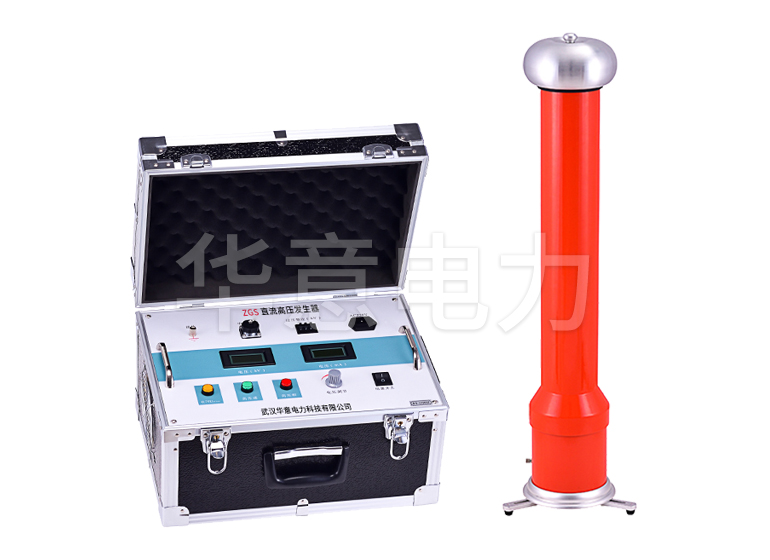

華意電力專業研發生產中頻直流高壓發生器（直流高壓發生器），接下來為大家解答中頻直流高壓發生器操作步驟。

使用前準備

如做容性負載試驗時，應接入限流電阻：

1、直流高壓發生器在使用前應檢查連接電纜不應有斷路和短路現象，倍壓筒不應有凝露現象，設備無破裂等損壞；

2、將控制箱與倍壓筒用五芯連接電纜連接好，倍壓筒和控制箱必須保持足夠距離。保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯，為此，應使用DHV專用接地線；

3、電源開關置于關斷位置并將調壓電位器回至零位。過電壓保護整定值設定為試驗電壓的1.1倍；

空載升壓驗證過電壓保護整定：

1、接通電源開關，此時高壓斷紅燈亮，表示電源接通；

2、按下高壓通綠色按鈕，則綠燈亮，表示高壓接通；

3、順時針?lè )较蚱骄徴{節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異常現象及聲響。必要時用外接高壓分壓器校準控制箱上的電壓表頭；

4、降壓，將調壓電位器回零后，隨即按高壓斷紅色按鈕，切斷高壓并關閉電源開關；

對試品進行泄漏及直流耐壓試驗：

1、在進行6.1-6.2檢查試驗確認直流高壓發生器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等連接好，檢查無誤后即打開電源；

2、根據步驟6.2.1-6.2.3升壓至所需電壓或電流；

升壓速度以每秒3～5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過額定的最大充電電流。

對小電容試品如氧化鋅避雷器、磁吹避雷器等，先升至所需電壓(電流)的95％左右，再緩慢升壓至所需的電壓(電流)，從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行泄漏值測量時，先升壓至電流為1mA時的電壓值，然后按下0.75倍黃色按鈕，此時電壓降至原來的0.75倍，并在一分鐘內保持此狀態。此時可讀取泄漏電流值（uA）。測量完畢后，調壓電位器逆時針回到零，按下高壓斷紅色按鈕，如需再次升壓時按高壓通綠色按鈕即可。

3、試驗完畢；

4、降壓；
