智能大電流發生器工作原理及注意事項

發布時間：2021-02-04 17:23:31 瀏覽次數：5095

　　智能大電流發生器也稱三相大電流發生器、單相大電流發生器，智能大電流發生器在電力領域做升壓試驗中經常會(huì )使用到，那么在使用過程中的智能大電流發生器工作原理及注意事項是什么，從而減少因為誤操作而帶來的麻煩了，那么下面就由小編來帶大家來了解熟悉智能大電流發生器。

　　一、智能大電流發生器概述：

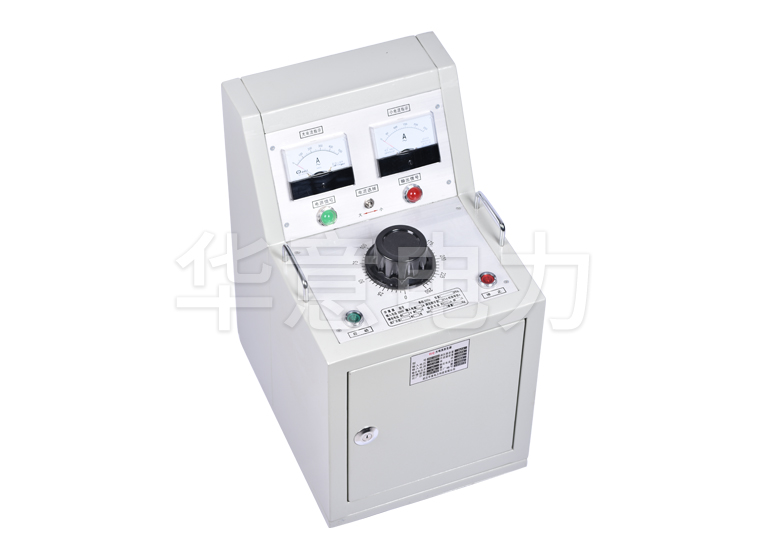

　　智能大電流發生器是一種作為查驗用的電流源，對電器作熱安穩、動安穩實驗時低壓大電流電源，如空氣斷路器、觸摸器、繼電器的溫升實驗及脫扣等。

　　單相大電流發生器測三相時，應分相進行;三相大電流發生器首要用于三相電氣商品的測驗，也可用于測驗單相電氣商品。三相、單相大電流發生器的操控計劃一樣，僅僅三相大電流發生器輸出三相電流。

　　二、智能大電流發生器運用方法

　　在作大電流實驗時，按本商品電路圖準確接好作業線路。依據輸出電流的巨細，挑選好大、小量程開關的方位。先將調壓器回到零，再按下作業按鈕，順時針?lè )较驖u漸旋轉調壓器的手輪，凝視電流表，直到所需的電流值停止，實驗到所定的時間后，立行將調壓器手輪反時針?lè )较蚧亓悖聪峦Ｖ拱粹o，切斷電源。

　　三、智能大電流發生器工作原理

　　1.1000A以下無電壓表及S1開關電路。

　　2.本電器為380V電源供電電路，電源為220V時，T1接線應按原廠規則接線。

　　3.當電流較大時，應并聯一只相應的抵償電容器。

　　4.輸出外接銅導線按3A/mm2挑選，其長度應不大于三米。

　　四、智能大電流發生器運用保護注意事項

　　1.長時間不運用時，運用前使用500V兆歐表查看主回路對地絕緣電阻，阻值不該小于1.5兆歐。

　　2.開箱驗收時，應查看主回路接線端子是不是松動，調壓器電刷是不是觸摸杰出。

　　3.輸入電壓契合銘牌上所標明的電壓值,其值差應在-10%-5%之間，頻率為50Hz。

　　4.操作時，應均勻緩慢旋轉手輪，避免損壞調壓器。

　　5.電流檔開關禁絕帶負荷操作。

　　6.升流器外殼有接地端子，運用時應杰出接地。
