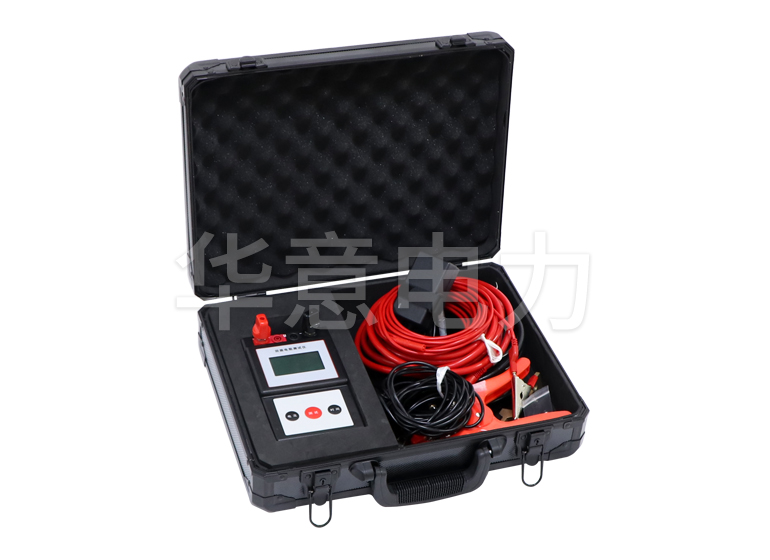

便攜式回路電阻測試儀的接線及操作是一款創(chuàng )新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。產品主要應用于開關觸點的接觸電阻和其它微歐電阻的測量，測試速度快、準確度高。

　　便攜式回路電阻測試儀的接線及操作是根據中華人民共和國新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。

　　目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500kV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。

　　便攜式回路電阻測試儀的接線及操作

　　1、便攜式回路電阻測試儀按四端子接法接線。

　　2、確認無誤后，接通電源開關，電流表、電壓表顯示為000，可在末位允許一位數跳動。

　　3、按測量開關后,電流表是否在100A,若不在100A請調節微調旋鈕,使電流為100A并保持穩定，此時電阻表顯示值即為所測電阻值，(若顯示1，即表示所測回路電阻值超量程),數值穩定后，一般5-10秒，請立即記錄并按測量鍵停止測量。

　　4、如果按正確接線方法使用，而測量電流達不到100A，或者為零，則應檢查所使用大電流線是否截面過小，或者所接回路是否接通。
