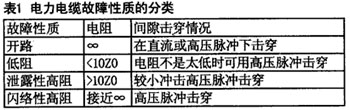

多次脈沖電纜故障測試儀測距的方法有哪些?電纜故障在形式上可以分為串聯和并聯故障，但實際上多為故障組合的形式，幾種可能性較高的故障形式是一相對地、兩相對地和一相斷線并接地。電力電纜故障的性質分類如下，如表1所示。　　

　　以上分類的目的也為選擇測試方法提供了便利，根據目前流行的故障測距技術，開路和低電阻故障可以用低壓脈沖反射法進行測試，高電阻故障可以用沖擊閃絡(luò )法進行測試，閃絡(luò )性故障可以用直流閃絡(luò )法進行測試。 據統計，電纜在運行中發生的故障，故障點的瞬態電阻不高，一般只有幾十歐、幾千歐的情況出現，但如果電纜定期檢測，則經常發生高阻故障和閃絡(luò )故障。

　　實際上，也有經常發生在電纜連接器和接線柱頭內，特別是油浸電纜頭內的閉合故障。 發生這種故障時，有時會(huì )因某個試驗電壓而發生絕緣擊穿，當絕緣恢復后，擊穿現象會(huì )完全消失。 這種故障被稱為閉合性故障，因故障而無法再現，難以尋找。

　　電力多脈沖電纜故障檢測儀的故障測距方法

　　電力多脈沖電纜故障檢測儀的故障測距可以根據測距方式分為兩類，在線測距和離線測距由于在線測距存在很多不確定因素，目前還不能實際應用，離線測距已成為電力電纜故障測距的主要方法。 其中以阻抗法和行波法為主，阻抗法中的電橋法分為直流電阻電橋法和電容電橋法。 行波法有低壓脈沖發射法、脈沖電壓法、脈沖電流法、二次脈沖法等。二次脈沖電纜故障檢測儀是采用二次脈沖法原理研制的電纜故障檢測儀。 根據數據源的角度不同，包括單端法和雙端法。 隨著技術的發展，出現了越來越多的測距方法，如專家系統、基于GPS的兩端測距、引入小波的行波測距等。

　　1、阻抗法

　　阻抗法的原理基于輸電線路為均勻線的假設，基于線路集中參數模型，故障時測量裝置由啟動元件啟動，測量故障時線路的一端或多端子電壓、電流值，求解故障測距方程，計算故障電路的阻抗，得出線路的阻抗由于電力電纜的故障測距對實時性要求不高，目前采用的大部分是離線測量。 典型阻抗法是利用直流電橋法和近年來研究較多的電纜故障時的工頻(相量)電壓電流關系導出故障定位方程的方法。

　　2 .行波測距法

　　行波測距法通過測量行波的傳播時間來確定故障位置。 根據離線的需要可以分為離線和在線測距法。 根據行波的種類和測量方式的不同，行波法測距的方法分為a、b、c型，利用重合閘瞬態行波在測量點和故障點之間的傳播時間，以及測量點感受到的故障開關初始行波浪涌和故障點的反射波之間的延遲，實現單側輸電線路故障測距的新方法。 離線行波法可以分為脈沖和閃蒸法。 采用脈沖法的電纜故障試驗設備有脈沖電纜故障試驗機和二次脈沖電纜故障試驗機多次。 二次脈沖電纜故障測試儀是根據市場需求和電力電纜類試驗規范開發生產的二次脈沖電纜故障測試儀，采用先進的“二次脈沖法”技術原理和高頻高壓數據信號處理電路。

　　電力電纜的故障檢測主要經過故障診斷、故障燒毀、故障測距、電纜敷設路徑檢測和電纜故障定點幾個步驟。 其中，電力電纜故障測距具有非常重要的地位，近20年來，國內外許多學者對其進行了大量的研究，提出了許多實用的方法。 但由于電力電纜故障的復雜性和差異性，有必要對電力電纜的故障測距方法進行研究。 本文首先對電力電纜故障進行了分類，以便針對不同類型的電力電纜故障選擇和應用正確的電纜故障測距方法，然后對幾種常用的電力電纜故障測距方法進行了簡要分析，為電纜故障測距的具體實踐提供參考。
