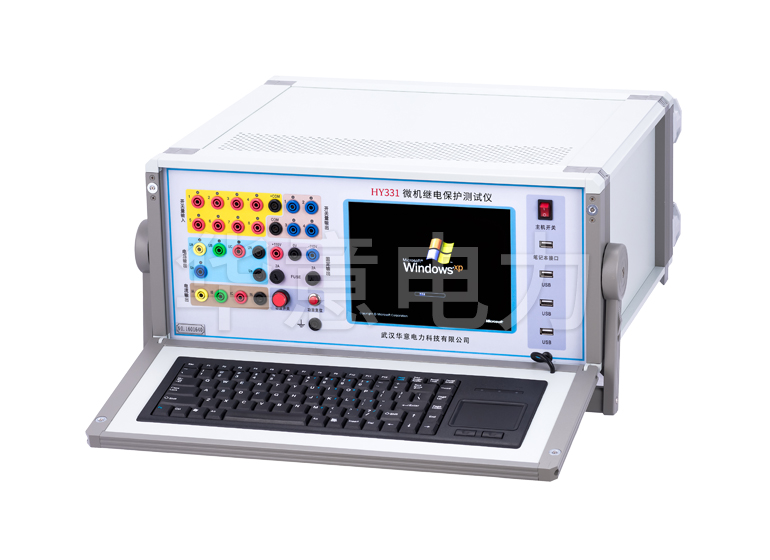

三相繼電器保護測試儀將進行過電流繼電器測試、欠電壓繼電器測試、過電壓繼電器測試、中間繼電器測試、時間繼電器測試等測試的具體操作步驟，這些知識是我們在進行測試之前必須知道的。
1、三相繼電器保護測試儀過電流繼電器測試：
采用“交流試驗”程序，繼電器的動作電流小于35A時，可以將一相電流作為變量，選擇適當的電流步長。 自動或手動進行試驗。
其中，手動方式可以用于測量動作值和返回值。 自動方式只能測量動作值。
繼電器動作電流大于35A時。 可進行2相或3相的并聯電流輸出。 SX-3300三相電流并聯輸出最大值為105A。
此時并聯電流的相位必須是同相位，否則無法采用并聯方式。 選擇多個電流作為變量，通過自動或手動試驗測量繼電器的動作值和返回值。
注意：大電流時，請使用粗導線，導線盡可能短，通電時間盡可能短。 防止測試儀和被測試繼電器損壞。
接線方式：萬用表的電流流向繼電器電流線圈。
將繼電器常開觸點放入萬用表開入量的任意一個。
2、三相繼電器保護測試儀欠電壓繼電器測試：
欠電壓繼電器也稱為低電壓繼電器，通常只有常閉觸點，常閉觸點斷開表示繼電器動作。 選擇比較高的電壓值，在繼電器動作之前可以按一定的步驟降低電壓。
選擇“交流程序”，用手動方式進行試驗，首先輸出電壓值。 由于是常閉觸點，所以畫面上顯示動作時間。 此時，電壓值沒有被切除。
手動轉動鼠標，降低電壓直至畫面上的動作時間值變化，相當于繼電器常閉觸點斷開，繼電器返回。 此時的畫面顯示電壓值為低電壓繼電器的動作電壓值。
3、三相繼電器保護測試儀過電壓繼電器測試：
“交流試驗”程序中，繼電器額定電壓小于120V時，可以將單相電壓值作為變量進行測試。
選擇電壓步長和電壓初始值，在繼電器動作之前自動或手動進行電壓變化，可以測量動作電壓和動作時間值。 KF-6403各相電壓zui的較大值為120V。
被試驗繼電器的額定電壓大于120V時，可以用二相電壓進行測試。 例如，在VA=75、VB=75V、VA與VB的相位差為180的情況下，線電壓VAB=150V。
因此，兩相電壓的相位差為180時，其線電壓等于兩相電壓之和。 選擇兩相電壓可變，通過自動或手動試驗進行測試。
4、三相繼電器保護測試儀中間繼電器測試：
使用“直流試驗”程序。 該程序單相電壓輸出范圍0-±110V電流范圍0—30A。 中間繼電器的額定電壓小于110V時，可以用單相電壓進行試驗。
可以選擇VA等單相電壓作為變量，設定電壓步長，選擇適當的初始值。 手動試驗開始時，向左、向右轉動鼠標，改變電壓值直到繼電器動作。
自動試驗時，在繼電器動作之前，該電壓會(huì )逐級自動增減。 繼電器額定電壓大于110V時，可以選擇一相電壓為正、另一相電壓為負的二相電壓進行試驗。
兩相線電壓較大值可以達到220V。 可以通過自動或手動試驗進行工作電壓測試。
中間繼電器中也有電流動作、電壓保持的繼電器。
可以選擇一相電流作為變量，選擇適當的電流步長和電流初始值，通過自動或手動的試驗方式變更電流值，直到繼電器動作。
接線方式：向繼電器的電壓線圈輸入電壓。
將繼電器的常開觸點放入開關量輸入通道的任意一個中。
5、三相繼電器保護測試儀時間繼電器的測試：
時間繼電器的額定電壓一般為220VDC。 一般來說，直流電壓施加到140V時，繼電器會(huì )動作。
步驟1 :先測量繼電器的動作電壓。
繼電器的動作時間為0.5s、電壓步長為-1.00、時間間隔為1s
(應該比繼電器的動作時間長)、VA為110V、不變、VB為0V、可變標志為“y”、線電壓VAB與繼電器電壓線圈連接，自動設定試驗方式但是，VA為正，VB為負。
點擊“開始”后，VA輸出110V的直流，VB開始減少到負電壓，直到繼電器動作。 例如，繼電器在VB=-40V下動作時，繼電器動作電壓為150V。
也可以手動慢慢改變電壓，使繼電器動作。
反向改變電壓使繼電器復位，此時的電壓值即為繼電器的復位電壓。
步驟2 :測量繼電器的動作時間
將VA連接到110V、VB連接到-110V、VAB連接到繼電器電壓線圈，繼電器常開觸點接通測試器的開關量輸入通道通常可以連接1個通道。
時間間隔設定為大于繼電器的動作時間，試驗方式為手動試驗，點擊“開始”后可以測量繼電器的動作時間。
