一、手持變壓器變比測試儀三相變壓比測試

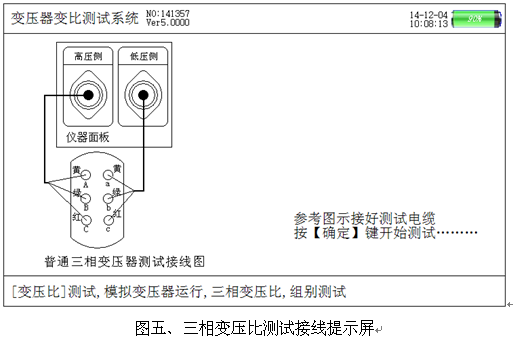

　　進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏(如圖五所示)，屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。

　　接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到55次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。　　

　　測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值(以上二項為測試過程的數據)，各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖(外圈大三角形)與低壓側矢量圖(內圈小三角形)角度方向重合。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。

　　二、手持變壓器變比測試儀三相匝數比測試

　　進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏(如圖七所示)，屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。　　

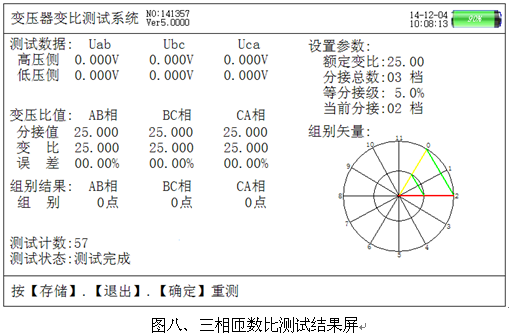

　　接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。　　

　　測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值(以上二項為測試過程的數據)，各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，【F4】打印，按【退出】返回，【確定】重新測試。

　　三、手持變壓器變比測試儀單相變壓器測試

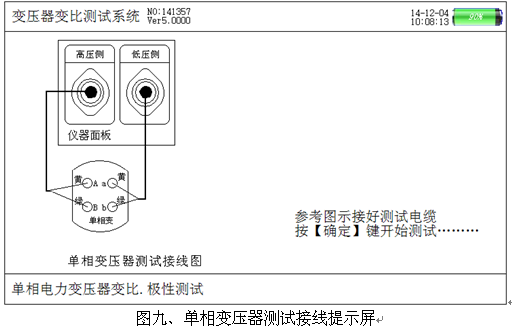

　　進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【回車】鍵進入接線提示屏(如圖九所示)，按照單圖示進行接線。　　

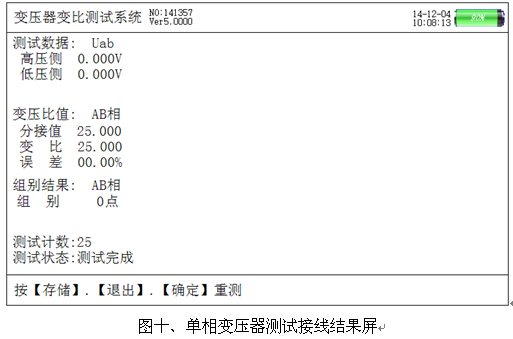

　　接線完成后按【回車】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖六中可見，測試結果包括：?jiǎn)蜗喔邏簜入妷海瑔蜗嗟蛪簜入妷海瑔蜗囝~定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【存儲】保存測試結果，【F4】打印。按【退出】返回，【確定】重新測試。　　

　　四、手持變壓器變比測試儀Z型變測試

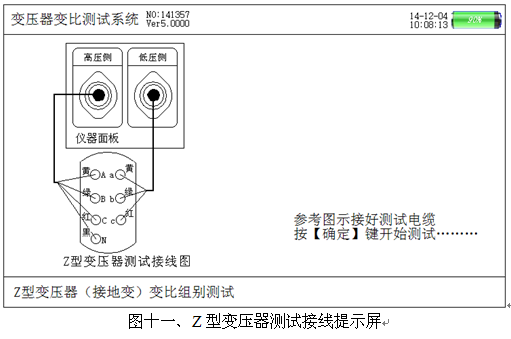

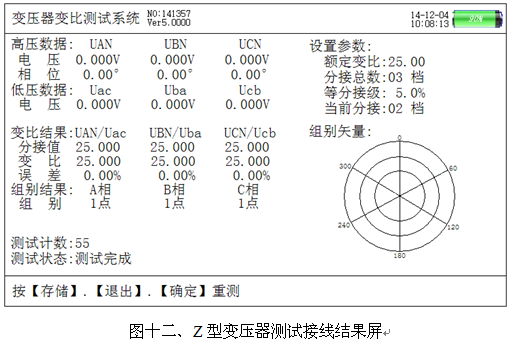

　　進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏(如圖十一所示)，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十二所示。　　

　　測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按【存儲】保存測試數據，【F4】打印，【退出】返回，【確定】重測。　　
