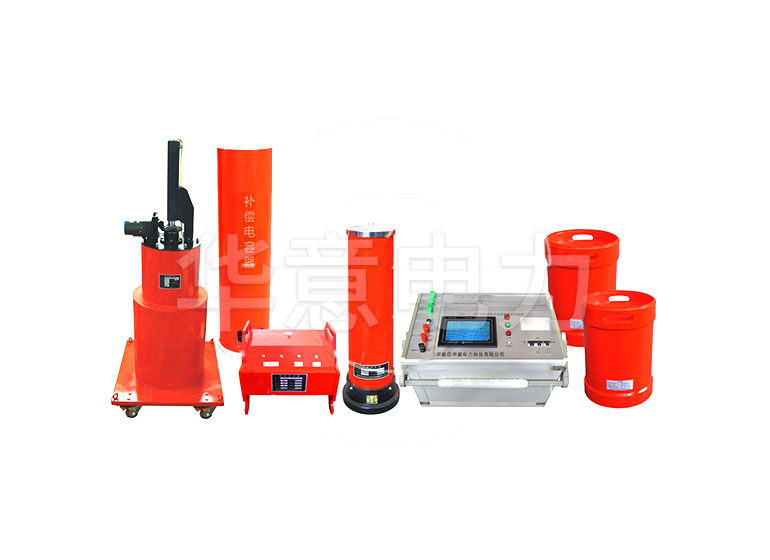

10kVA/100kV工頻耐壓試驗裝置高壓耐壓試驗判定方法及步驟

　　1.日期、電壓、電流、時間四組數據同藍色5.7寸大屏液晶顯示，帶背光，讀數清晰、直觀,同時顯示電壓、電流、時間等，有各種數據設置功能;

　　2.全中文界面，工作狀態顯示，操作簡單明了，適用面廣;

　　3.帶狀態顯示，帶提醒功能，使用者對設備所處的狀態一目了然;

　　4.輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性;

　　5.全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便;

　　6.按鍵直接設定電流、電壓變比，在不同變比輸入的情況下，應用自如;

　　7.電流、過電壓保護。保護準確、迅速，可有效保證人員和設備的安全;

　　8.按鍵，可輕松實現電壓的交流、直流兩種顯示方式,有自動升壓功能，有交/直流轉換顯示功能;升壓速度可調整，能滿足不同升壓速度的需求;

　　9.硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強;

　　10.路輸出，可靠的過流過壓保護，精確的電壓控制能力，較小的電壓控制誤差;可用于過流、過壓保護等不同場合;

　　11.電器啟動/停止條件可任意設定。可設定時間范圍1秒～9999秒;

　　12.遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等;

　　14.積小、重量輕、結構合理、可靠耐用

　　10KVA/100KV高壓試驗變壓器參數：

　　容量：10KVA

　　輸入電壓：AC200V 50Hz

　　輸入電流：50A

　　輸出電壓：AC100KV DC140KV

　　輸出電流：AC100mA DC71.4mA

　　10KVA控制箱參數：

　　容量:10KVA

　　輸入電壓:AC220V 50Hz

　　輸入電流:45.5A

　　輸出電壓:0～250V

　　輸出電流:0～50A

　　可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。

　　1. 接上外部電源，合上電源開關,控制箱綠燈、黃燈亮

　　(如果黃燈不亮,則說明輸出調節手柄不在零位,可逆時針旋轉調至零位,直到黃燈亮)，表示可進行試驗操作。

　　2. 按照被試品正常試驗所需電流大小和耐壓時間，選定電流 倍率轉換/切除開關的位置,并設定好過流繼電器、時間繼電器的動作值。(變壓器初級)過流動作設定值=過流繼電器刻度盤讀數×10×K，其中K為電流倍率轉換/切除開關的狀態值，分別為1、2、OFF，開關處于×1、×2位置的K值分別為1、2，切除位置為OFF(切除過流保護。

　　3. 以上所有工作完成后，可以送電操作：按下啟動按鈕，綠燈滅,紅燈亮,一次主回路吸合，調壓器受電。順時針旋動調壓器手柄，調壓器升壓。此時黃燈滅。密切注意高壓電壓表的指示，當升到被試品的耐壓值時，按下計時按鈕并注意被試品的情況。

　　4. 當耐壓計時到時，操作箱自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按停止按鈕和計時按鈕，紅燈滅，綠燈和黃燈亮。試驗即告完畢。

　　5. 在升壓或耐壓過程中，如發生短路、閃絡(luò )、擊穿等過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

　　6. 再次使用時,重復上述步驟。

　　320×240液晶顯示器、高速熱敏打印機。

　　可選擇3路、4路、8路等多路測量，高精度傳感器和高性能14位AD采集芯片。

　　人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。

　　可選顯示高壓電壓、電流，低壓電壓、電流，時間及耐壓結果等數據，顯示直觀明了。

　　完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。

　　自動試驗時可在任意點實現升壓或降壓的暫停，便于在試驗中觀察試品情況.

　　具有回零檢測功能，回零確定后才可進行試驗，安全可靠。

　　具有絕緣電阻測試功能，直接反映被試品絕緣強度。

　　逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。

　　超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。

　　試驗過程中，都可以按取消按鈕退出任何試驗。試驗出現異常，可以按緊急開關切斷高壓輸出。

　　精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

　　自動錯誤診斷，易于發現和解決問題。

　　支持階段升壓(3階段)，可任意設置每階段電壓值，便于發現試品問題。(選配)

　　支持升壓速度智能控制，分0.5kV/S，1kV/S，1.5kV/S，2kV/S，2.5kV/S，3kV/S，6檔速度，方便用戶自由選擇。

　　支持交直流兩用功能，任選AC/DC試驗方式。

　　配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。

　　可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

　　采用突然斷電方法不妥，因為瞬時失壓會(huì )引起振蕩過電壓而可能將試品擊穿。

　　如果在試驗過程中發生電壓下降或發出擊穿信號，這時不要輕易判斷試樣擊穿。可用兆歐表

　　測其絕緣電阻，若絕緣電阻為零或接近于零，則判斷和證實為擊穿;或進行二次升壓試驗，電壓逐步施加，若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降或在示波器上看到閃絡(luò )的圖形，電流表的指針擺動劇烈，則判為閃絡(luò )不合格。

　　若絕緣電阻無大變化，或二次升壓后可持續1min無擊穿動作，則認為第一次擊穿是空氣間隙擊穿(塵埃等物質引起)我們常稱為閃絡(luò )。外加電壓消失后，擊穿間隙立即自行復原，試樣的絕緣電阻不會(huì )發生變化，試樣的絕緣性能沒有發生變化，不能判定為不合格。

　　試驗變壓器

　　10kVA/100kV工頻耐壓試驗裝置是根據DL/T848.2-2004行業標準而設計的，全套裝置由高壓試驗變壓器和TC/XC控制箱(臺)組成，其中TC/XC控制箱(臺)由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

　　使用方法：控制箱(臺)是由接觸式調壓器(50kVA以上為電動柱式調壓器)及其控制、保護、測量、信號電路組成。

　　它是通過接入220V或380V工頻電源，調節調壓器(即試驗變壓器的輸入電壓)，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。

　　10kVA/100kV工頻耐壓試驗裝置具有回零檢測功能，回零確定后才可進行試驗，安全可靠。具有絕緣電阻測試功能，直接反映被試品絕緣強度。

　　原理

　　10kVA/100kV工頻耐壓試驗裝置為單相變壓器，單臺高壓工頻交流耐壓試驗裝置的工作過程，用交流220V(10KVA以上為380V)電壓接入電源控制箱(臺)，經電源控制箱(臺)內自藕調壓器，調節0~200V或380V電壓至工頻交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在工頻交流耐壓試驗裝置高壓繞組可獲得試驗所需的高電壓。

　　交直流兩用高壓工頻交流耐壓試驗裝置做直流耐壓和泄漏試驗使用接線方法。由于是交直流兩用高壓工頻交流耐壓試驗裝置，應把高壓硅堆短路桿從套管中抽出，使工頻交流耐壓試驗裝置為直流輸出狀態。做直流泄漏試驗前，先根據泄漏試驗中輸出端斷路電流不超過高壓硅堆的最大整流為宜，選擇好限流電阻(水電阻)的阻值，再根據被試品對直流高壓波形的要求選擇好高壓濾波電容的電容值。為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。

　　從零位開始按順時針?lè )较騽蛩傩D調壓器手輪升壓。(升壓方式有：快速升壓法即20S逐級升壓法;慢速升壓法，即60S逐級升壓法;級慢速升壓法供選用)電壓從零開始按選定的升壓速度升到您所需額定試驗電壓或額定直流電流下的參考電壓。試驗中應嚴密注意直流高壓表、泄漏電流表指示以及被試品的情況。試驗完畢后，應訊速均勻將高壓降至零位，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源。此時應用直流高壓放電棒給被試品及試驗裝置本身充分放電。

　　10kVA/100kV工頻耐壓試驗裝置直流泄漏試驗操作過程注意事項

　　(1)試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及工頻交流耐壓試驗裝置的接地情況，并設有專人監護安全及觀察被試品狀態工作。

　　(2)被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持絕對干燥，以免損壞被試品及帶來試驗數值的誤差。

　　(3)對于大容量試品(電容器、超長電纜等)試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。

　　(4)試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。

　　10kVA/100kV工頻耐壓試驗裝置主要由試驗電源、試驗變壓器、測量和保護等設備組成。電源在工頻耐壓試驗中應該是可調節的，它可以由自耦調壓器、移圈調壓器、同步發電機組等來實現。可調電源的容量一般均應與試驗變壓器的容量相匹配，要求其輸出電流等于試驗變壓器的低壓側的額定電流，其輸出電壓等于或大于試驗變壓器的低壓側的額定電壓。

　　同步發電機組是比較理想的一種可調電源。其優點是頻率穩定，且波形較好。其缺點是價格昂貴，且占地面積較大，運行時噪聲大。在工頻耐壓試驗時，由于負載是容性的，因此，用它作為電源供電時，如果補償不好，往往會(huì )發生自勵現象。

　　自耦調壓器是用一滑動觸頭沿繞組移動變成可調電源，它的調壓不是均勻的，是分級調壓，但每級分得很細。由于它價格便宜，攜帶方便，漏抗小，波形較好，使用較廣。但因為它存在滑動觸頭，容量受到限制，適用于小容量試驗變壓器的調壓之用。

　　移圈調壓器的調壓原理是：將匝數相等而繞向相反的兩繞組互相串聯，用一個短路繞組套在互相串聯的兩繞組之外，該短路繞組可以上下移動，因此，起到調節電壓的作用。由于移圈調壓器沒有滑動觸頭，其容量可以做得很大，可用于較大容量的變壓器試驗。但是，由于移圈調壓器鐵心部分磁路可能飽和，電壓輸出波形較差，選用時應根據實際情況采取措施。

　　還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。

　　監視功能:高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示

　　保護功能:過流保護、零位啟動保護、聲光語言報警提醒

　　采用新型時間繼電器，計時范圍更廣(1S~99H)

　　采用新型電流繼電器，更精確、更可靠，確保人身及設備安全高壓試驗變壓器

　　采用新型干式變壓器絕緣，耐潮，耐沖擊，絕緣程度高結構合理，體積小，重量輕

　　結構

　　10kVA/100kV工頻耐壓試驗裝置鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方，變壓器10KVA以上裝有可移動的尼龍輪。

　　使用方法及注意事項

　　1、10kVA/100kV工頻耐壓試驗裝置做工頻耐壓試驗前，先接好連接線后接電源，接通電源后，紅色零位指示燈亮，按一下啟動按鈕，綠色指示燈亮，表示工頻交流耐壓試驗裝置已接通控制電源，按下升壓按鈕開始自動升壓升到您所需額定試驗電壓后，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。

　　2、10kVA/100kV工頻耐壓試驗裝置工頻耐壓試驗操作過程注意事項

　　(1)、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及工頻交流耐壓試驗裝置的接地情況,并設有專人監護安全及觀察被試品狀態工作。

　　(2)、被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤差。

　　( 3)、對大型設備的試驗，一般都應先進行工頻交流耐壓試驗裝置的空升試驗，即不接試品時升壓至試驗電壓。

　　(4)、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

　　(5)、在升壓或耐壓試驗過程中，如發現下列不正常情況，電壓、電流表指針擺動很大，被試品發出不正常響聲，發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。

　　3、使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。

　　在交流耐壓試驗中;應嚴格按下列步驟進行操作，這樣既可以保證試驗結果的正確判定，又可以保障安全。

　　(1)檢查試驗環境有無安全因素存在。若沒有，則將耐壓試驗設備開機預熱5min。

　　(2)檢查試驗設備是否置于試驗所需要的電壓檔位，其整定泄露電流值是否符合要求。

　　(3)將試驗設備的高壓輸出端短接，通電檢查過電流繼電器是否動作，或是否發出擊穿信號。

　　(4)將被試電器的所有開關均置于接通狀態。

　　(5)10kVA/100kV工頻耐壓試驗裝置將試驗設備的測試夾分別接在規定測試的部分(對主電路進行試驗時，應將不與主電路連接的控制和輔助電路接至金屬架上;對控制和輔助電路進行試驗時，應將主電路接至金屬支架上)。

　　(6)操作試驗設備升壓。升壓初始慢慢升至規定值的一半，應避免跳躍，然后迅速增加至規定電壓值(整個升壓過程大約在10s)。計時，歷時1min，在此期間不允許有連續閃絡(luò )和擊穿現象發生，

　　(7)1min后，若無連續閃絡(luò )和擊穿現象發生，則將電壓慢慢退到零位，切斷電源，試驗完畢。
