500v兆歐表測低壓設備絕緣電阻注意事項

發布時間：2021-04-25 14:09:49 瀏覽次數：8397

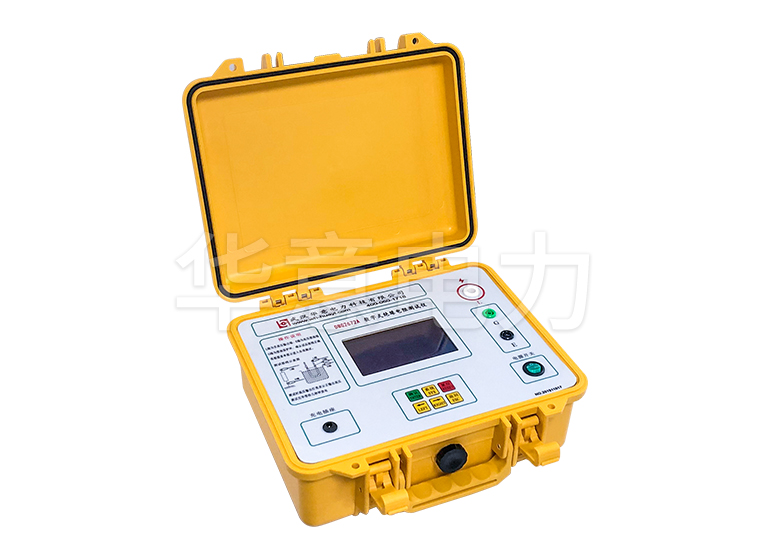

　　500v兆歐表是用來測量被測設備的絕緣電阻和高值電阻的儀表，它由一個手搖發電機、表頭和三個接線柱(即L：線路端、E：接地端、G：屏蔽端)組成。

　　500v兆歐表的選用原則

　　(1)額定電壓等級的選擇。一般情況下，額定電壓在500V以下的設備，應選用500V或1000V的搖表;額定電壓在500V以上的設備，選用1000V~2500V的搖表。

　　(2)電阻量程范圍的選擇。搖表的表盤刻度線上有兩個小黑點，小黑點之間的區域為準確測量區域。所以在選表時應使被測設備的絕緣電阻值在準確測量區域內。

　　500v兆歐表的使用注意事項

　　(1)應按設備的電壓等級選擇搖表，對于低壓電氣設備，應選用500伏搖表，若用額定電壓過高的搖表去測量低壓絕緣，可能把絕緣擊穿;

　　(2)測量絕緣電阻以前，應切斷被測設備的電源，并進行短路放電，放電的目的是為了保障人身和設備的安全，并使測量結果準確;

　　(3)搖表的連線應是絕緣良好的兩條分開的單根線(最好是兩色)，兩根連線不要纏絞在一起，最好不使連線與地面接觸，以免因連線絕緣不良而引起誤差;

　　(4)測量前先將搖表進行一次開路和短路試驗，檢查搖表是否良好，若將兩連接線開路搖動手柄，指針應指在∞(無窮大)處，這時如把兩連線頭瞬間短接一下，指針應指在0處，此時說明搖表是良好的，否則搖表是有誤差的;

　　(5)在測量時，一手按著搖表外殼(以防搖表振動)。當表針指示為0時，應立即停止搖動，以免燒表;

　　(6)測量時，應將搖表置于水平位置，以每分鐘大約120轉的速度轉動發電機的搖把;

　　(7)在搖表未停止轉動或被測設備未進行放電之前，不要用手觸及被測部分和儀表的接線柱或拆除連線，以免觸電;

　　(8)如遇天氣潮濕或測電纜的絕緣電阻時，應接上屏蔽接線端子G(或叫保護環)，以消除絕緣物表面泄漏電流的影響;

　　(9)禁止在雷電或潮濕天氣和在鄰近有帶高壓電設備的情況下，用搖表測量設備絕緣;

　　(10)測量完畢后，應將被測設備放電。

　　測量絕緣電阻的作用和阻值判斷

　　作用：

　　測量電氣設備絕緣電阻是檢查其絕緣狀態最簡便的輔助方法。由所測絕緣電阻能發現電氣設備導電部分影響絕緣的異物，絕緣局部或整體受潮和臟污，絕緣油嚴重劣化、絕緣擊穿和嚴重熱老化等缺陷。

　　絕緣阻值判斷

　　(1)所測絕緣電阻應等于或大于一般容許的數值，各種電器的具體規定不一樣，最低限值：低壓設備0.5MΩ，3-10KV300MΩ、20-35KV為400MΩ、63-220KV為800MΩ、500KV為3000MΩ。

　　(2)將所測得數值與出廠、交接、歷年的數值進行比較，與前一次測試結果相比應無顯著變化，一般不低于上次值的70%。
