三倍頻感應耐壓發生器接線試驗方法

　　三倍頻感應耐壓發生器有分體和一體兩種類型，當設計容量大于15KVA時，三倍頻發生器進行外置，減輕單個體積重量和便攜性，我以互感器的感應耐壓為例說一下試驗方法，首先將電壓互感器的高壓尾接地，然后將二次端的尾端也接地，將三倍頻發生器的輸出線接入電壓互感器的二次繞組(1a，1n)，通過調節輸出電壓即可實現倍頻耐壓的測量，倍頻耐壓試驗的80%;您也可以參考其他的相關標準，相比多倍頻(200Hz)發生器試驗方法完全相同，不同的是多倍頻采用的是電子調頻，簡單，輕便。

　　串聯諧振現場試驗

　　三倍頻感應耐壓發生器接線注意事項

　　無論是三倍頻發生器還是多倍頻發生器在試驗時，一定要將地線接好，并保證節點連接良好，否則在試驗的過程中容易產生浮點電壓，波形不穩定等其他因素，有可能危害到您的安全和影響(多)三倍頻發生器的正常工況。

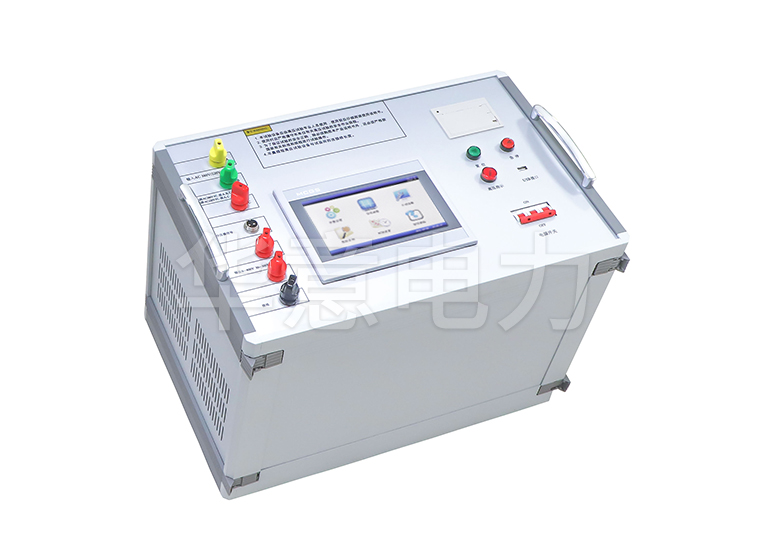

　　三倍頻感應耐壓發生器簡介

　　三倍頻感應耐壓發生器主要用于對被試品在不同電壓及頻率下進行感應、耐壓試驗的場合，可以滿足以下試驗：

　　1、220kV及以下電磁電壓互感器感應耐壓;

　　2、35kV及以下配電變壓器感應耐壓(需配中間勵磁試驗變);

　　3、可作為串聯諧振試驗裝置的變頻電源;

　　4、可作為工頻單相調壓器使用(滿足呈容性PT的感應耐壓試驗)。

　　三倍頻感應耐壓發生器輸出即為正弦波，波形失真度小,波形畸變率 <3%。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會(huì )引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。

　　電壓互感器(PT)是電力系統中的關鍵設備，絕緣缺陷，如匝、層間短路，支架放電和鐵芯穿芯螺絲懸浮放電等現象會(huì )嚴重影響設備的正常運行,甚至會(huì )發生十分危險的爆炸現象。對PT進行感應耐壓試驗可以幫助工作人員及時發現問題，避免造成更嚴重的后果。三倍頻感應耐壓發生器采用微機控制，運用數字波形合成技術及現代電力電子技術設計，比傳統的三倍頻發生器工作效率高，輸出電壓穩定，測量精度高，重復性好。

　　變壓器和互感器的感應耐壓試驗是保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。

　　三倍頻感應耐壓發生器是為滿足上述要求而設計，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。
