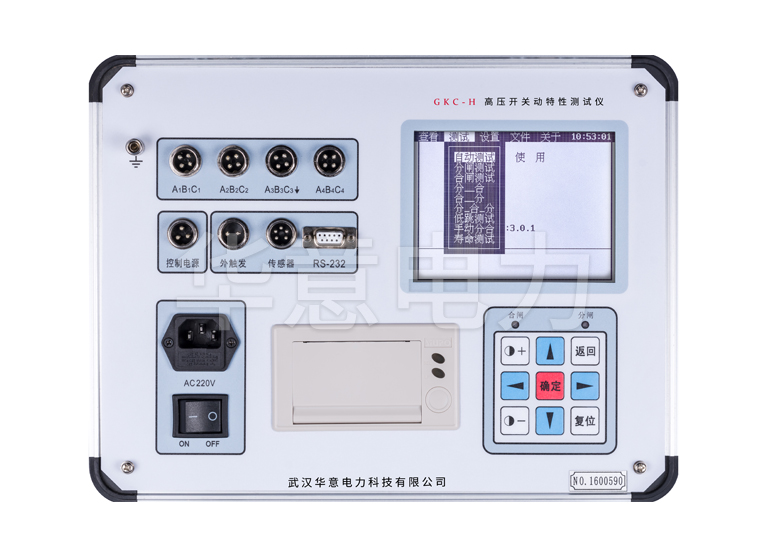

高壓開關特性測試儀速度參量的定義

　　1.觸頭剛分速度

　　指開關分閘過程中，動觸頭與靜觸頭分離瞬間的運動速度，技術條件無規定時，國家標準推薦取剛分后0.01s內平均速度作為剛分點的瞬時速度，并以名義超程的計算點作為剛分計算點，

　　2.觸頭剛合速度

　　指開關在合閘過程中，動觸頭與靜觸頭接觸瞬間的運動速度，技術條件無規定時，國家標準一般推薦取剛合前0.01s內平均速度作為剛合點的瞬時速度，并以名義超程的計算點作為剛合計算點，

　　3.最大分閘速度

　　指開關分閘過程中區段平均速度的最大值，但區段長短應按技術條件規定，如無規定，按0.01s計算。

　　測量高壓開關速度參量的方法

　　高壓開關的速度參量以其分、合閘速度來表示，由于高壓開關在運動過程中每一時刻的速度是不同的，一般所關心的是剛分、剛合速度和最大速度，根據以上定義要求，下面介紹幾種測量高壓開關運動特性的方法。

　　1.電磁振蕩器測速法

　　運動紙板通過測速桿與動觸頭連接，當振蕩電磁鐵線圈中通入50Hz交流電時，振動筆以100次/s的頻率振動，在運動的紙板上繪出周期為0.01s的振蕩波形，紙板上波形長度就是觸頭總行程，行程間對應的周波數，就是觸頭總運動時間，在觸頭運動過程中，由于每相鄰波峰間時間間隔為0.01s，振動曲線最大波峰間的厘米數就是觸頭的最大速度值vmax，剛分(合)點位置的確定。

　　在振蕩波形圖上，首先要分清楚分(合)閘曲線的兩個端頭中哪一端是分閘位置S1，哪一端是合閘位置S2，然后以合閘位置S2為起始點，向分閘方向量取一段等于高壓開關超行程值的長度S0，以這一線段終點位置為動靜觸頭剛分(合)時刻，按國家標準規定，取觸頭分離后(接觸前)10ms內的速度為剛分(合)速度，所以視超行程終點落在曲線的什么相位，再取同相位的一個波長，即為所求剛分速度vF或剛合速度vH，

　　2.轉鼓式、電位器式測速儀

　　轉鼓式測速儀是以連接在動觸頭系統上的記錄筆，沿以恒定角速度轉動的轉筒上所畫的曲線來反映其運動情況的，而電位器式測速儀則是以其滑動觸點在電阻桿上的不同位置所反映的電壓值來測量高壓開關的動作狀況，這兩種測量方法能直觀判斷高壓開關觸頭在整個運動過程中有無卡澀和緩沖不良等異常現象，能夠粗略測出高壓開關的固有分、合閘時間，速度測量精度較高，這兩種方法較為簡單，缺點是較為笨重，功能單一，已很少使用，
