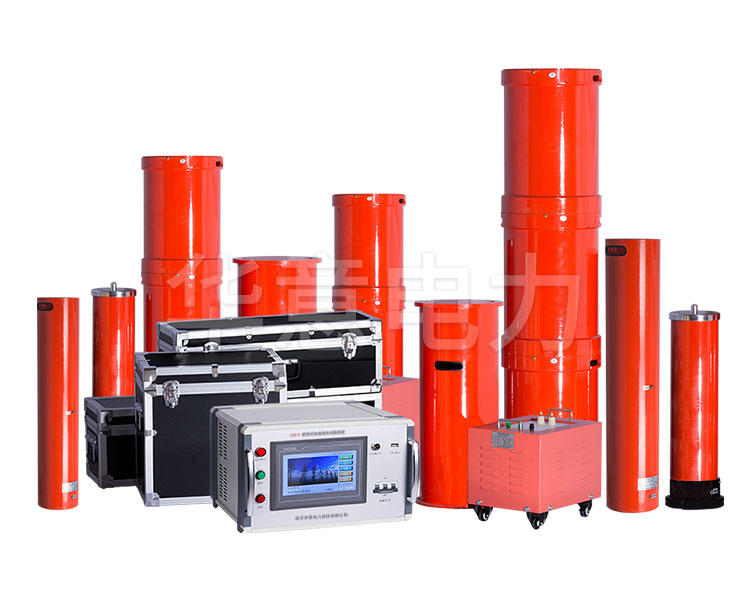

60kVA/120kV調感式串聯諧振試驗裝置

發布時間:2021-05-31 16:33:39 瀏覽次數:5889

  60kVA/120kV調感式串聯諧振試驗裝置

  一、被試品對象及試驗要求

  110kV等級互感器,CVT,電容量0.01-0.02uF,試驗頻率為50Hz,試驗電壓不超過80kV。

  二、工作環境

  1. 使用環境溫度: -10℃~+50℃

  2 相對濕度: ≤90%(25℃)

  3 工作頻率: 50Hz±0.5Hz

  4. 相對濕度:≤90%RH;

  5. 海拔高度: ≤1000米;

  三、裝置主要技術參數及功能,

  1. 額定容量:40kVA;

  2. 輸入電源:220V,頻率為50Hz;

  3. 額定電壓:80kV;

  4. 額定電流:0.5A;

  5. 工作頻率:50Hz;

  6. 波形畸變率:輸出電壓波形畸變率≤1%;

  7. 工作時間:額定負載下允許連續5min;過壓1.1倍1分鐘;

  8. 溫 升:額定負載下連續運行5min后溫升≤65K;

  9. 品質因素:裝置自身Q≥10(f=50Hz);

  10. 測量精度:系統有效值1.5級;


  四、設備遵循標準

  GB10229-88 《電抗器》

  GB1094  《電力變壓器》

  GB50150-91 《電氣裝置安裝工程電氣設備交接試驗標準》

  DL/T 596-1996 《電力設備預防性試驗規程》

  GB1094.1-GB1094.6-96 《外殼防護等級》

  GB2900 《電工名詞術語》

  GB/T16927.1~2-1997《高電壓試驗技術》

  五、系統配置及其參數

  1. 激勵變壓器 5kVA/10kV 1臺

  a) 額定容量:5kVA;

  b) 輸入電壓:0-250V,單相;

  c) 輸出電壓:5kV;

  d) 結 構:干式;

  e) 重 量:約45 kg;

  2. 控制箱 5kVA/220V 1臺

  a) 額定輸出容量:5kVA

  b) 工作電源:220±10%V 工頻

  d) 輸出電壓:0 - 250V,

  g) 額定輸入電流:20A

  h) 額定輸出電流:20A

  i) 運 行 時 間:額定容量下連續5min

  j) 額定容量下連續運行5min元器件最高溫度≤65K;

  k) 噪 聲 水 平:≤50dB

  l)重 量:約20kg;

  3. 可調電抗器 20kVA/40kV 3節

  a) 額定容量:20kVA;

  b) 額定電壓:40kV;

  c) 額定電流:0.5A;

  d) 電 感 量: 250H-510H/單節可調

  e) 品質因素:Q≥10 (f=50Hz);

  f) 重 量:約45kg;

  六、供貨清單一覽表

  (一)配置設備一覽表

序號

      稱



單位

數量

備注

1

激勵變壓器

5kVA/10kV /0.2kV

1


2

控制箱

5kVA/0.22kV

1


3

高壓電抗器

20kVA/40kV

3


  (二)設備附件一覽表

序號

      稱

單位

數量



1

出廠試驗報告

1


2

成套裝置使用說明書

1


3

產品合格證和用戶意見卡

1


  七、設備技術性能

  7.1.1輸出電壓波形好,回路處于工頻諧振狀態,對工頻基波電流呈低電抗,而對其他諧波電流呈高電抗,有優良的濾波性能。

  7.1.2需要電源容量小。由于回路呈諧振狀態,輸出容量是所需電源容量的Q倍,品質因數Q值可達20~80。

  7.1.3當試品發生擊穿,回路失諧,電抗器立即起到限制短路電流作用,回路電流只有正常工作電流的1/Q,不會(huì )加劇對被試品的破壞。

  7.1.4該裝置為干式組合式串聯諧振裝置,由干式試驗變壓器(勵磁變壓器)和一臺干式電抗器組成。

  7.1.5本裝置整套設備應為組合式,適合現場使用。

  7.1.6調壓控制箱有過流保護功能,過流保護采用撥碼整定。

  7.1.7本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值,

  7.2串聯諧振升壓設備

  電抗器與勵磁變壓器

  7.2.1電抗器的電感值與額定電感值之差不超過額定電感值的-5%~+3%。

  7.2.2電抗器絕緣水平能耐受其額定電壓的1.2倍工作頻率電壓作用lmin不發生閃絡(luò )、擊穿。

  7.2.3電抗器在諧振裝置工作時對應的負荷和時間下,繞組溫升不大于45K。

  7.2.4電抗器在額定電壓下,5min內進行兩次高端對地短路放電,整個裝置不發生損壞。

  7.2.5電抗器局部放電試驗在裝置自身系統下進行,在額定電壓下不大于10pC。

  7.2.6調感電抗器操作性能平穩、靈敏、無卡澀,并可連續可調,氣隙位置指示與電感值有對應關系,指示位置應正確、可靠。

  7.2.7電抗器操作系統的連接為軟連接,具有一定的調節范圍。

  7.2.8電抗器空載損耗耐壓后值與耐壓前值之比不大于1.02倍。

  7.2.9勵磁變壓器的直流電阻、變比、絕緣電阻、介損性能要求符合GB1094.1、GB1094.2、GB1094.5的性能要求。

  7.2.10干式勵磁變壓器溫升性能滿足額定容量條件下繞組溫升不大于45K,絕緣不開裂。

  7.2.11勵磁變壓器絕緣水平應耐受工作頻率下的1.2倍額定輸出電壓作用5min,不發生閃絡(luò )、擊穿。
