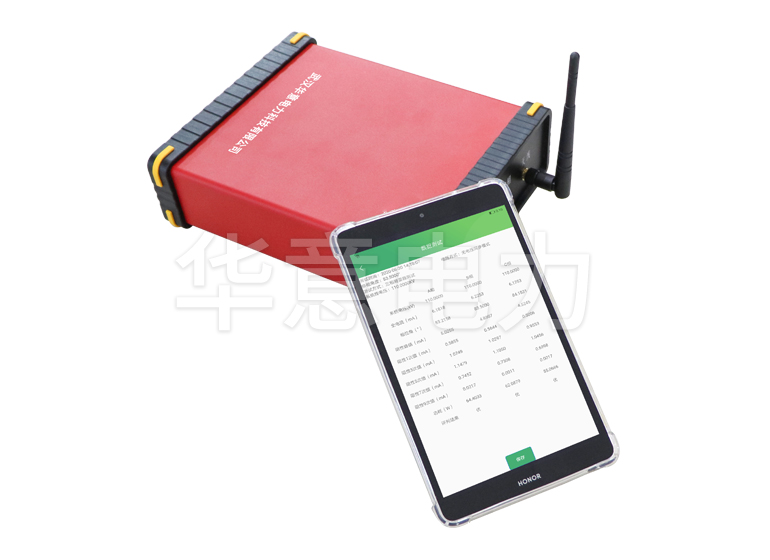

無線氧化鋅避雷器帶電測試儀在進行測試前，儀器主機及電壓采集器外殼應可靠接地，根據不同的測試方式進行正確的接線，各種測試方式下的接線說明請參照“測試接線”。當使用無線測試方式時，電壓采集器盡量放置在比較高的位置(例如：PT
端子箱上面)，可增加無線通訊距離。
1、智能電量管理
無線氧化鋅避雷器帶電測試儀在長時間未操作時，將自動關閉液晶背光，以節省電量，并顯示提示窗口及發出提示音提示用戶關閉儀器電源;儀器帶低電量提示功能;儀器電量低時可插充電器進行充電，并可在充電過程中對儀器進行正常操作使用。
2、打印機使用說明
打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。當打印出的打印紙帶有粉紅邊時，表示打印紙即將用完，請及時更換打印紙。
打印機自檢：在儀器電源關閉的情況下按住按鍵不放，同時給儀器上電，即打印出自檢條。
打印機換紙：扣出旋轉扳手，打開紙倉蓋;把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上;合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。
3、主機操作說明
打開無線氧化鋅避雷器帶電測試儀主機電源開關，儀器初始化后進入開機屏幕(見圖 1)，顯示儀器型號、軟件版本號、電池電量和 GPS
信號等信息;隨后自動進入此時可以按下“→”鍵即可看到“主菜單”。
圖 1
“主菜單”包含“文件”、“測試”、“設置”、“關于”四個菜單選型。如圖 2 所示：
圖 2
【打開文件】打開當前保存到本機的歷史數據文件。
【刪除文件】刪除當前保存到本機的歷史數據文件。
【刪除目錄】刪除本機的文件目錄。
【格式化】清空所有保存的記錄文件。
【U 盤升級】使用 U 盤對設備進行軟件升級。

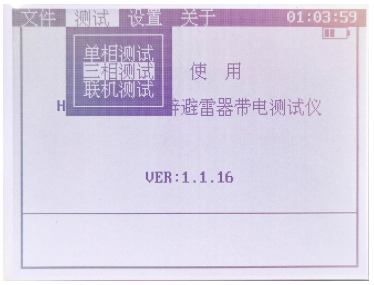

“測試”界面如下圖 3 所示，“測試”菜單包含三個目錄
【單相測試】對氧化鋅避雷器進行單相測試，一般選擇 B 相來進行單相測試。
【三相測試】對氧化鋅避雷器進行三相同時測試。
【聯機測試】通過平板或者手機等終端聯機設備進行測試。
圖 3

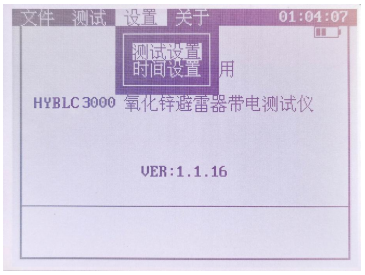

“設置”界面如下圖 4 所示：
【測試設置】對測試參數進行測試
【時間設置】對儀器時間進行設置
圖 4
“關于”菜單用來顯示設備軟件版本以及版權信息等。
3.1 測試參數設置

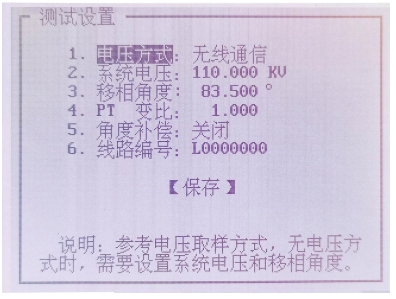

在無線氧化鋅避雷器帶電測試儀“主菜單”屏幕中選擇【設置】菜單，然后選擇【測試設置】進入“測試參數設置”屏幕，見圖 5。
圖 5
按上下鍵選擇設置項目，按“確認”或右鍵進入具體數值設置;當光標在具體數值位置時，按上下鍵調整數值，按“確認”鍵或左鍵返回項目選擇。下方的提示窗口顯示相應設置項的操作說明及重要提示。
【電壓方式】選擇一起的測量方式，有無線通訊、有線通信、無電壓方式三種電壓方式可以選擇。
【系統電壓】根據實際情況設置系統測母線電壓。
【移相角度】根據實際情況設置需要移相當角度，一般無須進行修改。
【P T 變比】在有線、無線測試方式下設置 PT 電壓變比值，
【角度補償】是否打開測量過程中的角度補償。
【線路編號】對測量的線路編號進行設置。
【保存】設置完成后對設置的參數進行保存。
3.2 測試數據顯示屏幕
測試數據顯示屏幕如圖 6 所示分為：測試數據、操作按鈕
【測試】根據設置的相關參數開始一次測試。
【保存】對當前測量數據進行保存到本地。
【打印】打印當前測量到底所有數據
圖 6
3.3 測試數據說明
系統電壓：根據參數設定的變比以及二次采樣電壓計算出來的系統電壓。
全電流：采樣到底 A、B、C 三相全電流有效值。
相位角：采樣到底 A、B、C 三相電壓與電流的夾角。
阻性峰值：阻性電流的峰值。
阻性 1 次：阻性基波電流的有效值。
阻性 3 次：阻性 3 次電流的有效值。
阻性 5 次：阻性 5 次電流的有效值。
阻性 7 次：阻性 7 次電流的有效值。
阻性 9 次：阻性 9 次電流的有效值。
功耗：即基波阻性電流有效值與基波電壓有效值的乘積。
相位角：基波電流超前基波電壓的角度，其中已經包含了補償角度。儀器根據Φ給出結論的判斷依據如下表：
