數字兆歐表測量電纜絕緣電阻方法
發布時間：2021-09-13 17:48:40
瀏覽次數：8762

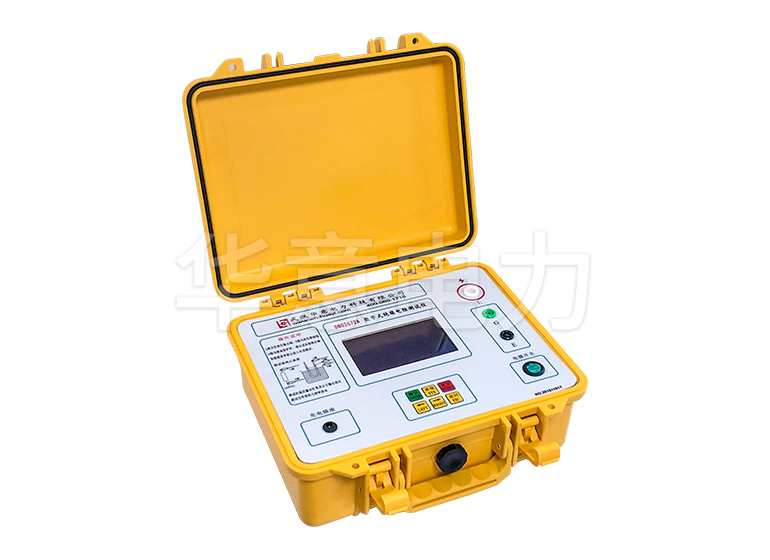

數字兆歐表有三個接線柱：一個為“L”，一個為“E”，還有一個為“G”(屏蔽)。測量電力線路或照明線路的絕緣電阻時“L”接被測線路上，“E”接地線。測量電纜的絕緣電阻時，為使測量結果精確，消除線芯絕緣層表面漏電所引起的測量誤差，還應將“G”接到電纜的絕緣紙上。
在測量時要注意以下幾點：
1、測量電氣設備的絕緣電阻，必須先切斷電源，遇到有電容性質的設備，例如電纜，線路必須先進行放電。
2、數字兆歐表表使用時，必須平放。
3、數字兆歐表在使用之前要先轉動幾下，看看指針是否在最大處的位置，然后再將“L”和“E”兩個接線柱短路，慢慢地轉動兆歐表手柄，查看指針是否在“零”處。
4、數字兆歐表引線必須絕緣良好，兩根線不要絞在一起。
5、數字兆歐表進行測量時，要以轉動一分鐘后的讀數為準。
6、在測量時，應使兆歐表轉數達到120轉/分。
7、數字兆歐表的量程往往達幾千兆歐，最小刻度在1兆歐左右，因而不適合測量100千歐以下的電阻。
