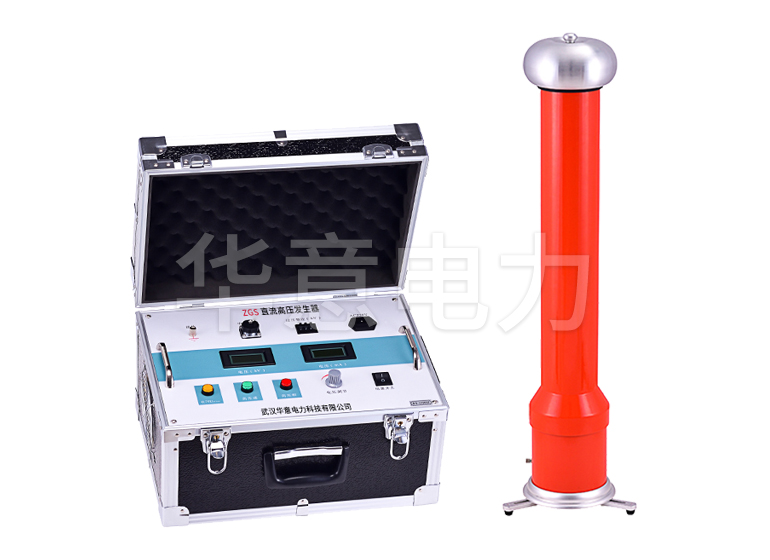

直流高壓發生器簡稱又稱高壓發生器，主要適用于電力檢修部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機、高壓開關等高壓電氣設備進行直流耐壓試驗。

　　直流高壓發生器特點主要有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，把變壓器輸入的交流電壓升高數百倍，再經整流，為X線管提供產生X線所需的直流高壓。還把X線管燈絲初級電路輸入的交流電壓降低，為X線管提供加熱電壓。如果配兩只以上X線管，要完成管電壓和燈絲加熱電壓的切換。

　　下面武漢華意電力就介紹下直流高壓發生器的常見故障排除技巧：

　　1、電源開關打開時，控制箱上的數顯表不亮

　　請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。

　　2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。

　　故障顯示"回零"燈亮

　　沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。

　　故障顯示"其它"燈亮有兩種現象，1、接地保護，2、斷線保護

　　a.可能直流高壓發生器的接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。

　　b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會(huì )出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。

　　C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

　　3、一切正常，但在未升到額定輸出電壓的過程中保護

　　故障顯示"過流"燈亮

　　a.試品短路，或泄漏電流過大。

　　b.大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。

　　故障顯示"過壓"燈亮

　　過壓保護整定旋鈕未置于大處，請順時針旋轉到大處，關閉電源，重新啟動。

　　4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障后重新啟動。

　　5、試品故障排除后，故障顯示燈依然亮，加不上高壓。

　　電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。

　　6、如發現電壓表數字波動很大時，請查直流高壓發生器連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。
