直流電阻是電機繞組的一個重要參數。它與電機繞組的設計、所用漆包線的材料、環境溫度等諸多因素有關。在電機檢驗試驗和型式試驗過程中，直流電阻檢測是必測項目；對于標準化生產的電機企業，在電機繞組鐵芯浸漆前會(huì )進行直流電阻檢測，以免出現不合格要求。產品進入后續生產環節。直流電阻的測定也是電機試驗的重要環節。通過對實測電阻值的分析，可以初步判斷被測電機繞組的匝數、線徑、并聯繞組數、接線方式和接線質量是否符合要求，是否存在嚴重的短路現象。繞組匝之間的電路故障。繞組的直流電阻參與電機損耗和溫升的計算，直接影響電機性能評價的效果。因此，繞組直流電阻的測量測試應選擇精度更高的測試儀器，力求檢測數據的準確性更高。

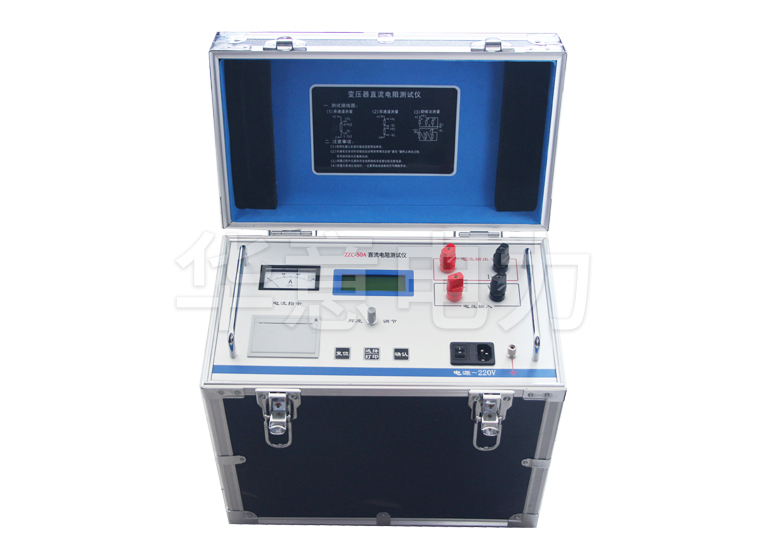

　　在電機測試中測量繞組直流電阻時，一般采用直流電阻測量?jì)x（如電阻測試儀、直流電橋等）直接測量，有時也采用電壓電流法（一般不用）。

　　三相繞組直流電阻的測量

　　三相交流異步電機和同步電機的定子、三相繞線電機的轉子具有三相對稱繞組。在國家電機標準中，規定了這些繞組的直流電阻測量方法。測量時應測量被測繞組的溫度。如果電機處于實際冷態，可以使用環境溫度進行溫度校正。在進行型式試驗或其他需要準確結果的試驗時，每相電阻或每線電阻測量 3 次，取 3 次的平均值作為測量結果。

　　● 直接測量相電阻

　　當電機的定子或轉子的三相繞組全部從每相的首尾引出，或三相繞組在電機中已接一個星形（Y形），但中性點導線（中性點時）也引出，可分別測量各相的直流電阻。

　　● 測量線路電阻

　　當電機的定子和轉子的三相繞組在電機內部接一個星形（Y）或三角形（△）時，只測量每?jì)蓚€(gè)外部的電阻（即線路電阻）。可以測量線端，然后用公式換算出相應的相電阻。

　　線路電阻到相電阻的轉換

　　如果繞組的相電阻為R相，線電阻為R線，則線電阻的計算可根據電阻串并聯原理計算。

　　●由相電阻換算線電阻

　　當電機繞組為星形接法時，原理圖如圖1所示，R線=2R相。

　　電機繞組角接時，原理圖如圖2所示，R線=2R相/3。

　　●線電阻換算相

　　電阻 不同連接方式下相電阻換算線電阻的公式可以進行數學轉換。

　　電機繞組星形接法時，原理圖如圖1所示，R相=0.5R線

　　當電機繞組為角接時，原理圖如圖2所示，R相=1.5R線。

　　●不同溫度下電阻值的換算

　　一般來說，金屬導體的直流電阻與其溫度有固定的關系。該關系式表示為：

　　R1=R2×(K+t1)/(K+t2)………… (1)

　　式中： R1--溫度為t1℃時的直流電阻（Ω）；

　　R2--溫度為t2℃時的直流電阻（Ω）；

　　K--常數（0℃時，導體電阻溫度系數的倒數），銅繞組K=235，鋁繞組K=225。

　　●不同測試條件下的電阻標準

　　在型式試驗報告中，會(huì )根據電機的不同絕緣等級給出電阻率值。比如B級絕緣電機的電阻是75℃，而F級絕緣電機是95℃的電阻，H級絕緣電機是105℃的電阻。在檢驗測試評價標準中，習慣上給出20℃時的電阻。當溫度有偏差時，可按式（1）換算。
