變壓器油液分析來判斷變壓器故障

　　一、變壓器常見故障類型

　　變壓器很容易發生的常見故障可以分為兩類：充電常見故障和熱常見故障。從發展過程來看，配電變壓器的常見故障可分為突發性常見故障和自限性疾病常見故障兩大類。突發性常見故障的過程很快，但并不常見。可在瞬間造成嚴重后果，如雷擊、誤操作、負載突變等。沒有合理的辦法避免突發性常見故障，只能通過高壓避雷器、繼電保護裝置等方法. 突發性常見故障的發生概率被限制在一定范圍內。故障檢測主要是對此類自限性疾病的常見故障進行診斷和預測。

　　二、變壓器油特性的轉變對變壓器的影響

　　1. 物理狀態變化變壓器油

　　經過長期使用，色調會(huì )逐漸增加，產生金屬氧化物等殘留物，使油質變差，影響變壓器的正常工作。另一方面，長期使用后，其粘度會(huì )越來越粘稠，造成散熱困難，影響變壓器的使用壽命。在這個過程中，油品的界面張力也會(huì )降低，說明油品質量變差，帶有各種金屬氧化物或其他殘留物，電力工程設備運行的安全系數相對降低。

　　2. 化學反應

　　變壓器油具有一些物理性質，其中水溶性酸、酸值、水分含量等會(huì )反映變壓器油的工作特性。因此，這一物理性質的主要參數將立即影響變壓器油的實驗結果。例如，酸值反映液壓油的質量，也是評價變壓器油脆化程度的參考。從具體的實驗結果來看，變壓器油酸值的升高會(huì )增加設備損壞程度，最終降低變壓器的介電強度。在具體的實驗過程中，器具及其設備的清潔度會(huì )對測得的酸值產生很大的影響。例如，水溶性酸是指溶解水的酸，二氧化碳與空氣中的水發生反應后轉化為碳酸。生成的碳酸會(huì )影響變壓器油酸值的測量。因此，如果變壓器油中有水分，測試實驗會(huì )影響實驗結果。這就要求變壓器原廠前的變壓器油和水不能有水分，即使在中后期運輸和儲存過程中也必須采取保護措施。

　　3.電氣設備特性的變化

　　變壓器油的介質損耗因數可以反映新油的精細凈化處理水平和工作油的脆化程度。新油的介損因數低于0.005。隨著變壓器運行時間的提高，變壓器油質會(huì )受到各種因素的影響，介質損耗因數會(huì )逐漸擴大。如果介質損耗因數達到一定的標準值，說明變壓器油質已受到嚴重污染和變質，應查明空氣污染物的來源并過濾解決或考慮換油。此外，變壓器油的擊穿場強還受水分含量和機械設備殘留物的影響。當油中水分含量過大或油中機械設備殘渣顆粒增多時，擊穿場強會(huì )進一步降低，影響設備性能。運行安全平穩。

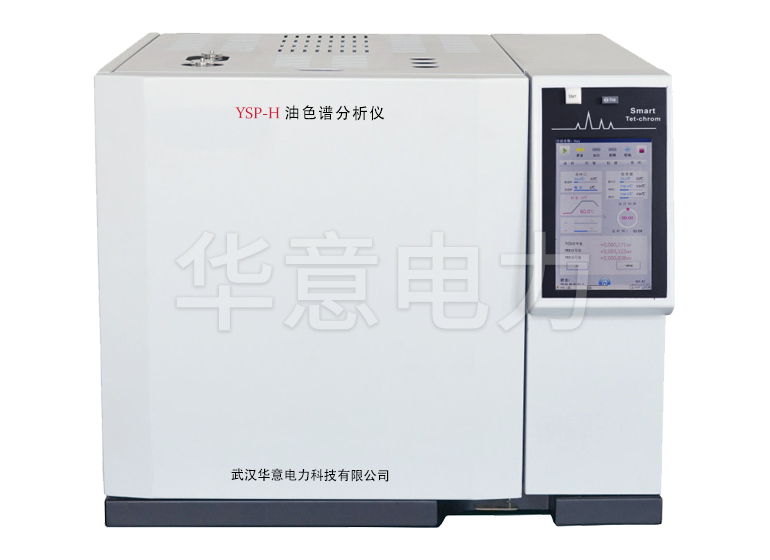

　　三、變壓器油譜分析

　　當實驗數據信息在標準值范圍內且開發無明顯改善時，判別機設備運行正常。當實驗數據信息超過關注值或快速改善時，采用三比法、脹氣速度等，對電流互感器內部運行狀況進行深入分析識別。下面就變壓器化簡實驗中相關數據信息的內涵做一個簡單的說明。首先要做的是調查水分。如果發現變壓器內水分過多，則意味著會(huì )加速變壓器油的脆化，影響絕緣強度。當油路堵塞時，變壓器部分溫度會(huì )升高，導致故障；其中散碳的出現會(huì )增加變壓器發生充放電故障的概率；而當PH呈酸性時，變壓器油的電導率會(huì )增加，介電強度會(huì )降低；此外，通過變壓器油的開閃點和耐壓試驗，可以確定機械設備的電隔離充放電、運行熱值和耐壓狀態。如有異常，應及時維護。變壓器油的電導率會(huì )增加，介電強度會(huì )降低；此外，通過變壓器油的開閃點和耐壓試驗，可以確定機械設備的電隔離充放電、運行熱值和耐壓狀態。如有異常，應及時維護。變壓器油的電導率會(huì )增加，介電強度會(huì )降低；此外，通過變壓器油的開閃點和耐壓試驗，可以確定機械設備的電隔離充放電、運行熱值和耐壓狀態。如有異常，應及時維護。

　　好的變壓器油應該是一種清潔、透明的液體，沒有沉淀物、機械雜質的懸浮固體和棉狀物質。如果被污染氧化，產生樹脂和沉淀物，變壓器油質會(huì )變差，顏色會(huì )逐漸變成淡紅色，直至變成深棕色液體。

　　當變壓器出現故障時，油的顏色也會(huì )發生變化。一般情況下，變壓器油呈淺褐色時，不宜重復使用。此外，變壓器油可以表現為渾濁的乳白色、油黑色和深色。變壓器油呈渾濁乳狀，說明油中含有水分。油色較深，說明變壓器油老化。油色為黑色，甚至有焦味，說明變壓器內部有故障。
