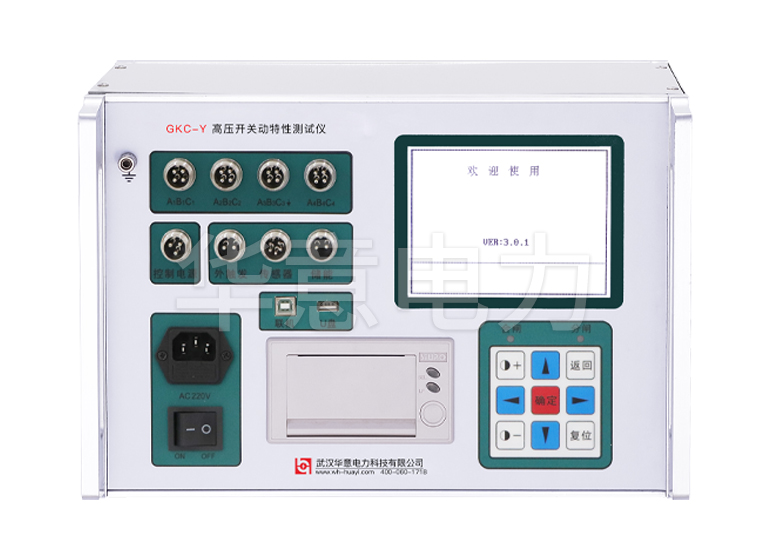

現場使用高壓開關動態特性測試儀控制分合閘操作時，開關不動作如何處理？

　　1、現場合分閘控制接線錯誤或控制回路有問題

　　解決方法：查找現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助觸點。

　　檢查控制回路以確保回路暢通。

　　2、高壓開關動態特性測試儀提示“輸出短路或負載過大，請關機檢查控制接線”

　　(1)控制接線錯誤，導致儀表輸出短路，導致短路保護功能啟動，儀器“合、開控制電源”無輸出。

　　解決方法：高壓開關動態特性測試儀關機后，按上面第一條和第一條檢查接線。

　　(2)勵磁線圈負載過大，高壓開關動態特性測試儀不能正常驅動

　　處理：

　　1）對于電磁機構的開關，開關合閘線圈所需的驅動電流很大（可達100A或幾百安培），儀表工作電源的最大負載能力為20A。造成負載過大，高壓開關動態特性測試儀不能正常驅動。

　　在現場，合閘控制線一般接在合閘線圈前級的合閘接觸器線圈上，用高壓開關動態特性測試儀來控制開關接觸器的合閘。開關合閘線圈由接觸器驅動，使開關動作。或“外觸發”操作開關合閘方式。

　　2）對于液壓和彈簧機構開關，當輸出電流大于6A時，儀器默認為“超載”。仔細檢查或用萬用表測量合閘線圈電阻值，確認合閘線圈電流較大。然后請仔細檢查接線，確認合閘輸出沒有短路，然后取消儀表測試的短路保護功能。
