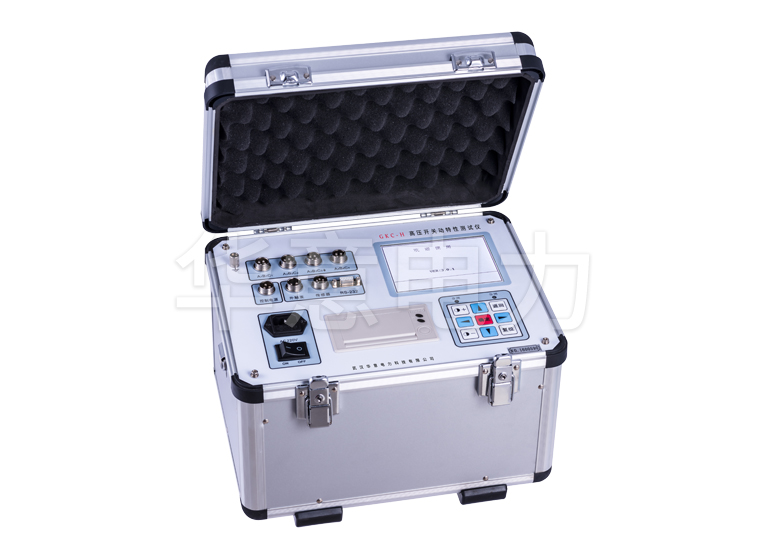

高壓斷路器分析儀（CB分析儀） 專為各種斷路器開關柜的動態分析而設計。可準確測量斷路器各種電壓等級的高壓電路參數的機械特性和動態特性，如少油、多油、真空、六氟化硫等。具體測試要求和時間如下：

　　1、測量時間：不小于斷路器合閘時間，分辨率為0.01ms；

　　2、時間測量誤差：200ms±0.1ms以?xún)龋?00ms±2%以上；

　　3、同步時間測量誤差：測試儀同步時間不大于±0.1ms；

　　4、測量斷路器的合分閘時間時，應設置合閘電源與分閘電源的觸發時間差：

　　開合時間S1=分合時間+無電流間隙時間-合合時間合合

　　分合時間S2=合合時間+金短時間-分合時間

　　其中，開啟時間和關閉時間都是提前測量的。高壓開關廠家提供的無電流間隙和金屬短路時間，設置時間應略小于規定值（如無電流間隙時間標準為300ms，可設置）280ms左右；如果金屬短路時間為 60 ms，可設置為50 ms左右）。

　　高壓開關動態特性測試儀測試數據分析處理

　　1、試驗結果應與斷路器手冊中給出的數值相比較，應符合制造廠的要求；

　　2、如果測試項目中存在不符合廠家要求的測試數據，首先檢查接線情況、參數設置、儀表條件是否符合測試要求；

　　3、當閘門開啟時間不符合規范要求時，可能的原因有：一是頂桿和閘門開關的位置不合適；二是開春累；三是開路距離或超車不符合要求。根據廠家技術要求，調整開啟電磁鐵、啟閉彈簧和機構連桿；

　　4、當合閘時間不符合規范要求時，可能的原因有：一是單次開合時間不符合規范要求；其次，斷路器的操作機構存在脫扣性能。綜合分析以上原因，根據廠家技術要求調整單次啟閉時間或調整釋放；

　　5、當不同周期的數值不符合規范要求時，可能的原因有：一是三相分閘距離不一致；二是分相機構的電磁鐵動作時間不一致。應綜合分析以上原因，根據生產廠家的技術要求，對啟閉彈簧、機構連桿進行調整。
