串聯諧振有什么特征
發布時間：2022-08-17 17:25:25
瀏覽次數：3627

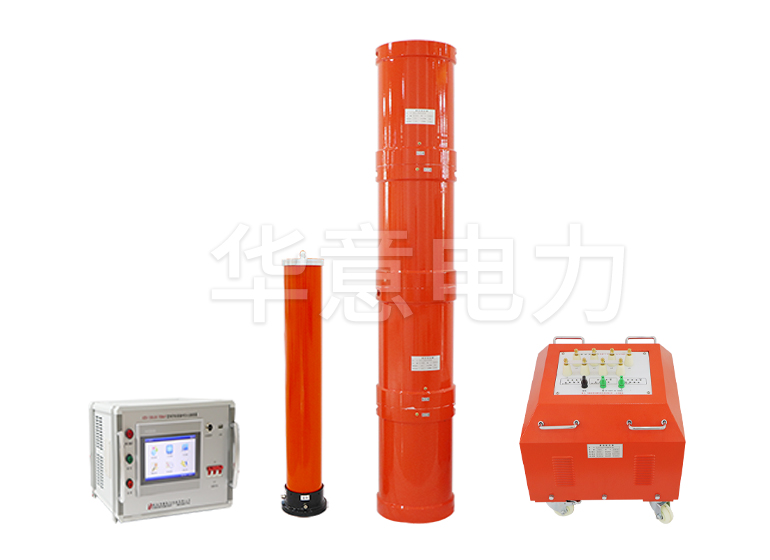

變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
電路發生串聯諧振現象后會(huì )有哪些特性：
1.電流與電壓相位相同，電路呈電阻性。
2.串聯阻抗最小，電流最大：這時Z＝R，則I＝U/R。
3.電感端電壓與電問容端電壓大小相等，相位相反，互相補償，電阻端電壓等于電源電壓。
4.諧振時電感（電容）端電壓與電源電壓的比值答稱為品質因數Q，也等于感抗（或容抗）和電阻的比值。當Q＞＞1時，內L和C上的電壓遠大于電源電壓（類似于共振），這稱為串聯諧振，常用于信號電壓的放大；但在供容電電路中串聯諧振應該避免。
