干式變壓器繞組的直流電阻測量
發布時間:2022-09-19 23:45:10
瀏覽次數:5088

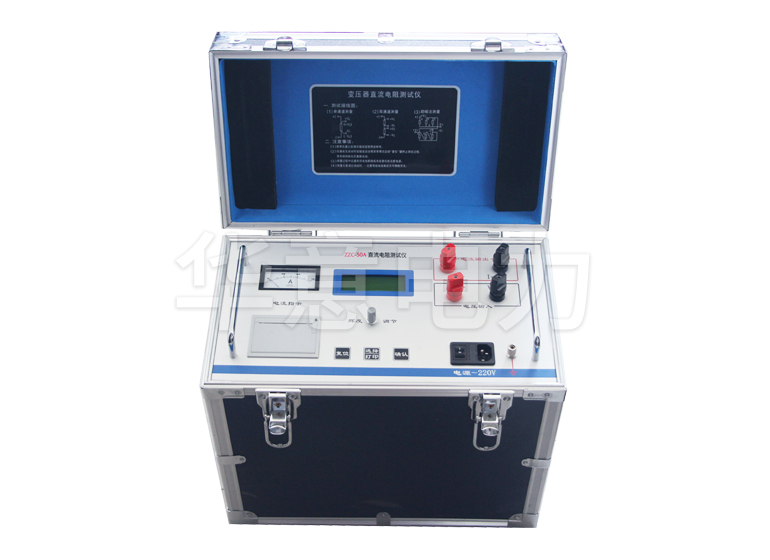

一、繞組直流電阻測量的目的
1.1繞組線連接處的焊接或機械連接是否良好,有無焊接或連接不良。
1.2 管腳與外殼、管腳與分接開關的連接是否良好。
1.3 引線之間的焊接或機械連接是否良好。
1.4 導線規格和電阻率是否符合要求。
1.5 各相繞組的電阻是否平衡?
1.6 變壓器繞組的溫升是根據溫升試驗前繞組的冷阻和溫升試驗后端口電源的瞬時熱阻計算的,所以溫升試驗需要測阻值。
二、測量條件
2.1 應記錄被測繞組的溫度和繞組端子間的電阻,測量應為直流電。
2.2 應注意盡量減少測量中自感的影響。
2.3 測款,變壓器在恒溫環境下的靜止時間不應小于3h。
2.4 繞組溫度應與繞組電阻同時測量。
三、測量標準
對于1.6MVA以下的變壓器,相間差一般不應大于三相平均值的4%,線間差一般不應大于三相平均值的2%。
四、測量結果的計算
4.1 R0=Rm*(235+T1)/(235+T2) 銅235 鋁225。
4.2 線間電阻換算△接Y。
五、測量時的注意事項
5.1 用于測量直流電阻的電流應為額定電流的2%-10% ,不超過額定電流的20% ,避免電流引起的誤差引起繞組發熱溫度。
5.2當直流電路中有電流I時,變壓器鐵心磁場斷開時會(huì )產生高壓,可能危及人身安全,損壞儀器。因此,需要一個放電電路來使電流從 I 緩慢流過電阻器上的損耗。一個小時后斷開線路。
每次側邊的電阻值都必須換算成相同的溫度進行比較,如果比較結果中的直流電阻沒有超標,但是每個量的值都有增加,也應該引起足夠的重視。如果變壓器的中性點沒有引出線,當三相線電阻的不平衡值超過2%時,需要將線電阻換算成相電阻才能發現缺陷。
