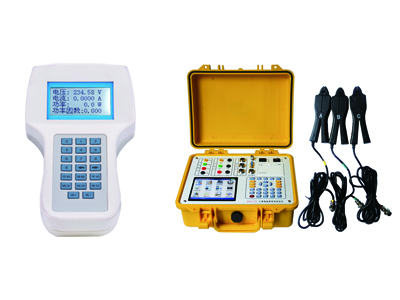

電能表現場校驗儀專門為電力系統現場檢驗電網計量表計運行誤差和故障檢測而設計,該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。

設備要求：

電能表現場校驗儀的準確度等級應至少高出被校電能表兩個等級，且電壓、電流、功率測量的準確度等級均不低于0.5級。

現場校驗所使用的導線應為專用導線，具備不同顏色和相別標志，確保連接正確無誤。

接線方式：

初始連接試驗線路時，應確保標準電能表線路連接正確，避免短路或斷路現象，并檢查電壓線之間是否存在短路及電流線是否有斷路或接觸不良的情況。

使用鉗型互感器進行測量時，需保證鉗口的清潔和接觸緊密，以提高測量的準確性和重復性。

操作注意事項：

在接通和斷開電流端子時，必須使用相關儀表進行監視，防止電壓回路短路或接地，避免引起保護裝置動作或跳閘。

采用鉗型互感器接入時，要按正確的電流方向和相序逐一將電流線夾緊在鉗口中心，電壓端的接入則需按正確的相序將被檢表電壓端與校驗儀電壓端并聯。

環境條件：

校準時應滿足一定的環境條件，如環境溫度應在5～35攝氏度之間，相對濕度不超過80%等，以確保校準結果的準確性。

測量原理：

理解電能表現場校驗儀的測量原理，如采用標準表法中的定低頻脈沖法，對測量結果的正確性判斷提供技術支持。

誤差判斷：

僅通過測得的電能誤差來判斷在線運行的電能表的計量是否準確是不夠的，還需要結合實際用電負載，使用矢量分析功能或畫六角圖的方法，判定電能表本身接線無誤后，再進行誤差測量。

總的來說，在使用電能表現場校驗設備時，應注意確保設備的準確性和可靠性，嚴格遵守操作規程，正確接線，并在合適的環境條件下進行校準工作。通過這些措施，可以有效保障校驗的準確性和安全性。
