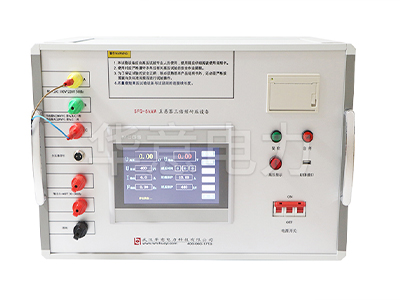

多倍頻感應耐壓測試儀的工作原理是通過數字波形合成技術和大功率SPWM脈寬調制技術，實現調頻調幅電源輸出。

以下是對其工作原理的詳細介紹：

1. 主板控制

· 單片機核心：主板以單片機為核心，通過數據總線連接顯示模塊和打印機，串行口與變頻電源和測量板連接。

· 人機界面：顯示器采用大屏幕點陣液晶顯示器，全中文菜單，操作簡單。

· 聯機接口：主板還可以與配套使用的高壓分壓器聯機，用于監測一次側的高壓。

2. 變頻電源

· 數字波形合成：由時鐘發生器產生的脈沖驅動計數器，計數器的輸出用于掃描波形數據ROM的地址線，從而將ROM中正弦變化的數據輸出至D/A轉換器的輸入端，得到一個正弦變化的模擬信號。

· 調幅技術：正弦信號輸入到有D/A轉換器構成的調幅電路，單片機通過設置D/A轉換器的數據完成信號的調幅功能。

· SPWM技術：由于儀器需要大功率的變頻電源輸出，采用了正弦波脈寬調制技術（SPWM），加上大功率智能模塊（IPM）作為功率驅動電路，最終由輸出隔離變壓器輸出。

3. 采樣測量

· 高速采集：測量板在單片機的控制下運用實時高速采樣技術，對輸出電壓電流信號進行采集和計算。

· 數據傳輸：測量結果通過串行口傳送至主機板，并在液晶屏上顯示。

· 計算存儲：?jiǎn)纹瑱C將經過電壓互感器和電流互感器輸出的信號做實時高速的整周期同步采樣，將采樣的數據存在數據存儲器中，然后根據電工學原理計算出電壓、電流的有效值，以及功率和功率因素的結果。

4. 操作流程

· 自動試驗：當參數配置完成后，系統會(huì )自動按照預先設定的頻率進行升壓、計時及降壓。

· 手動試驗：用戶可以選擇合適的步進電壓并手動進行升壓或降壓來達到目標電壓。

· 保護機制：具備完善的過壓和過流保護功能，且均可由用戶設定。

5. 結構特點

· 一體化設計：設備輕便，易于攜帶，抗震設計確保長途運輸中不會(huì )損壞儀器。

· 數據顯示：背光式大屏幕液晶屏顯示清晰，內裝微型熱敏打印機，可快速打印顯示內容。

· 數據存儲：內置EEPROM存儲器，可存儲多達92組數據，存滿后還可覆蓋。

綜上所述，多倍頻感應耐壓測試儀通過先進的數字技術和模塊化設計，實現了高精度、多功能的測試需求，為電力系統的可靠性和安全性提供了有力保障。
