變壓器空載負載特性測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式真彩色液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。
1.2 性能特點
1. 可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗。
2. 可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
3. 可測量三相電壓、三相電流、平均電壓、平均電流、兩相有功功率（因采用兩功率表法，在此只顯示A、C兩相的功率）、總功率。
4. 可測量各相電壓和電流的2－42次諧波的含量以及各個信號的總畸變率（諧波失真度）。
5. 可顯示各相電壓和電流的實時波形，直觀的顯示出波形的畸變情況。
6. 電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會(huì )因電壓檔位選錯而對儀器本身有所損壞。
7. 大屏幕、全漢字菜單及操作提示實現友好的人機對話，導電橡膠按鍵使操作更簡便，高亮度的真彩色液晶顯示，可適應冬夏各季。
8. 用戶可隨時將測試的數據通過微型打印機將結果打印出來。
9. 所有的測試結果可以記錄的形式保存起來，以備查閱。
10. 內置真時鐘，可實時顯示當前的日期和時間，在存儲記錄時可同時將試驗時間存儲下來。
1.3 技術指標
1. 輸入特性
電壓測量范圍：0～750V 寬量限
電流測量范圍：0～5～100A內部全部自動切換量程
2. 準確度
電壓：±0.2％
電流：±0.2％量程
功率：±0.5%（CosΦ>0.1），±1.0%（0.05<CosΦ<0.1）
3. 工作溫度：－10℃～+40℃
4. 工作電源：交流160V～265V
5. 絕緣
⑴電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6. 體積：32cm×24cm×13cm
7. 重量：3Kg
1.4 結構外觀
儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。
1. 結構尺寸

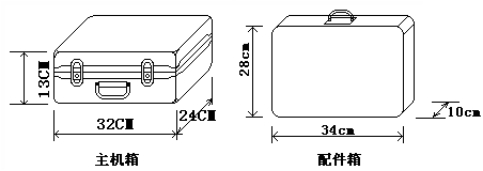

圖一 主機與配件箱尺寸
2. 面板布置
面板布置圖如（圖二）

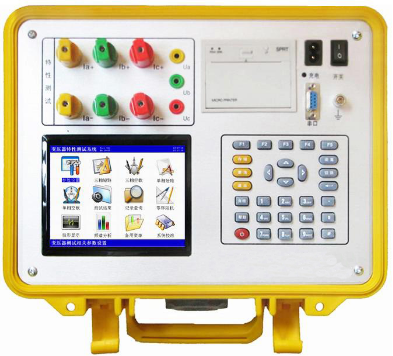

圖二 面板布置圖
如圖二所示：最上方從左到右依次為特性測試用端子（Ia正負輸入端子、Ib正負輸入端子、Ic正負輸入端子、電壓端子Ua、Ub、Uc、），打印機、電源插座及開關、RS232通訊接口、接地端子、注意在操作時一定要確保所接的端子正確，否則有可能會(huì )影響測試結果甚至損壞儀器；面板左下方為高亮度液晶顯示屏；液晶右側為導電橡膠鍵盤。
3. 鍵盤說明
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。
各鍵功能如下：
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單；在參數設置功能屏下上下鍵用來切換當前選項。
?鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入并使剛鍵入的數字有效。
退出鍵：返回鍵，按下此鍵均直接返回到主菜單。
存儲鍵：用來將測試結果存儲為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：按此鍵可在在主菜單下直接進入設置屏進行參數的設置。
切換鍵：保留功能，暫不用。
自檢鍵：保留功能，暫不用。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：在溫度設置時代表“負號”，例如：設置“－5℃”需按“＃”鍵，再按“5”鍵，再按“確定”鍵完成。
F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。
1.5 液晶界面
液晶顯示界面主要有十三屏，包括主菜單、十二個子功能界面，下面分別加以詳細介紹。
1. 主菜單界面

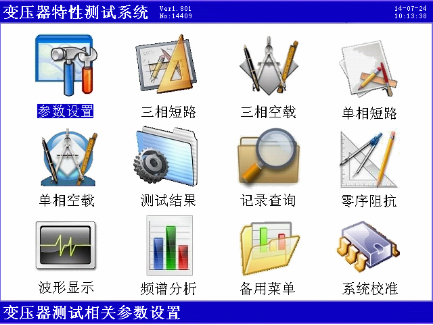

主菜單界面如圖三所示
圖三 主菜單界面
主菜單共有十二個可選項，包括：參數設置、三相短路、三相空載、單相短路、單相空載、測試結果、記錄查詢、零序阻抗、波形顯示、頻譜分析、備用菜單、系統校準。當光標指向哪一個功能選項時，哪個圖標就變?yōu)榉窗罪@示，可見圖四界面中選中項為‘參數設置’功能，按上下左右鍵可改變光標指向的選項。此時，按‘
’鍵進入選中的功能顯示屏。
2．設置參數界面

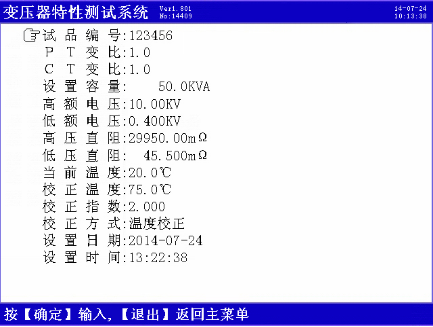

在選中‘設置參數’功能時進入特性測試參量設置屏（如圖四所示），在此屏中可對變壓器特性測試的必要的參數進行設置，包括：試品編號、PT變比、CT變比、設置容量、高額電壓、低額電壓、高壓直阻、低壓直阻、當前溫度、校正溫度、校正指數、校正方式、設置日期、設置時間。共十二個項目。
圖四 設置參數屏
各項參數的含義和作用如下：
? 試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數），以便在查閱時不會(huì )將幾組結果混淆。
? 電壓變比，電流變比：當采用外接電壓、電流互感器進行擴展量程試驗時，需要將參數設置為相應的數值。例如：采用10KV/400V時，應將電壓變比設置為25。
? 設置容量：被測變壓器的額定容量值，用于確定被測變壓器的額定電流等參數。
? 高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器。
? 低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器。
? 高壓直阻：被測變壓器的高壓側繞組的直流電阻值，在這里取3個線電阻平均值。
? 低壓直阻：被測變壓器的低壓側繞組的直流電阻值，在這里取3個線電阻平均值。
? 當前溫度：輸入當前的被測變壓器的本體溫度，用于對測試結果自動做溫度校正，
? 校正溫度：短路試驗數據折算的標準溫度；因國標給定的短路試驗數據都是在規定的標準溫度的情況下測試得出，不同類型的變壓器的標準溫度也不同，例如：油浸式變壓器的標準溫度為75℃。
? 校正指數：數值決定于鐵芯硅鋼片種類，熱軋的取1.8，冷軋的取1.9~2。
? 校正方式：指短路試驗進行溫度校正的方式，分為普通溫度校正和直阻式溫度校正（帶附加損耗溫度校正）兩種。
? 設置日期：對當前日期（年月日）進行設置，設置方法為直接輸入相應的數字后按確定即可。
? 設置時間：對當前時間（時分秒）進行設置，設置方法為直接輸入相應的數字后按確定即可。
3．三相短路參數測量界面
在選中‘三相短路’項目時，進入三相三線法測量特性的短路參數測量屏，如圖五所示：

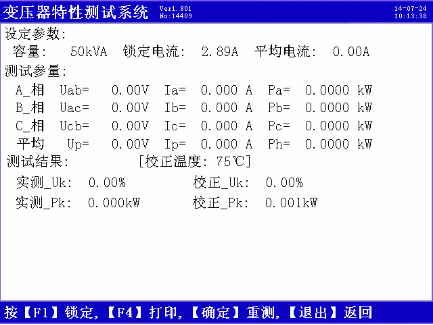

圖五 三相短路屏
屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、校正到額定條件的阻抗電壓、負載損耗、校正到額定條件的負載損耗；并提示出鎖定條件的電流值。當施加測試電源后（用調壓器加壓，根據實測電流來調節，將其調到銘牌中高壓側額定的數值），待數據穩定時按F1鍵將數據鎖定（屏中會(huì )提示“已鎖定”），如果三相平均電流的數值達到鎖定目標值（圖中為2.89A）將自動鎖定，并得出最終結果。
4．三相空載參數測量界面

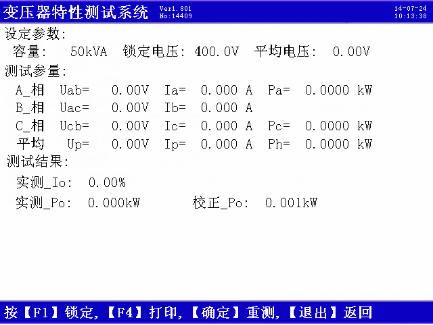

在選中‘三相空載’項目時進入三相三線法測量空載參數測量屏，如圖六所示：
圖六 三相空載屏
屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗、校正到額定條件的空載損耗；并提示出鎖定條件的電壓值。當施加測試電源后（用調壓器加壓，根據實測電壓來調節，將其調到銘牌中低壓側額定的數值），待數據穩定時按鎖定鍵將數據鎖定（屏中會(huì )提示“已鎖定”），如果三相平均電壓的數值能達到鎖定目標值（圖中為0.4KV）將自動鎖定，并得出最終結果。
5．單相短路測量界面
在選中‘單相短路’項目時進入單相法測量特性的短路參數測量屏，如圖七所示：

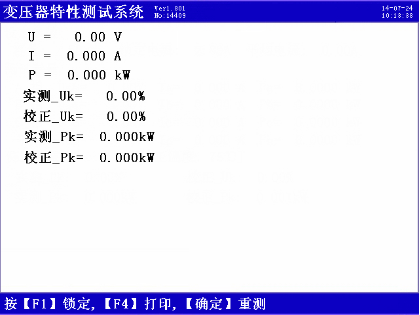

圖七 單相短路屏
屏幕顯示出單相法測量變壓器短路損耗的實測參數，包括：電壓、電流、功率、阻抗電壓、短路損耗、短路損耗校正值；測量單相變壓器的短路損耗參數時也用這個界面。
6．單相空載測量界面

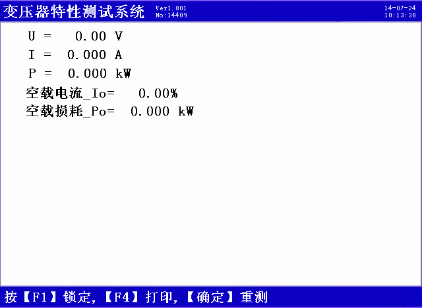

在選中‘單相空載’項目時進入單相法測量特性的空載參數測量屏，如圖八所示：
圖八 單相空載屏
屏幕顯示出測量單相變壓器空載損耗的實測參數，包括：電壓、電流、功率、空載電流百分比、空載損耗校正值；測量單相變壓器的空載損耗系列參數時也用這個界面。
7．測試結果界面

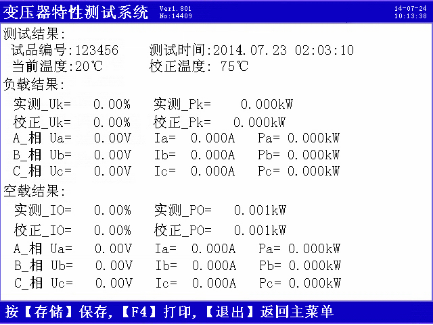

測試結果屏用來查看剛進行的特性試驗的各種數據，如圖九所示：
圖九 測試結果屏
當做完三相短路和三相空載試驗并鎖定數據后，進入此界面儀器根據實測數據對被測變壓器的各參數進行誤差計算。可顯示出實測的阻抗電壓、校正到額定條件下的阻抗電壓、實測負載損耗、校正到額定條件下的負載損耗、實測的空載電流百分比、校正到額定條件下的空載電流百分比、實測空載損耗、校正到額定條件的空載損耗，當前測試的溫度和要校正到的溫度值。可以按存儲鍵將這些數據保存下來，以備查閱。
8．記錄查詢界面

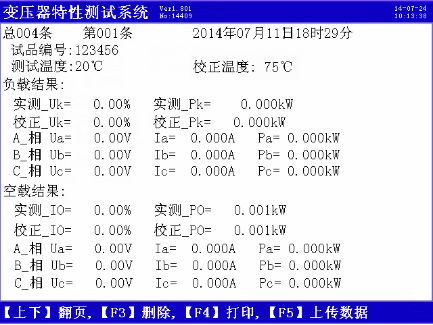

記錄查詢屏是用于瀏覽已經保存的特性試驗的記錄各種數據，如圖十所示：
圖十 記錄查詢屏
記錄數據包括：試驗進行的日期時間、被測變壓器的編號、試驗時變壓器的本體溫度，要校正到的溫度、實測阻抗電壓、校正到額定條件的阻抗電壓、實測負載損耗、校正到額定條件的負載損耗、實測空載電流百分比、校正到額定條件下的空載電流百分比、實測空載損耗、校正到額定條件的空載損耗。按上下鍵可查看相鄰的其他記錄，F3鍵可以刪除F4可打印記錄，F5可上傳當前實驗記錄。
9.零序阻抗界面

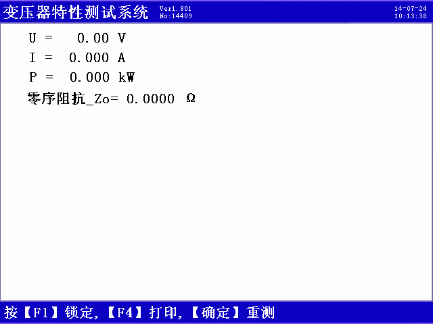

在選中‘零序阻抗’項目時進入零序阻抗參數測量屏，如圖十一所示：屏幕顯示出零序阻抗的實測參數，包括：測試電壓、測試電流、測試功率、零序阻抗。
圖十一 零序阻抗屏
10. 波形顯示界面
在選中‘波形顯示’項目時進入零序阻抗參數測量屏，如圖十二所示：

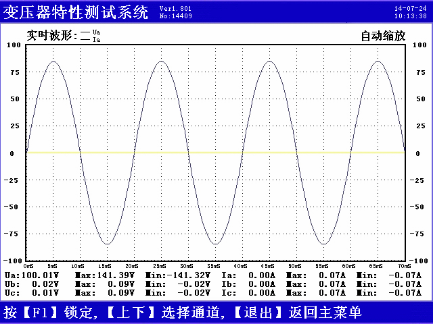

圖十二 波形顯示屏
在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為A、B、C三相所有的電壓電流的波形 , 用上下鍵來切換不同的相別；可切換為A相電壓、電流的波形，B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相電壓的波形，A、B、C三相電流的波形。可以做為簡單的示波器使用。
11. 頻譜分析界面
在選中‘頻譜分析’項目時進入諧波測量屏，如圖十三所示：

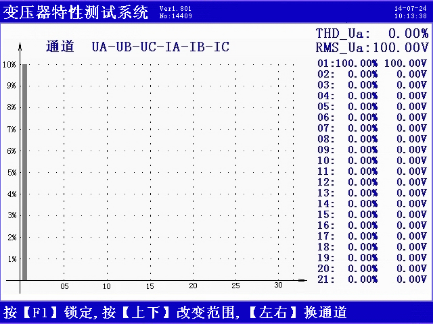

圖十三 頻譜分析屏
此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流、B 相電流和C 相電流的諧波含量分布柱狀圖，相鄰次數的諧波含量柱用不同的顏色區分開，每10種顏色為一組，循環顯示；因32次以上的諧波一般情況下用不到，我們在柱狀圖里只顯示到32次。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0%-10%表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10%時進行放大顯示，即以10%做為滿刻度；當有一項以上的諧波含量大于10%時，以正常刻度顯示，即以100%做為滿刻度），橫坐標的指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和1－42次各次諧波的數值（用↑、↓鍵來翻頁）。無失真的信號應顯示第一次諧波（基波）。測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。
12. 備用菜單界面
在選中‘備用菜單’項目時進入備用屏，無任何操作。
13. 系統校準界面
在選中‘系統校準’項目時進入系統校準警告屏，如圖十四，此屏是我廠出廠前精度校準用，用戶不允許操作。
圖十四 系統校準屏
