3.1　CT伏安特性和誤差曲線計算

3.1.1　CT伏安特性試驗參數設置

在互感器綜合測試儀主界面中選中電流互感器，點擊旋轉鼠標進入CT測試主界面,如圖3.1所示。

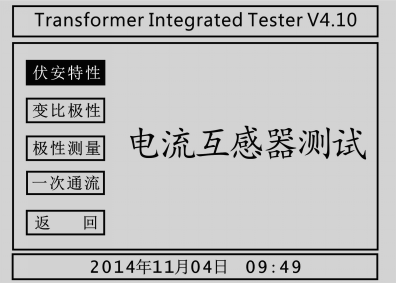

圖3.1　CT測試主界面

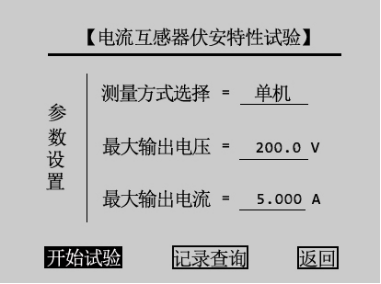

圖3.2　CT伏安特性試驗參數設置界面

 進入CT測試主界面后，轉動旋轉鼠標將光標移動至伏安特性選項并按下進入CT伏安特性試驗參數設置界面，如圖3.2所示。通過旋轉鼠標可改變當前所選擇選項的數值，將光標移動至返回，按下鼠標則可返回至CT測試主界面，CT伏安特性試驗參數設置界面各參數含義如下：

測量方式選擇：有“單機”和“升壓器”兩種試驗方式，用戶根據實際需要來選擇測量方式。

最大輸出電壓：最大輸出電壓是指電流互感器二次側所能承受的最大電壓。“單機”測試時，內置升壓器電壓范圍為（0～1000）V，在A(yíng)C220V電源輸入情況下最高輸出電壓為600V，在A(yíng)C380V電源輸入情況下最高輸出電壓1000V。選用“升壓器”測試時，外接升壓器電壓范圍為（0～2500）V。

最大輸出電流：設置CT伏安特性試驗時的最大輸出電流值，此值一般設置為CT的額定二次電流，例如：600A/5A則二次最大電流一般設為5A，600A/1A則二次電流一般設為1A，儀器內置互感器二次側所測量的最大電流范圍為0～20A。

    注：設置最大輸出電壓和最大輸出電流可對電流互感器進行保護，在試驗過程中，一旦電壓或者電流超出設定值，儀器將自動停止升壓并返回零位，試驗自動結束。

3.1.2　CT伏安特性單機試驗

CT伏安特性試驗可以選擇單機試驗或外接升壓器試驗，單機試驗是指只需要利用儀器內置調壓器進行試驗。

1.CT伏安特性單機試驗接線方式

CT伏安特性單機試驗接線如圖3.3所示。CT伏安特性單機試驗有AC220V或AC380V兩種供電方式。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出0～600V，當輸入端子接AC380V電壓時，交流電壓輸出0～1000V。

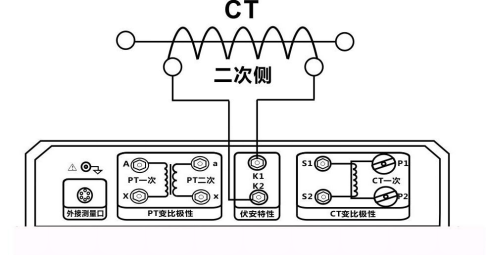

圖3.3　CT伏安特性單機試驗接線圖

注意1：做伏安特性試驗時，變比極性試驗端子嚴禁接線。

注意2：嚴禁將輸入功率電源接到儀器輸出端子，以免損壞儀器。

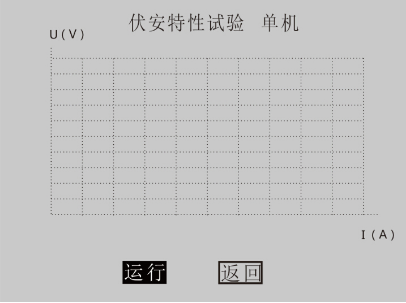

圖3.4　CT伏安特性單機試驗界面

2.試驗方法

在圖3.2界面，操作旋轉鼠標，將測量方式選擇為“單機”，并設置好其他參數，然后將光標移動至開始試驗選項并按下旋轉鼠標，進入伏安特性試驗單機界面，如圖3.4所示。光標選中運行選項并按下旋轉鼠標，儀器自動進行試驗，如果用戶想提前終止試驗，可將光標選中 停止選項并按下旋轉鼠標，儀器結束本次試驗。當儀器試驗完成后，將彈出試驗結果操作對話框，用戶可對試驗結果進行相關處理，具體操作請看3.1.4 CT伏安特性試驗結果操作說明。

3.1.3　CT伏安特性外接升壓器試驗

1.外接升壓器試驗接線

外接升壓器試驗使用選配的升壓器進行伏安特性試驗，測試二次額定電流1A的CT拐點電壓可能大于1000V，儀器單機無法升到這么高的電壓，此時可以采用選配的外接升壓器進行試驗。外接升壓器的原理是將儀器輸出電壓進行二次升壓，最高可升至2500V，外接升壓器接線方法如圖3.5所示。

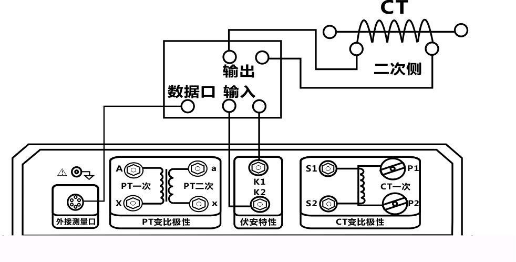

圖3.5　CT伏安特性試驗外接升壓器試驗

當交流功率電源輸入端子接AC220V電源時，經外接升壓器升壓后交流電壓輸出為0～2000V。當輸入端子接AC380V電源時，升壓后交流電壓輸出達0～2500V。

2.試驗方法

在圖3.2界面，操作旋轉鼠標，將測量方式選擇為“升壓器”，則會(huì )進入外接升壓器試驗環境，試驗過程與操作和單機試驗相同。

3.1.4　CT伏安特性試驗結果操作說明

試驗結束后，屏幕顯示伏安特性試驗曲線，如圖3.6所示。該界面上各操作說明如下：

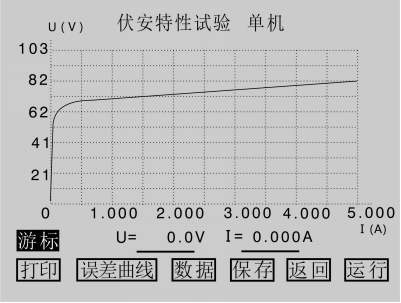

圖3.6　伏安特性試驗結果操作界面

游標：通過旋轉鼠標將光標移動至游標選項并按下，即可通過左旋或者右旋鼠標來顯示當前點的電壓、電流值，如圖3.7所示。要退出“游標” 功能，再按一次旋轉鼠標即可。

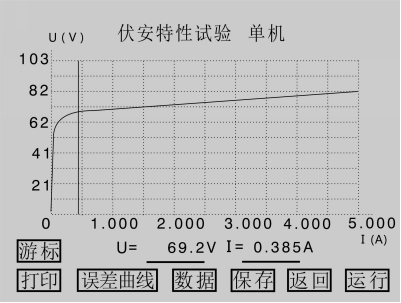

圖3.7　伏安特性試驗結果游標操作界面

打印：通過旋轉鼠標將光標移動至打印選項并按下，即可打印試驗數據。

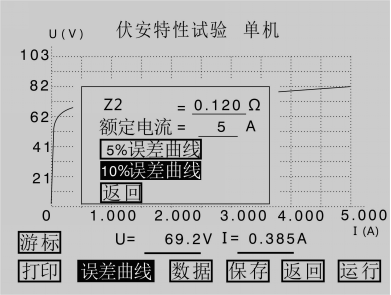

圖3.8　伏安特性試驗結果誤差曲線操作界面

誤差曲線：通過旋轉鼠標將光標移動至誤差曲線選項并按下，將彈出一個誤差曲線設置對話框，如圖3.8所示。“Z2”為CT二次線圈直流電阻。“額定電流”為CT二次側額定電流，這兩項由用戶根據實際需要來設定，并將作用于5%和10%誤差曲線的顯示效果和計算值。用戶設置好這兩個參數后，通過旋轉鼠標將光標移動至10%誤差曲線選項并按下，即可自動進入10%誤差曲線結果操作界面，如圖3.9所示。

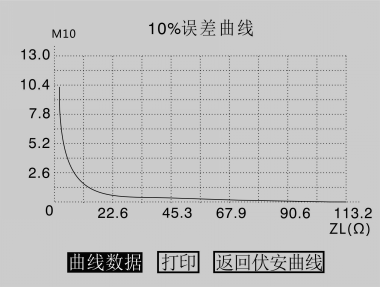

圖3.9　10%誤差曲線結果操作界面

操作旋轉鼠標將光標移動至曲線數據選項并按下，可顯示10%誤差曲線的曲線數據，如圖3.10所示，通過旋轉鼠標將光標移動至打印選項并按下，可打印10%誤差曲線，通過旋轉鼠標將光標移動至返回伏安曲線選項并按下，可自動返回到上一級伏安特性試驗結果操作界面。

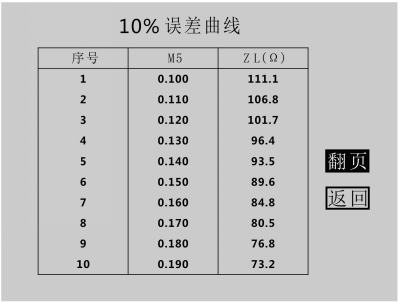

圖3.10　10%誤差曲線數據界面

將光標移動至5%誤差曲線選項并按下，即可自動進入5%誤差曲線結果操作界面。其操作方法與10%誤差曲線的操作方法一樣，請參考上述說明。

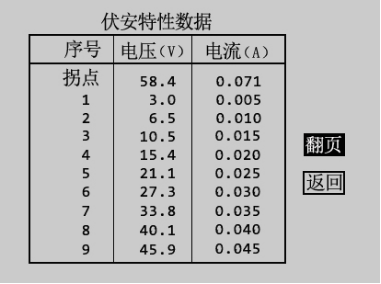

圖3.11　伏安特性試驗結果數據顯示界面

數據：通過旋轉鼠標將光標移動至數據選項并按下，屏幕顯示伏安特性試驗結果數據列表，如圖3.11所示，儀器根據所測的數據計算出拐點值，并在數據的第一行顯示。如果數據數量比較多，通過旋轉鼠標將光標移動至 翻頁選項并按下，即可查看更多的數據。通過旋轉鼠標將光標移動至返回選項并按下，可自動返回到上一級伏安特性試驗結果。

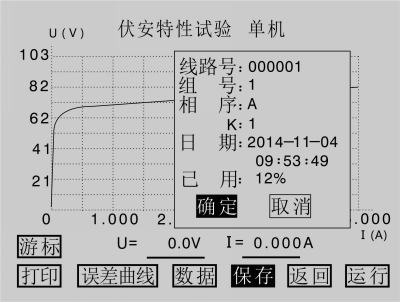

圖3.12　伏安特性測試結果保存設置界面

保存：通過旋轉鼠標將光標移動至保存選項并按下，將彈出一個伏安特性試驗結果保存參數設置對話框，如圖3.12所示。“線路號”可以設置六位，每一位用數字0～9或者“空格”表示，通過旋轉鼠標將光標移動至“線路號”右邊的選項并按下旋轉鼠標，光標縮小為一個數字大小，通過轉動旋轉鼠標可得到所需要的值，每按一下旋轉鼠標可設置下一位數字，當按完六下后，完成“線路號”的設置。“組號”由一位0～9的數字或者“空格”表示，設置方法跟“線路號”相同。“相序”由一個字母或者“空格”表示，字母可以為“A、B、C、D”中的一個，設置方法跟“線路號”相同。“K”由一位0～9的數字或者“空格”表示，設置方法跟“線路號”相同，“日期”為當前時間，“已用”表示已保存的數據量。當設置完參數后將光標移動至確定選項并按下，儀器自動完成保存并返回到上一級伏安特性試驗結果操作界面；當將光標移動至取消選項并按下，儀器自動返回到上一級伏安特性試驗結果操作界面。

返回：通過旋轉鼠標將光標移動至返回選項并按下，儀器自動返回到上一級電流互感器伏安特性試驗參數設置界面。

運行：通過旋轉鼠標將光標移動至運行選項并按下，儀器自動進行新一輪試驗，并受上一次設置的參數限定。

3.1.5　查看CT伏安特性試驗歷史數據

本儀器可以由用戶根據實際需要來保存CT伏安特性試驗結果。在圖3.2所示界面，通過旋轉鼠標將光標移動至記錄查詢選項并按下，即可進入CT伏安特性試驗記錄查詢界面，如圖3.13所示。

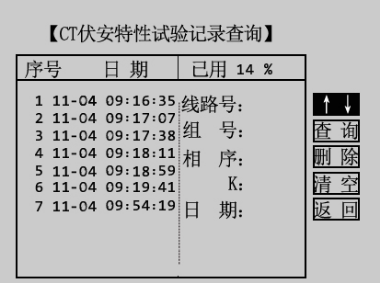

圖3.13　伏安特性記錄查詢界面

查看歷史數據的操作說明如下：

1. 序號：用戶所保存數據的順序號。

2. 日期：用戶保存數據時的實際時間。

3. 已用：用戶已存數據的組數跟儀器最大所能存儲的數據組數的比例。

 另外顯示測試記錄的線路號、組號、相序、K、日期。

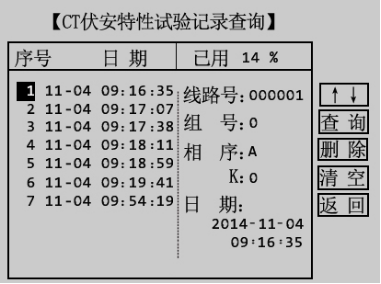

圖3.14　伏安特性記錄查詢選擇界面

4. ↑  ↓：通過旋轉鼠標將光標移動至 ↑  ↓ 選項并按下，進入已存儲的數據序號選擇界面，如圖3.14所示。通過旋轉鼠標的左旋或者右旋，用戶可瀏覽每一組試驗記錄的序號，并在右邊顯示該組試驗記錄的相關信息，選定序號后再按下旋轉鼠標，該組試驗記錄的序號和日期部分反色，光標回到右邊的操作項上，如圖3.15所示。用戶可選擇查詢、刪除、清空數據。

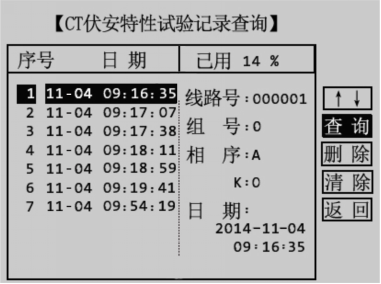

圖3.15　伏安特性歷史數據操作界面

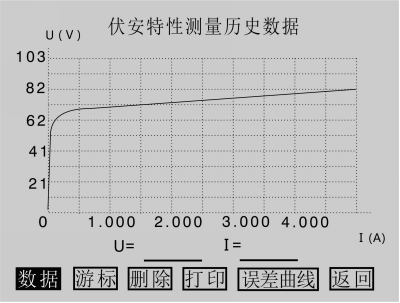

圖3.16　伏安特性測量歷史數據

5.查詢：選定數據后，通過旋轉鼠標將光標移動至查詢選項并按下，將彈出伏安特性測量歷史數據操作界面，如圖3.16所示。在伏安特性測量歷史數據操作界面下，刪除選項可刪除本組歷史數據；數據、打印﹑誤差曲線選項的意義和操作跟伏安特性試驗結果操作界面里面的對應選項相同，用戶可參考3.1.4 CT伏安特性試驗結果操作說明；返回可返回到伏安特性記錄查詢界面。

6.刪除：通過旋轉鼠標將光標移動至刪除選項并按下，將該組歷史數據刪除。

7.清空：通過旋轉鼠標將光標移動至清空選項并按下，將所有歷史數據刪除。

8.返回：通過旋轉鼠標將光標移動至返回選項并按下，則返回到上一級界面。

3.2　CT變比極性

3.2.1　參數設置

在CT測試主界面上轉動旋轉鼠標，選擇變比極性試驗，按下旋轉鼠標則進入圖3.17所示的CT變比極性試驗參數設置界面。

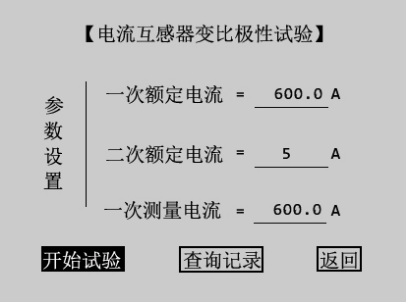

圖3.17　CT變比極性試驗設置界面

一次額定電流：電流互感器一次側的額定電流。

二次額定電流：電流互感器二次側額定電流，5A或1A。

一次測量電流：在變比極性試驗時，電流互感器一次側實際施加的電流，內置升流器升流范圍為0～600A。按被試品的比值大小來設定一次測量電流，如果一次額定電流超過600A，可將一次測量電流設為400A～600A。

3.2.2　接線方式

CT變比極性試驗接線如圖3.18所示。

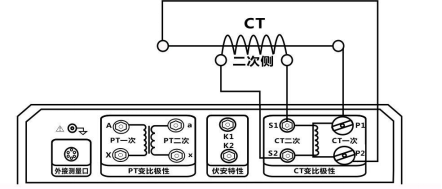

圖3.18　CT變比極性試驗接線

注意1：變比極性試驗中，由于一次側電流大，請盡量采用較粗較短的連接線，以免一次側線電阻過大導致電流無法升至“一次測量電流”設定值。

注意2：做變比極性試驗時，請先將CT二次繞組接地線斷開，以免損壞裝置。

3.2.3　試驗方法

    檢查接線完成后，選擇開始試驗選項并按下旋轉鼠標，進入變比極性測試界面，如圖3.19所示。進入變比極性測試界面后，將光標移動至運行選項并按下旋轉鼠標，儀器自動進行變比試驗。CT變比極性試驗結果操作界面顯示如圖3.20所示，在變比極性試驗過程中，選擇停止選項并按下旋轉鼠標，可提前終止試驗。

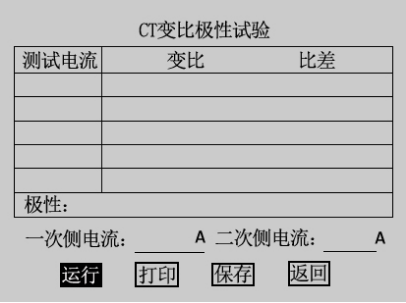

圖3.19　CT變比極性試驗測試界面

3.2.4　CT變比極性試驗結果操作說明

試驗結束后，屏幕顯示出變比極性試驗結果界面，如圖3.20所示。

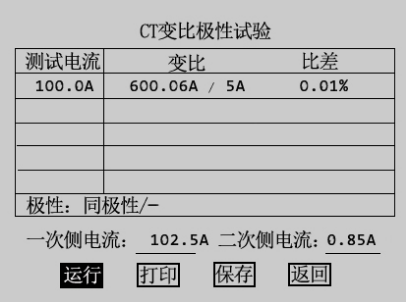

圖3.20　CT變比極性試驗結果界面

該界面上各操作功能如下：

測試電流：測試點電流值。

變比：試驗時根據一次側和二次側所測的實際電流計算出的實際變比。

比差：試驗時根據一次側和二次側所測得的實際電流計算出的實際比差。

極性：變比試驗所測得實際接線極性。

1．運行：通過旋轉鼠標將光標移動至運行選項并按下，儀器將自動進行變比極性試驗。

2．打印：通過旋轉鼠標將光標移動至打印選項并按下，即可用儀器自帶的微型打印機將當前試驗結果打印出來。

3．保存：通過旋轉鼠標將光標移動至保存選項并按下，將彈出保存設置對話框，參數設置跟伏安特性試驗結果操作中的保存參數設置相同，設置完參數后將光標移動至確定選項并按下旋轉鼠標，儀器自動完成保存，保存完畢后自動返回到CT變比極性測試結果界面。

4．返回：通過旋轉鼠標將光標移動至返回選項并按下，儀器自動返回到CT變比極性試驗設置界面。

3.2.5　查看CT變比極性試驗歷史數據

本儀器可以由用戶根據實際需要保存CT變比試驗結果。在圖3.17界面中，將光標移動至查詢記錄選項并按下旋轉鼠標，將進入CT變比極性試驗記錄查詢界面，其操作方法跟3.1.5 查看CT伏安特性試驗歷史數據相同。

3.3　CT極性測量

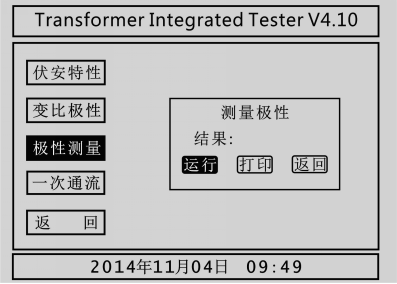

在CT測試主界面中光標選擇極性測量選項，點擊旋轉鼠標進入CT極性測量界面如圖3.21所示。CT極性試驗接線與CT變比極性試驗接線方式相同，按下運行后，儀器會(huì )自動檢測所連接CT的極性。選擇打印選項則將試驗結果打印，選擇返回選項則返回至CT試驗主界面。

圖3.21　CT極性測量界面

3.4　CT一次通流

本儀器可以由用戶根據實際需要進行一次通流檢查實驗，在CT測試主界面中光標選擇一次通流選項，點擊旋轉鼠標進入CT一次通流試驗界面如圖3.22所示。

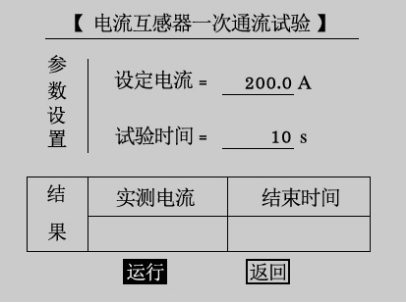

圖3.22　CT一次通流試驗界面

3.5.1　參數設置

設定電流：一次通流電流值，最大為600A，儀器默認電流值為200A。

試驗時間：電流保持時間以倒計時實時顯示，儀器默認時間為10s。0～200A:最大保持300秒，200A～400A:最大保持120秒，400A～600A:最大保持10秒。

注意1：當做一次通流試驗時，為避免因發熱引起的內部器件損壞，嚴禁連續做一次通流試驗，當通流電流大于200A時，兩次一次通流試驗時間間隔必須大于3分鐘。

注意2：當通流電流≥400A時，必須使用AC380V輸入電源。

3.5.2　接線方式

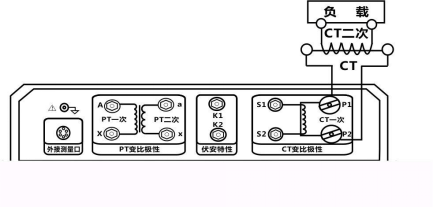

接線方式如圖3.23所示，被測CT一次側與儀器CT一次端子P1、P2連接，被測CT二次側與負載連接。

圖3.23　CT一次通流試驗接線

3.5.3　試驗方法

檢查接線完成后，光標移動至運行選項并按下，儀器進入升流狀態。界面實時顯示升流電流值，當升流至設定電流后，儀器停止升流并保持當前電流輸出，用于檢查CT二次回路的完整性，此時儀器界面顯示實測電流和結束時間，如圖3.24所示。在此界面中點擊停止或結束時間為零后，調壓器自動歸零，停止輸出電流，完成一次通流試驗。試驗結束后，界面顯示試驗結束，如圖3.25所示。

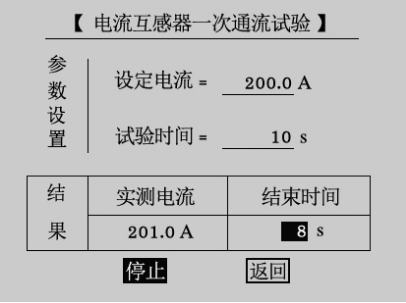

圖3.24　CT一次通流試驗中

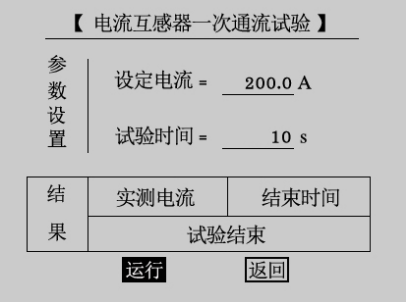

圖3.25　CT一次通流試驗結束
