HTFA-SYQ伏安特性測試儀專用升壓器 參數型號|華意電力
發布時間：2016-03-29 09:00:00
瀏覽次數：4329
HTFA-SYQ伏安特性測試儀專用升壓器是伏安變比極性綜合測試儀(以下簡稱“伏安主機”)的專用配套儀器。最高電壓達到2500V，最大電流3A。用于高拐點（拐點電壓大于1000V）電流互感器或電壓互感器伏安特性試驗和耐壓值大于1000V的交流耐壓試驗。
1.2 儀器特征
1.輸出容量大：儀器額定輸出容量5kVA。
2.升壓電壓高：最高升壓電壓2500V，最大電流3A。
3.分辨力高：電壓分辨力0.1V，電流分辨力1mA。
4.接線簡單：各功能使用獨立接線柱，接線接單，易學易用。
5.配置靈活：根據需求與伏安主機配合使用，伏安主機亦可獨立使用。
1.3 技術指標
主機電源輸入電壓 | AC380V | AC220V |
外接升壓器 | 0～2500V、0～3A | 0～2000V、0～3A |
分辨力 | 0.1V、1mA |
精度 | ≤0.5% |
質量 | 25kg |
體積 | 360（L）×340（W）×335（H）mm3 |
1.4 面板說明

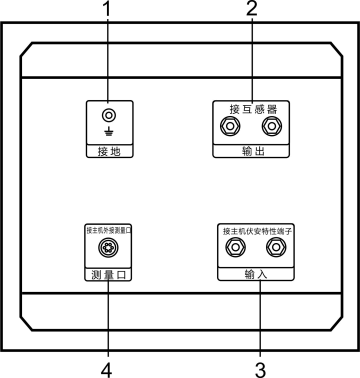

圖一 面板結構圖
1.接地端子 | 2.升壓器輸出端子 | 3.升壓器輸入端子 | 4.數據測量接口
|
