2.1 用戶接口和操作方法

1. 電流互感器試驗

在參數界面，用 旋轉鼠標切換光標到互感器類型欄，選擇互感器類型為電流互感器。

2. 試驗接線

試驗接線步驟如下：

第一步：根據表2.1描述的CT試驗項目說明，依照圖2.1或圖2.2進行接線（對于各種結構的CT，可參考附錄D描述的實際接線方式）。

表2.1  CT試驗項目說明

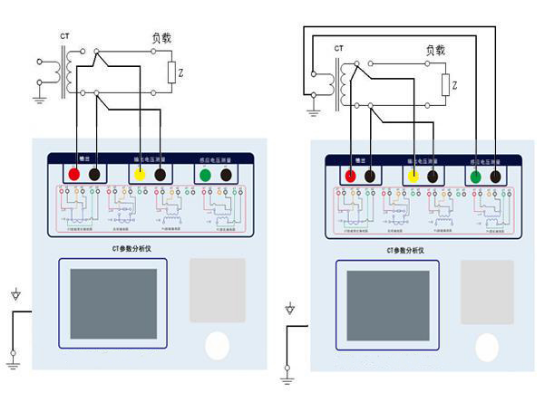

圖2.1  CT直阻、勵磁、變比試驗接線方式   圖2.2  CT二次負荷試驗接線方式

第二步：同一CT其他繞組開路，CT的一次側一端要接地，設備也要接地。

第三步：接通電源，準備參數設置。

3. 參數設置

試驗參數設置界面分別如圖2.3、圖2.4。

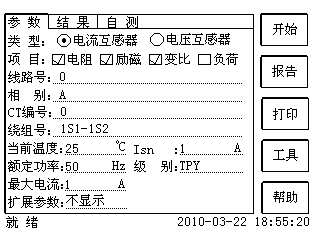

圖2.3  基本參數設置界面

圖2.4  擴展參數設置界面

參數設置步驟如下：

用旋轉鼠標 切換光標到要設置的參數位置。

    （1）線路號、相別、CT編號、繞組號：可輸入字母和數字，默認保存的報告文件名為“CT_線路號_相別_CT編號_繞組號.”。

（2）額定二次電流：電流互感器二次側的額定電流，一般為1A和5A。

（3）級別：被測繞組的級別，對于CT，有P、TPY、計量、PR、PX、TPS、TPX、TPZ等8個選項。

（4）當前溫度：測試時繞組溫度，一般可輸入測試時的氣溫。

（5）額定頻率：可選值為：50Hz或60Hz。

（6）最大測試電流：一般可設為額定二次電流值，對于TPY級CT，一般可設為2倍的額定二次電流值。對于P級CT，假設其為5P40，額定二次電流為1A，那么最大測試電流應設5%*40*1A=2A；假設其為10P15，額定二次電流為5A，那么最大測試電流應設10%*15*5A=7.5A。

 如果用戶希望看到以下結果，需要準確設置擴展參數，否則可以跳過這一步，（建議用戶設置）。

  （1）匝比誤差、比值差和相位差

（2）準確計算的極限電動勢及其對應的復合誤差

（3）實測的準確限制系數、儀表保安系數和對稱短路電流倍數

（4）實測的暫態面積系數、峰瞬誤差、二次時間常數

對于不同級別的CT，擴展參數的設置也不同，見表2.2。

表2.2  CT擴展參數描述

第五步： 選擇右邊的開始按鈕進行試驗。

4.試驗結果

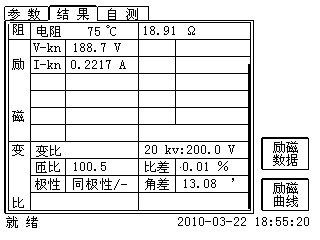

試驗結果頁，界面分別如圖2.5～2.6。

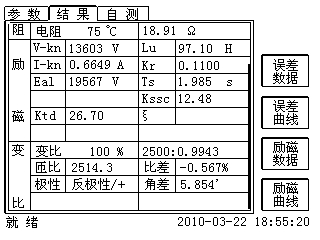

圖2.5  試驗結果界面一

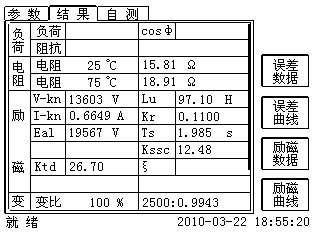

圖2.6  試驗結果界面二

對于不同級別的CT和所選的試驗項目，試驗結果也不同，見表2.3。

表2.3  CT試驗結果描述

2.2 電壓互感器試驗

 在參數界面，用 旋轉鼠標切換光標到互感器類型欄，選擇互感器類型為電壓互感器。

2.2.1 試驗接線

試驗接線步驟如下：

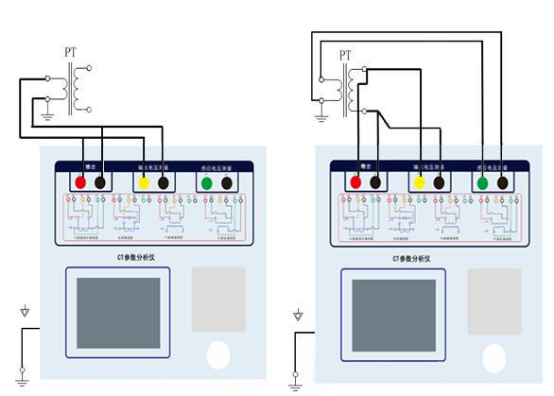

第一步：根據表2.4描述的PT試驗項目說明，依照圖2.7或圖2.8進行接線。

表2.4  PT試驗項目說明

圖2.7  PT直阻、勵磁試驗接線方式      圖2.8  PT變比、極性試驗接線方式

第二步：同一PT其他繞組開路。

第三步：接通電源，準備參數設置。

2.2.2 參數設置

PT的試驗參數設置界面如圖2.9。

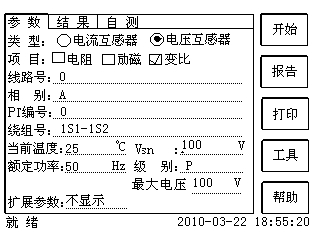

圖2.9  PT參數設置界面

    參數設置步驟如下：

用 旋轉鼠標 切換光標到要設置的參數位置。

（1）線路號、相別、PT編號、繞組號可輸入字母和數字。

（2）額定二次電壓：電壓互感器二次側的額定電壓。

（3）級別：被測繞組的級別，有P、計量等2個選項。

（4）當前溫度：測試時繞組溫度，一般可輸入當時的氣溫。

（5）額定頻率：可選值為：50Hz或60Hz。

（6）最大測試電壓：試驗時設備輸出的最大工頻等效電壓。

（7）最大測試電流：試驗時設備輸出的最大交流電流。

第四步： 選擇右邊的開始按鈕進行試驗。

2.2.3 試驗結果

試驗結果頁，如圖2.10。

圖2.10  P級PT的試驗結果界面

 對于不同級別的PT和所選的試驗項目，試驗結果也不同，見表2.5。

表2.5  PT試驗結果描述

2.3 自測頁

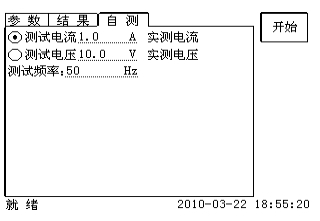

自測界面如圖2.11。在萬用表幫助下，自測功能可用于檢查設備是否損壞，測量電路是否正常。

圖2.11  自測測試界面

2.3.1 參數設置

自測測試所需的參數如下表：

表2.6  自測測試參數

測試電流或測試電壓設置后，設置測試頻率，裝置將輸出對應頻率的電壓或電流，并顯示檢測到的實際電壓或電流。在選擇電壓后，如果負載太小，導致實際電流有效值大于5A，則顯示過載信息。在選擇電流后，如果負載太大，導致實際測試電壓有效值大于100V，則也會(huì )顯示過載信息。

2.3.2 接線方法

選擇電壓測試時，將S1短接另一個S1，S2短接另一個S2。用萬用表電壓檔測量S1和S2之間的電壓，若與實際電壓相符，說明設備能夠輸出電壓且電壓測量環節正常。

電流測試時，將電源輸出的S1、S2端子短接。電壓回測的S1、S2不接。可在輸出的S1和S2之間串入萬用表電流檔，若萬用表測量的電流與實際電流相符，說明設備能夠正常輸出電流且電流測量環節正常。

2.4 功能按鈕

2.4.1 參數頁功能按鈕

 (1) 打開報告

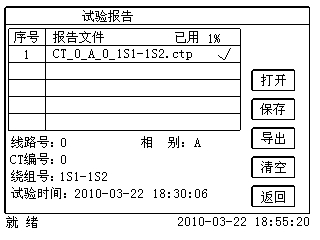

 報告界面，如圖2.12。選擇打開某個試驗報告，該報告的參數信息和數據會(huì )顯示到各個頁的對應欄目中。

圖2.11  打開試驗報告界面

(2) 保存報告

 報告界面，如圖2.13。

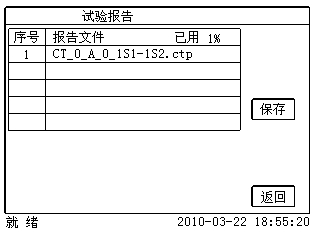

圖2.13  保存試驗報告界面

 (3) 系統工具

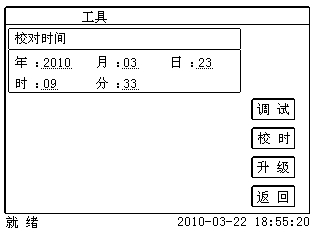

 系統工具界面，如圖2.14。在該界面中可以進行時間校對、系統升級等操作。其中：調試用于出廠調試，升級用于軟件界面的升級。

圖2.14  系統工具界面

 (4) 幫助

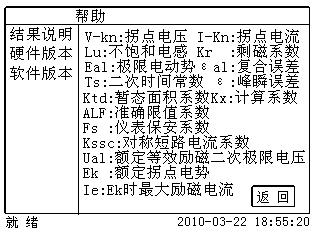

圖2.15  幫助界面

（5）打印

     用戶可以打印當前報告，此報告可做為現場試驗的原始記錄。

2.4.2 結果頁功能按鈕

 (1) 誤差數據

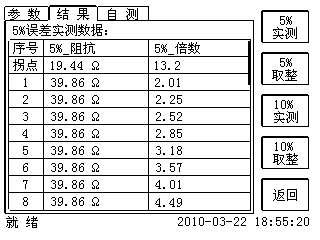

選擇誤差數據將顯示5%和10%誤差情況下，額定一次電流倍數與最大負荷之間的關系數據界面，如圖2.16。界面中給出的數據是根據實際勵磁測試數據計算得到的。計算方法見附錄B。

圖2.16  5%誤差數據界面

(2) 誤差曲線

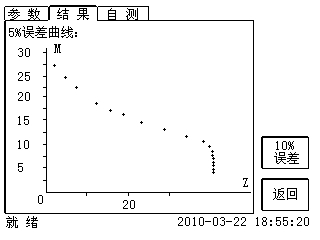

選擇誤差曲線，將顯示10%（或5%）誤差情況下，額定一次電流倍數與最大負荷之間的關系曲線界面，如圖2.17。界面中橫坐標為額定一次電流倍數，縱坐標為允許的最大負荷。

圖2.17  10%誤差曲線界面

(3) 勵磁數據

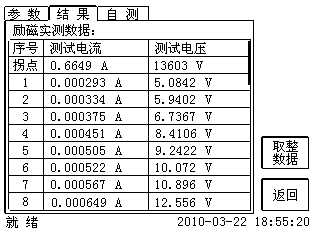

選擇勵磁數據將顯示勵磁數據界面，如圖2.18，界面中給出了自動計算出來的拐點電壓和拐點電流。

圖2.18  勵磁數據界面

(4) 勵磁曲線

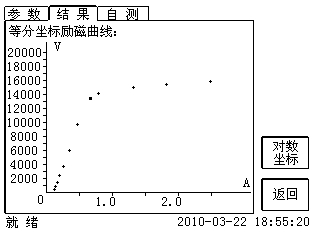

選擇勵磁曲線將顯示勵磁曲線界面，如圖2.19，界面中給出拐點電壓和拐點電流。

圖2.19  勵磁曲線界面

 (5) 比值差表

選擇比值差表將顯示不同額定電流百分比和不同負荷值情況下被測CT的比值差表，如圖2.20：

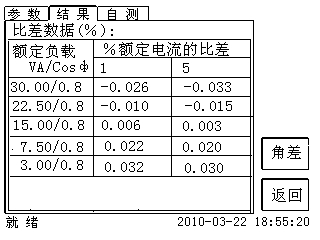

圖2.20 比值差表界面

(6) 相位差表

選擇相位差表將顯示不同額定電流百分比和不同負荷值情況下被測CT的相位差表如圖2.21：

圖2.21 相位差表界面
