目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。
HLY-100A回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
1.2用途
HLY-100A回路電阻測試儀適用于高壓開關接觸電阻（回路電阻）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。
1.3性能特點
1. 大電流：采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
2. 抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3. 使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。
4. 攜帶方便：體積小、重量輕。
1.4技術指標
1. 測量范圍：1～1999μΩ
2. 分 辨 力：1μΩ
3.?測試電流：DC 100A?
4. 測量精度：0.5%±1d
5. 顯示方式：電流：三位半LCD；電阻：三位半LCD
6. 工作電源：AC220V±10%，50Hz
7. 工作環境：溫度:-10℃～40℃；濕度：≤80%RH
8.?體 ???積：300×270×200 mm3
9. 重 ???量：5kg（不含附件）
1.5面板結構
?

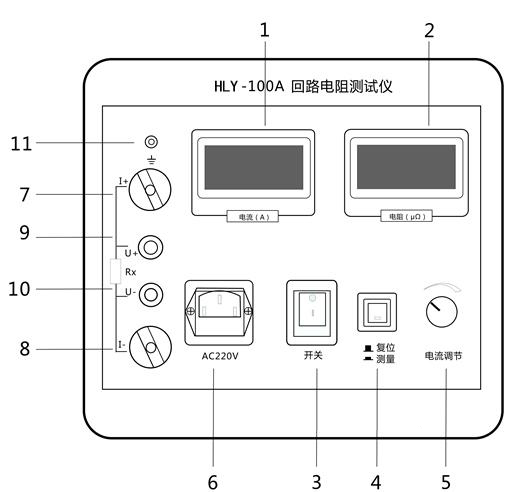

圖一 ?面板布局圖
面板功能介紹：
1 - 電流顯示（A） |
2 - 電阻顯示（μΩ） |
3 - 電源開關 |
4 - 測量開關 |
5 - 電流調節 |
6 - 電源插座 |
7 - 電流輸出I＋ |
8 - 電流輸出I－ |
9 - 測量輸入V＋ |
10 - 測量輸入V－ |
11 - 接地 |
|
1.6工作原理
????HLY-100A回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二
?

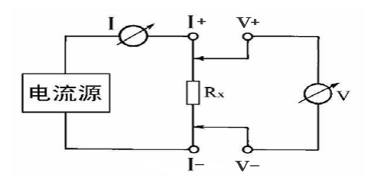

圖二 測試原理圖
????由電流源經“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。
第二章 ?操作使用方法
2.1?使用方法
1. 按圖三接線方法接線
?

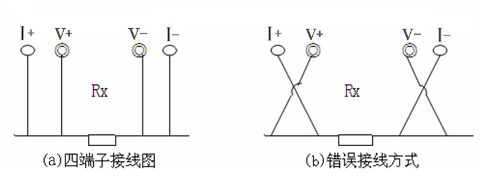

圖三 四端子接線圖
2. 儀器面板與測試線的連接處應鈕緊，不得有松動現象。
3. 應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。
4. 檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。
5.?調節“電流調節”旋鈕，使電流升至100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100.0A，例如為Io，電阻表顯示為Ro，則實際電阻值為R=100×(Ro÷Io)μΩ。
6. 測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。
第三章 ?注意事項及其他
3.1?故障現象及排除
故障現象 |
故障排除 |
開機后無反應，液晶屏無顯示 |
檢查有無交流電源 |
檢查電源電纜 |
檢查保險管底座內的保險管是否燒斷 |
測試時電流值顯示為0 |
檢查“復位/測試”鍵是否按下 |
檢查電流輸出線有沒有接好，是否接觸不良 |
測試時電流值顯示正常,電阻值顯示為0 |
檢查“復位/測試”鍵是否按下 |
檢查電壓輸出線有沒有接好，是否接觸不良 |
|
測試時電流值顯示正常，電阻值顯示明顯偏大或顯示為1（超量程）
?
|
檢查被測電阻值是否太大 |
檢查電壓輸入線是否接在電流輸出線的內側 |
檢查電壓輸出線有沒有接好，被測件接頭是否被氧化 |
3.2 注意事項
1. 使用儀器前請仔細閱讀產品說明書。
2. 請按照說明書上正確的接線方法接線。
3. 本儀器不得測試帶電回路中的回路電阻。
4. 儀器在使用中必須可靠的接地。
5. 電流線用戶不得隨意更換。
6. 儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。
