? 發電廠、變電所的接地網不但要滿足工頻短路電流的要求，還要滿足雷電沖擊電流的要求。過去，由于接地網的缺陷，曾經發生了一些事故。隨著電網的發展，特別是發電廠變電所內微機保護、綜合自動化裝置的大量應用，這些弱電元件對接地網的要求更高。當接地電阻過大，當發生接地故障時，使中性點電壓偏移增大，可能使健全相和中性點電壓過高，超過絕緣要求的水平而造成設備損壞。如果對地網接地電阻測試不準確，不僅損壞設備，而且會(huì )對值班人員造成傷害等結合本人多年對接地網接地阻抗測試方法的測試，現總結如下。

一、接地電阻測試原理及方法

? 接地網接地電阻測量目前常用的方法有兩種：一是變頻法；二是工頻電壓電流法。測試接地裝置的接地阻抗時電流極要布置的盡量遠，通常電流極與被試接地裝置邊緣的距離dCG應為被試接地裝置最大對角線長度D的4～5倍（平行布線法），在土壤電阻率均勻的地區可取2倍及以上（三角形布線法），電壓引線長度為電流引線長度0.618倍（平線布線法）或等于電流線（三角形布線法）。以江西上高110kV新建變電站為例，其長寬均為65m左右，則對角線長91m。電壓級線可以為250m左右，則電流級線為400m左右。下面簡述測試的基本方法。

1.電位降法

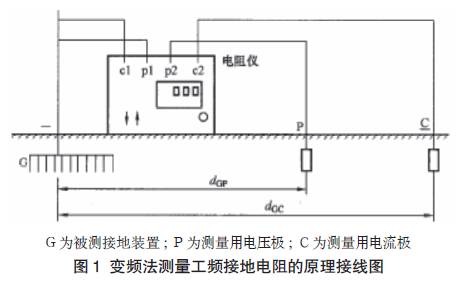

? 電位降法測試接地裝置的接地阻抗是按圖1布置測試回路，且符合測試回路的布置的要求。G為被試接地裝置；C為電流極；P為電位極；D為被試接地裝置最大對角線長度；dCG為電流極與被試接地裝置邊緣的距離；x為電位極與被試接地裝置邊緣的距離；d為測試距離間隔；流過被試接地裝置G和電流極C的電流I使地面電位變化，電位極P從G的邊緣開始沿與電流回路呈30°～45°的方向向外移動，每間隔d（50m或100m或200m）測試一次P與G之間的電位差U，繪出U與x的變化曲線。曲線平坦處即為電位零點，與曲線點間的電位即為在試驗電流下被試接地裝置的電位升高U，接地裝置的接

地阻抗為：Z=Um/I。

? 如果電位測試線與電流線呈角度放設確實困難，可與之同路徑放設，但要保持盡量遠的距離。如果電位降曲線的平坦點難以確定，則可能是受被試接地裝置或電流極C的影響，考慮延長電流回路；或者是地下情況復雜，考慮以其他方法來測試和校驗。

2.電流-電壓表三極法

? 電流線和電位線同方向（同路徑）放設稱為三極法中的直線法；dCG符合測試回路的布置的要求，dPG通常為（0.5～0.6）dCG電位極P應在被測接地裝置G與電流極C連線方向移動三次，每次移動的距離為dCG的5％左右，當三次測試的結果誤差在5％以?xún)燃纯伞４笮徒拥匮b置一般不宜采用直線法測試。如果受條件所限而必須采用時，應注意使電流線和電位線保持盡量遠的距離，以減小互感耦合對測試結果的影響。G為被試接地裝置；C為電流極；P為電位極；D為被試接地裝置最大對角線長度；dCG為電流極與被試接地裝置邊緣的距離；dPG為電位極與被試接地裝置邊緣的距離。

3.采用工頻電壓電流法的設備清單及要求：

一般情況下，電流極接地電阻均可達到100Ω以下，所以下列設備均是在滿足這個條件下提出的。

（1）專用的工頻電壓電流法測試儀1套，工頻輸出電流應能達到10A及以上。

（2）如沒有專用測試儀，則需要如下設備。

1）單相調壓器：容量不小于15kVA，1臺。

2）隔離試驗變：容量10kVA及以上，變比1kV/400V（220V），1臺。

3）隔離電流互感器：1臺，0.2級。

4）電壓表：0～600V，0.5級，1只；如電流極接地電阻很小，需要1只毫伏表。

5）電流表：0～5A，0.5級，1只。6）兩相刀閘：兩只。

（3）接地電極：10根及以上空心（實心）鐵（鋼）管，一端為尖頭，每根長度不小于lm，截面直徑不小于20mm。

（4）接地引線。

1）電流極引線。銅芯絕緣外皮，截面不小于2.5mm2，長度為4～5倍整個被測地網的最大對角線長度減去整個地網中心與地網邊緣之間的距離，如放線有困難或土壤較均勻時長度至少取2倍整個被測地網的最大對角線長度減去整個地網中心與地網邊緣之間的距離。

2）電壓極引線。銅芯絕緣外皮，截面不小于1.0mm2，長度為電流極引線長度的0.618倍減去整個地網中心與地網邊緣之間的距離；組成電流極引線和電壓極引線的各段線應在測試前分別測過連通狀況。如電流接地極的接地電阻不能低于100Ω，各設備的參數要依據該電阻值和試驗電流值而定；現場應能提供220V試驗電源。

4.采用變頻法的設備清單及要求

（1）變頻接地電阻測試儀一套，電源須充電的設備應在測試前一天充好電。

（2）接地電極：一端為尖頭，長度不小于1m，直徑不小于20mm的鋼管或圓鋼4根。

（3）接地引線。

1）電流極引線。銅芯絕緣外皮，截面不小于1.0mm2，，長度為4～5倍整個被測地網的最大對角線長度減去整個地網中心與地網邊緣之間的距離，如放線有困難或土壤較均勻時，長度至少取2倍整個被測地網的最大對角線長度減去整個地網中心與地網邊緣之間的距離。

2）電壓極引線，銅芯絕緣外皮，截面不小于1.0 mm2，長度為電流極引線長度的0.618倍減去整個地網中心與地網邊緣之間的距離；組成電流極引線和電壓極引線的各段線應在測試前分別測量過連通狀況。
