? 華意電力是一家專業研發生產電纜故障測試儀的廠家，本公司生產的電纜故障測試儀在行業內都廣受好評，以打造最具權威的“電纜故障測試“高壓設備供應商而努力。

? 隨著低壓電纜在電網供電中的越來越廣泛的使用，低壓電纜的使用數量、長度有了很大的發展，隨之故障也增多了。為了能提前預測低壓電纜絕緣發展方向，低壓電纜絕緣故障檢測方法的研究應運而生，并且得到了很好的發展本文首先簡述了低壓電纜的研究現狀和低壓電纜絕緣故障類型及老化原因。隨后，討論低壓電纜絕緣老化及其表現形式。在文章中，對低壓電纜絕緣故障檢測方法進行了歸納和總結，給出了各種檢測方法的原理，并對各種測試方法的優缺點進行了比較分析，給出了種種測試方法的適用范圍，以期為各種低壓絕緣故障的檢測系統方法選擇提供了各種參考方法。用上述方法通過實驗對電纜檢測后，達到了預期檢測的目的，對電纜的絕緣狀態給出了總體的評評判。

? 電纜故障的類型?

? 電纜故障有許多種，大致分為以下幾種:?

? 2.1.1?接地故障?

? 電纜一芯或多芯對地故障。其中又可分為低阻接地或高阻接地。一般接地電阻在20-100歐。以下為低阻故障，以上為高阻故障。因使用的電橋和檢流計靈敏度不同，對低阻與高阻的劃分也往往不一致。原則上接地電阻較低，能直接用低壓電橋進行測量的故障，稱為低阻故障。須要進行燒穿或用高壓電橋進行的故障，稱為高阻接地。?

? 2.1.2?短路故障?

? 電纜兩芯或三芯短路，或兩芯、三芯短路接地。其中也可分為低阻短路或高阻短路故障，其劃分原則與接地故障相同。

?2.1.3斷線故障?

? 電纜一芯或多芯被故障電流燒斷或受機械外力拉斷，形成完全斷線或不完全斷線，其故障點對地的電阻也可分為高阻或低阻故障，一般以IMQ為分界限，小于1M?為低阻。能較準確地測出電纜的電容，用電容量的大小來判斷故障點可稱為高阻斷線故障[2]。?2.1.4閃絡(luò )性故障?

這類故障絕大多數在預防性試驗中發生，并多出現在電纜中間接頭和終端頭。試驗時絕緣被擊穿，形成間隙性放電，當所加電壓達到某一定值時，發生擊穿，當電壓降至某一值時，絕緣恢復而不發生擊穿。有時在特殊條件下，絕緣擊穿后又恢復正常，即使提高試驗電壓，也不再擊穿，這種故障稱為封閉性故障。以上兩種現象均屬于閃絡(luò )性故障。

? 低壓電纜絕緣電阻的測試方法?

? 3.1.1??測試中電壓與時間的選擇?

? （1）測試電壓：測試絕緣電阻時所施加的直流電壓不能太高，否則會(huì )導致絕緣內部放電，既影響測試正確性又易造成絕緣損壞；也不能太低，以致影響測試的靈敏度和準確性。對于35kV及以下的電力電纜，一般最低電壓不低于100V，最高電壓不超過3000V。?

? （2）測試順序：為了檢查電纜在耐壓試驗過程中可能產生而并未暴露(即未擊穿)的缺陷，因此絕緣電阻的測試應在耐壓試驗之后。?

? （3）測試中的讀數時間：由于加上電壓后，絕緣中存在著三種隨時間而衰減的電流，因此理論上應該等這三種電流全部衰減完后，才讀到導電電流(即泄漏電流)的數值，以計算絕緣電阻。但時間太長測試工作量大以及考慮到測量系統長時間的穩定性，因此在測試方法的標準中明確規定在接通電流后1分鐘(即正到達1分鐘時即讀數)。1分鐘讀數既保證了非電導電流大部分己經消失，又使測試時間有了統一，使讀數具有重復性和可比性，以及提高測試效率。?

? 3.1.2??低壓電纜絕緣電阻的測量?

? 測量絕緣電阻的儀表被稱為兆歐表，傳統的有靠手搖動產生電壓的搖表，隨著數字技術的發展，出現了各種性能優良數字兆歐表。?

如何快速準確的查找故障點，盡快恢復供電，是長期困擾我們的難題。針對低壓電纜的特點和廣大用戶提出的建議以及華意電力對各個地方的實際使用情況等等因素的綜合考慮，華意電力研究人員又成功開發出了低壓電纜故障測試定位系統。

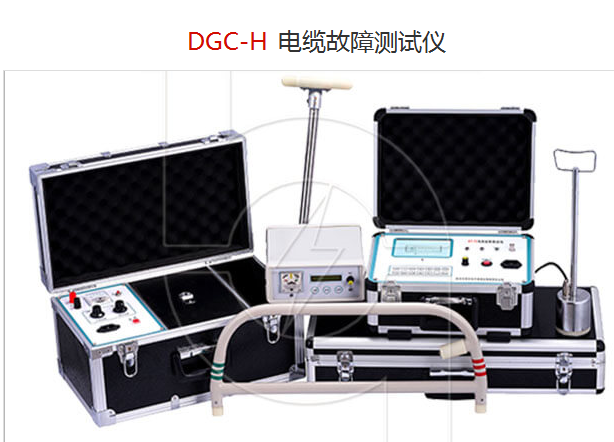

? 電纜故障測試系統包括測距儀和定位儀兩部分。系統的測距儀是完全智能化、人性化的設計，它自動完成電纜故障點的測試，無須人工分析故障波形，直接報出故障點距離和故障性質。采用電池供電，方便野外工作，體積小，重量輕，攜帶方便，無須任何輔助設備。系統的電纜故障定位儀是針對直埋低壓電纜的埋設路徑，埋深及故障點位置進行同步定位測試的儀器。因為，它是采用電磁感應和跨步電壓原理設計的低壓電纜故障定位系統，它基本上滿足了低壓電纜故障測試的全部條件。這種測試系統比起以"沖閃法"為原理的電纜故障測試儀來說有許多優點：

? ⒈多種測試方法集于一身，相互驗證結果，以確定故障點的唯一性。?

? ⒉體積小、重量輕、單人輕松操作，沒有輔助設備。?

? ⒊采用電池供電，適宜野外工作，不用打火放電。?

? ⒋電纜的路徑查找（可以確定在30公分之間）、埋深探測、故障點定位同步完成，效率高。?

? ⒌對故障點的確定，儀器有直觀顯示，不需要作波形分析。?

? ⒍不受地下情況（如電纜的分叉、打捆、接頭扭曲等）影響，像探地雷一樣，點對點去查找故障點，定位誤差在十幾公分以?xún)龋喈敎蚀_。?

? ⒎不受路面情況影響，如：地磚、綠化帶、水泥路面等。?

? ⒏測試現場安全，對測試者沒有危險，對電纜沒有二次損壞。?

? ⒐價格低廉，一般用戶都能接受。

? 我們知道低壓電纜絕緣要求較低，同時運行過程中電流較大，出現故障后有明顯的特征，具體歸類如下：?

? 第一類故障：整條電纜被燒斷或某一相被燒斷，此類故障造成配電柜上的電流繼電器動作，電纜在故障處損壞相當嚴重。?

? 第二類故障：電纜各相都短路，同樣，此類故障造成配電柜上的電流繼電器和電壓繼電器都動作，電纜在故障點損壞也很?chē)乐兀赡苁鞘芡饬σ鸬模?

? 第三類故障：電纜只有一相斷路，電流繼電器動作，故障點損傷較輕但表露較明顯。可能是該相電流太大或者是由電纜質量造成。?

? 第四類故障：電纜內部短路，外表看不出痕跡，此類故障一般是由于電纜質量造成的，比較少見。

?低壓電纜故障定位系統中的測距儀和定位儀結合使用能非常方便地完成測試。同時針對不同故障特征及電纜長度也可獨立完成測試。
