??華意電力是一家專業研發生產電纜故障測試儀的廠家，本公司生產的電纜故障測試儀在行業內都廣受好評，以打造最具權威的“電纜故障測試“高壓設備供應商而努力。

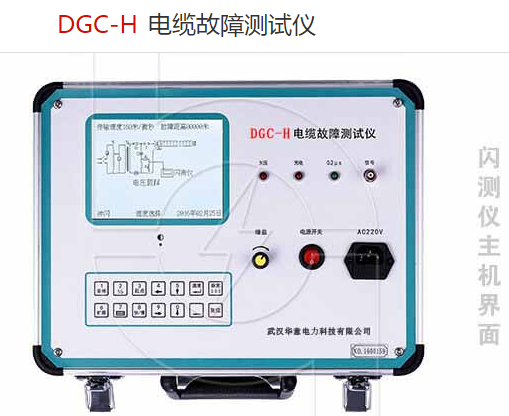

? 高壓電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡(luò )故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

? 高壓電纜故障測試儀的先進之處在于：現場測試獲得的故障波形使操作者有更多的選擇余地，不再為獲得一個理想二次脈沖波形而不斷在測試中調節測試脈沖的延遲時間,降低了對操作人員的技術和經驗要求。提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。

? 高壓電纜故障測試儀原理

? 高壓電纜故障測試儀是根據故障的探測原理，當儀器處于閃絡(luò )觸發方式時，故障點瞬時擊穿放電所形成的閃絡(luò )回波是隨機的單次瞬態波形，因此測試儀器應具備存儲示波器的功能，可捕獲和顯示單次瞬態波形。

? 高壓電纜故障測試儀大屏幕液晶顯示，界面友好、簡單易用。SD卡存儲測試波形，存儲容量大，可導入計算機進行存檔、分析和打印。內置大容量鋰離子電池供電，配快速充電器。高壓電纜故障測試儀根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。

? 高壓電纜故障測試儀產品特點

? 1．功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡(luò )法探測，可測試電纜的各種故障，尤其對電纜的閃絡(luò )及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。

? 2．試精度高，儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。

? 3．智能化程度高，測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。

? 4．具有波形及參數存儲，調出功能，采用非易失性器件，關機后波形、數據不易失。

? 5．具有雙蹤顯示功能，可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。

? 6．具有波形擴展比例功能，改變波形比例，可擴展波形進行精確測試。

? 7．可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。

? 8．具有根據不同的被測電纜隨時修改傳播速度功能。

? 9．小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

? 經濟越發展，越是離不開電纜帶來的巨大作用，城市里隨處可見電纜，電纜為人們輸送的電力給我們的生活帶來清潔的能源、，為人類的生活帶來了很多方便同時還提高了城市甚至農村的生活質量。

? 不過高壓電纜一旦發生故障影響是巨大的，小到一片區域，大到一個城市陷入黑暗。因此，檢修高壓電纜故障尤其是地埋高壓電纜故障對電工的工作來說是最重要的工作。對此，華意電力為廣大電工、輸電線路運行專工等編寫此文。

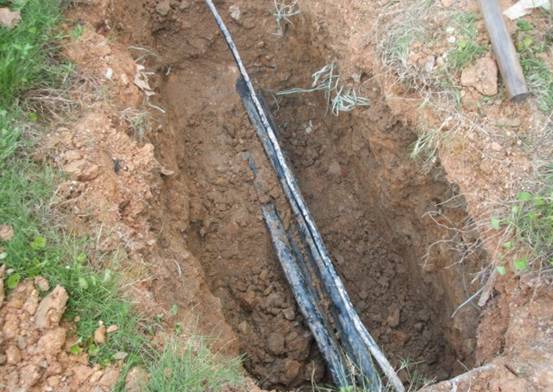

? 高壓地埋電纜故障分析?

? 按照故障產生的原因進行分類大致分為以下幾類：廠家制造原因、施工質量原因、設計單位設計原因、外力破壞四大類。下面進行分類介紹：?

? 1、施工質量原因?

? 因為施工質量導致高壓電纜系統故障的事例很多，主要原因有以下幾個方面：一是現場條件比較差，電纜和接頭在工廠制造時環境和工藝要求都很高，而施工現場溫度、濕度、灰塵都不好控制。二是電纜施工過程中在絕緣表面難免會(huì )留下細小的滑痕，半導電顆粒和砂布上的沙粒也有可能嵌入絕緣中，另外接頭施工過程中由于絕緣暴露在空氣中，絕緣中也會(huì )吸入水分，這些都給長期安全運行留下隱患。三是安裝時沒有嚴格按照工藝施工或工藝規定沒有考慮到可能出現的問題。四是竣工驗收采用直流耐壓試驗造成接頭內形成反電場導致絕緣破壞。五是因密封處理不善導致。中間接頭必須采用金屬銅外殼外加PE或PVC絕緣防腐層的密封結構，在現場施工中保證鉛封的密實，這樣有效的保證了接頭的密封防水性能。?

? 2、廠家制造原因?

? 廠家制造原因根據發生部位不同，又分為電纜本體原因、電纜接頭原因、電纜接地系統原因三類。?

? 2.1電纜接地系統?

? 電纜接地系統包括電纜接地箱、電纜接地保護箱（帶護層保護器）、電纜交叉互聯箱、護層保護器等部分。一般容易發生的問題主要是因為箱體密封不好進水導致多點接地，引起金屬護層感應電流過大。另外護層保護器參數選取不合理或質量不好氧化鋅晶體不穩定也容易引發護層保護器損壞。 如果故障出現在這里，請使用大地網接地電阻測試儀測量下就知道接地如何。

? 3、設計原因?

? 因電纜受熱膨脹導致的電纜擠傷導致?lián)舸＝宦?lián)電纜負荷高時，線芯溫度升高，電纜受熱膨脹，在隧道內轉彎處電纜頂在支架立面上，長期大負荷運行電纜蠕動力量很大，導致支架立面壓破電纜外護套、金屬護套，擠入電纜絕緣層導致電纜擊穿,這種情況下容易出現高阻故障，可使用多脈沖智能電纜故障測試儀和電纜外護套測試儀。?

4.電纜本體制造原因?

? 一般在電纜生產過程中容易出現的問題有絕緣偏心、絕緣屏蔽厚度不均勻、絕緣內有雜質、內外屏蔽有突起、交聯度不均勻、電纜受潮、電纜金屬護套密封不良等，有些情況比較嚴重可能在竣工試驗中或投運。

? 高壓電纜接頭以前用繞包型、模鑄型、模塑型等類型，需要現場制作的工作量大，并且因為現場條件的限制和制作工藝的原因，絕緣帶層間不可避免地會(huì )有氣隙和雜質，所以容易發生問題。現在國內普遍采用的型式是組裝型和預制型。電纜接頭分為電纜終端接頭和電纜中間接頭，不管什么接頭形式，電纜接頭故障一般都出現在電纜絕緣屏蔽斷口處，因為這里是電應力集中的部位，因制造原因導致電纜接頭故障的原因有應力錐本體制造缺陷、絕緣填充劑問題、密封圈漏油等原因。而查找電纜接頭故障點也非常頭疼，在此，華意電力推出使用電纜故障測試儀。
