儀器引出端子說明：
HV --- 儀器的測量引線高壓端（帶危險電壓）。
CX --- 正接線時試品電流輸入端。
--- 儀器的接地端，使用時與大地可靠相接。

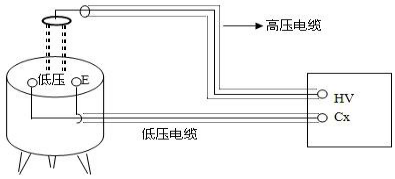

1、正接法（見圖5）
當被測試設備的低壓測量端對地絕緣時，可以采用該接線法測量。
（1）高壓屏蔽線皮接被試設備高壓端;
將黑色專用低壓電纜從儀器面板上的Cx端引出 ，低壓芯線接被試設備低壓端L（見圖11）；低壓屏蔽線接被試設備屏蔽端E。（試品無屏蔽端則懸空）
HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量；
2、測量標準電容BR16，見圖4和圖5所示：
圖4為標準電容器BR16的標準接線方法，為正接線方式。

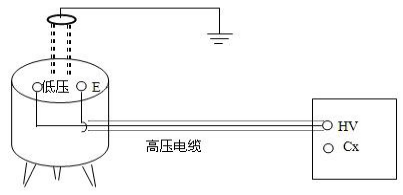

圖5為反接線方式，將標準電容BR16一端強行接地。
注意：HV插口輸出10kV危險電壓，將高壓絕緣電纜插在HV插口上

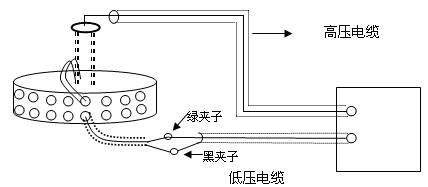

圖4 標準電容BR16正接線（非接地試品）接線法

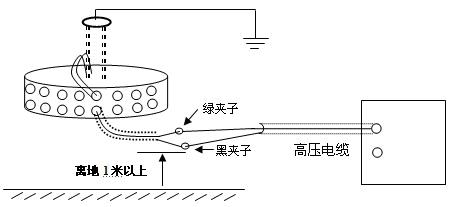

圖5 標準電容器BR16反接線（接地試品）接線法
3、測量標準電容BR26或標準介損器DB-100等，見圖6和圖7所示：
圖6 標準電容正接線BR26或標準介損器DB-100等（非接地試品）接線法
圖7 標準電容器BR26或標準介損器DB-100等反接線（接地試品）接線法
4、串級式電壓互感器：

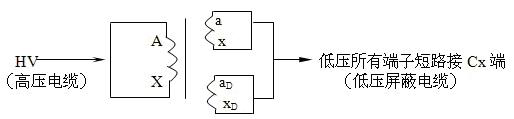

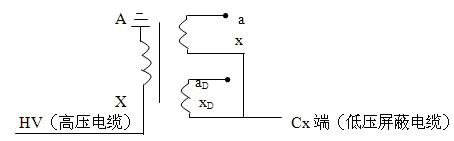

（1）常規法：采用正接法測量，見圖8所示：
圖8 常規接線法
X接地點打開，使A，X相連后接儀器HV端，低壓端所有繞組短接后接Cx端。
注 意： 此試驗電壓為2～3kV，并且高壓A、X短路時要注意X端引線與端子盒保持距離。

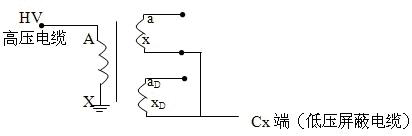

（2）末端屏蔽法（正接線方式），見圖9，可施加10kV電壓，由于電壓在A(yíng)X繞組的不等壓分布，電容量值比常規法要小很多。
圖9 末端屏蔽法接線
（3）末端加壓法（正接線方式）見圖10所示，此方法受X點耐壓限制，只能施加2.5～3kV電壓，同樣，電容值誤差較大。
圖10 末端加壓法接線
5、電容式電壓互感器（CVT）：
（1）測量中壓互感器tgδ的方法

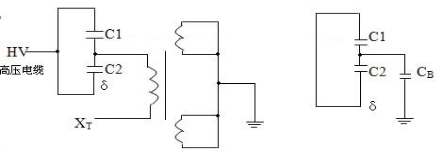

如圖11所示，用反接線方式測量，將C2末端δ與C1首端相連，接儀器HV口（用高壓電纜）XT懸空，中壓互感器二次線圈短路接地。
由于C1 +C2遠大于CB，所以此方法測得的tgδ≈tgδB。
圖11 中壓互感器（反接線）

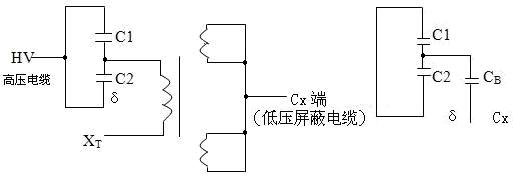

如果現場CB值較小，現場干擾又較大，反接線所測得的數據誤差可能較大，這時可選擇正接線方式測量。首先把CVT二次引線全部斷開，并將二次線圈短路，然后接儀器的CX測量線。XT懸空。接線方式見圖12所示：
圖12 中壓互感器（正接線）
（2）電容C1和tgδ1 ，C2和tgδ2的測量：

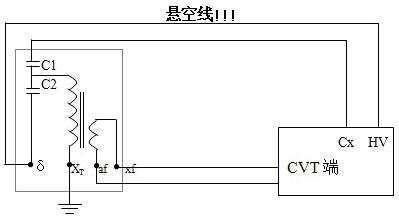

測量主電容tgδ1和C1的接線如圖13所示。由中間變壓器勵磁加壓， XT點接地，主電容C1高壓端用CX線接儀器的CX端，分壓電容C2的δ端用另一條CX線懸空接儀器的HV高壓端。由于“δ”端絕緣水平所限，試驗電壓不超過3kV。
圖13 電容C1和tgδ1 ，C2和tgδ2的接線
接線完畢，把測量方式選擇到CVT上，測試電壓不要超過3.0kV。儀器自動測試，測試完畢會(huì )自動或手動打印C1，C2的電容和介損。按“增大”、“減小”建翻頁顯示C1，C2的電容和介損。
6、套管試驗：
（1）對于單獨的套管（未安裝到變壓器）測量導電桿對測屏的電容和介損值，高壓端HV加導電桿，CX 接測屏，用正接線法進行測量。
（2）對于安裝到變壓器上的套管由于導電桿與繞組連接的關系，必須將A、B、C、O套管的導電桿短路接HV高壓端，Cx端接不同套管的測屏，用正接線法測量電容和介損值。
7、變壓器器身的介質損耗測量：
變壓器的外殼因直接接地，所以?xún)x器用反接線方式測量。測量部位按下表進行。
注意：高壓由HV插口引出，將高壓電纜一端插入HV插口，另一端接被測線圈高壓端。Cx插口不用。
測量線圈和接地部位
序號 | 雙線圈變壓器 | 三線圈變壓器 |
被測線圈 | 接地部位 | 被測線圈 | 接地部位 |
1 | 低壓 | 外殼和高壓線圈 | 低壓 | 外殼、高壓和中壓線圈 |
2 | 高壓 | 外殼和低壓線圈 | 中壓 | 外殼、高壓和低壓線圈 |
3 |
|
| 高壓 | 外殼、中壓和低壓線圈 |
4 | 高壓和低壓 | 外殼 | 高壓和中壓 | 外殼和低壓線圈 |
5 |
|
| 高壓、中壓和低壓 | 外殼 |
8、斷路器斷口電容試驗：
斷口電容的介損及電容測量時，將高壓電纜和Cx測量電纜加到斷口電容兩端，用正接線方式測量。如圖14所示：
圖14 斷路器斷口電容試驗接線
9、電流互感器：
（1）鏈式或串級式結構的電流互感器：這類電流互感器現場測量可按一次對二次繞組用正接線方式測量，或將二次繞組全部接地用反接線方式進行測量。
（2）電容型電流互感器：最外層有末屏引出端，試驗時，可采用正接線進行一次繞組相對末屏的tgδ及電容的測量。
10、測量時注意事項：
（1）在試驗現場發生刮風天氣時，要人扶絕緣桿、避免高壓端接觸不良造成測試數據不穩、不對或儀器復位等現現象。
（2）高壓電纜HV插口的金屬體帶10kV危險高電壓。
2.2
1、測量前準備：
（1）用接地線一端接儀器的接地柱，另一端接可靠的大地，保證儀器外殼處在地電位上。
（2）正接線時：將高壓電纜插頭插入后門HV插座中，將高壓電纜接地端頭接入接地柱中，將另一端的紅色鱷魚夾夾到被測試品的高端引線上，紅色鱷魚夾與黑色鱷魚夾并聯使用。將CX低壓電纜插入CX插座中，另一端的紅色夾子夾試品的低端或末屏等，黑色夾子接地或懸空或接屏蔽裝置。
（3）反接線時：將高壓電纜插頭插入后門HV插座中，將高壓電纜接地端頭接入接地柱中，將另一端的紅色鱷魚夾夾到被測試品的高端引線上，黑色夾子懸空或接屏蔽裝置。Cx插座不用。
2、打開電源開關，計算機進行自檢，若地線接好，液晶屏顯示中文主菜單如圖16所示。若沒接地線或地線不良則顯示“檢查接地”。
3、菜單選擇：

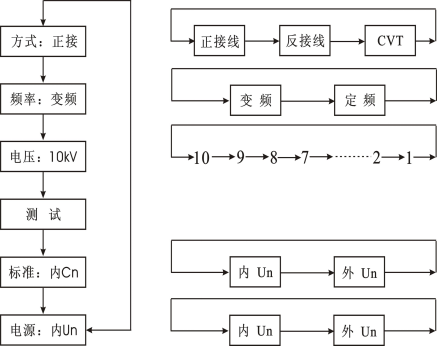

（1）按“功能”鍵可移動光標至各菜單項，并循環指示。被選中項反白字體顯示。選擇鍵的流程見圖16所示。
（2）在光標當前所示項目，按“增大”、“減小”鍵可進行該項菜單的變更，并循環指示，流程見圖17所示。
（3）將菜單變更至與測試要求相對應后即可按選擇鍵進行下個項目的選擇。
圖15
圖16 圖17
圖18 圖19
4、測試：打開開關，當光標在測試項目上時，按確認鍵大約5秒鐘開始測試。測試過程中顯示的畫面如圖18（正接線，變頻）所示，當下面的進程到100%時候測試完畢，然后顯示測量結果見圖19所示，此時光標指示打印機圖標，按確認鍵打印報告。
測量結果的意義如下：
tgδ：試品的損耗因數tgδ值
CX：測量的電容值
V：施加電壓值
I：試品流過的電流
F1，F2：試驗頻率
打印結束后，關閉電源開關，測試完畢。
第三章 注意事項
3.1 注意事項
1. 遵守本單位的高壓試驗安全工作規程。
2. 高壓試驗必須由2名以上工作人員參加，1人操作，1人監護。
3. 接線完畢后，由1人負責檢查。
4. 測試結束后，關閉電源開關。嚴禁帶電拆裝高壓電纜！
5. 儀器出現不正常現象，關閉電源開關，等待一分鐘左右再檢查。
6. 反接線校驗標準介損器時，將標準介損器放在絕緣物體上，離地60-100cm，將高壓電纜接頭懸空吊起遠離地面，避免高壓線夾對地的分布參數影響數據。
7. 高壓電纜損壞時，可以用低壓CX線懸空使用，本產品高低壓電纜接線方式相同，可以互換使用。。
8. 測量完畢必須關閉電源開關，等待一分鐘左右再拆線。
