? 我國電力系統中，6kV、10kV、35kV電網中一般都采用中性點不接地的運行方式。電網中主變壓器配電電壓側一般為三角形接法，沒有可供接地電阻的中性點。當中性點不接地系統發生單相接地故障時，線電壓三角形仍然保持對稱，對用戶繼續工作影響不大，并且電容電流比較小?（小于10A）時，一些瞬時性接地故障能夠自行消失，這對提高供電可靠性，減少停電事故是非常有效的。但是隨著電力事業日益的壯大和發展，這中簡單的方式已不在滿足現在的需求，現在城市電網中電纜電路的增多，電容電流越來越大（超過10A），此時接地電弧不能可靠熄滅，就會(huì )產生以下后果。

? 1），單相接地電弧發生間歇性的熄滅與重燃，會(huì )產生弧光接地過電壓，其幅值可達4U（U為正常相電壓峰值）或者更高，持續時間長，?會(huì )對電氣設備的絕緣造成極大的危害，在絕緣薄弱處形成擊穿；造成重大損失。

? 2），由于持續電弧造成空氣的離解，撥壞了周?chē)諝獾慕^緣，容易發生相間短路；??

? 3），產生鐵磁諧振過電壓，容易燒壞電壓互感器并引起避雷器的損壞甚至可能使避雷器爆炸；這些后果將嚴重威脅電網設備的絕緣，危及電網的安全運行。為了防止上述事故的發生，為系統提供足夠的零序電流和零序電壓，使接地保護可靠動作，需人為建立一個中性點，以便?在中性點接入接地電阻。為了解決這樣的辦法.接地變壓器（簡稱接地變）就在這樣的情況下產生了。接地變就是人為制造了一個中性點接地電?阻，它的接地電阻一般很小（一般要求小于5歐）。

? 另外接地變有電磁特性，對正序負序電流呈高阻抗，繞組中只流過很小的勵磁電流。由于每個鐵心柱上兩段繞組繞向相反，同心柱上兩?繞組流過相等的零序電流呈現低阻抗，零序電流在繞組上的壓降很小。也既當系統發生接地故障時，在繞組中將流過正序、負序和零序電流。?

? 該繞組對正序和負序電流呈現高阻抗，而對零序電流來說，由于在同一相的兩繞組反極性串聯，其感應電動勢大小相等，方向相反，正好相互?抵消，因此呈低阻抗。接地變的工作狀態，由于很多接地變只提供中性點接地小電阻，而不需帶負載。所以很多接地變就是屬于無二次的。

? 接地變在電網正常運行時，接地變相當于空載狀態。但是，當電網發生故障時，只在短時間內通過故障電流，中性點經小電阻接地電網發生單相?接地故障時，高靈敏度的零序保護判斷并短時切除故障線路，接地變只在接地故障至故障線路零序保護動作切除故障線路這段時間內起作用，?其中性點接地電阻和接地變才會(huì )通過。

? 總之，接地變是人為的制造一個中性點，用來連接接地電阻。當系統發生接地故障時，對正序負序電流呈高阻抗，對零序電流呈低阻抗性使接地保護可靠動作。

一、接地電阻表基本工作原理?

? 接地電阻表是根據電位補償原理，既電位差計的原理工作的，主要用于電氣設備以及避雷器裝置等接地電阻的測量。它又稱為接地搖表或接地絕緣電阻表。它的形式很多，有電位式、電橋式、電動系比率式等，但基本原理是一樣的這里僅介紹一種常用的電位差計式的接地電阻測量?jì)x。?

基本測量原理?

? 圖的上方為用補償法測接地電阻的原理電路。圖中E為接地體，P和C分別為電位輔助電極和電流輔助電極。它們分設在距離接地體不小于20m和40m處。交流電源U經電流互感器LH的原邊線圈接到接地體E和電流輔助極C上，并經地構成閉合回路。接地電流在地中散流的結果，形成了如圖下方所示的電位分布。電位輔助極P的電位為零，因此E和P之間的電壓為IRx。?

? 電流互感器的副邊經電位器RS構成閉合回路，其電流為I/K（K為電流互感器的變比）。電位器的滑動接點經檢流計G和電位輔助極P相連，調節電位器RS使檢流計指零，改電流在電位器可動觸點左邊的電阻R上的壓降為（I/K）R=IR/K???

則?????????????????IRx=IR/K?

所以????????????????Rx=R/K?

? 可見被測的接地電阻值，可通過變比K和電位器的電阻Rs來確定，而與輔助電極C的接地電阻Rc無關。

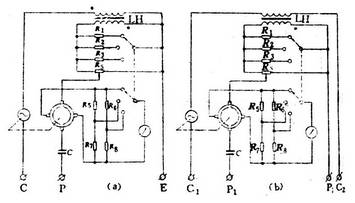

? 接地電阻測量?jì)x是按補償法原理作成的，內附手搖交流發電機作為電源，其外形和原理電路如圖所示。它的外形和搖表相似，所以又稱為接地搖表。這種測量?jì)x的端鈕有3個和4個兩種。有4個端鈕時，應將P2和C2短接后再接至被測的接地體。3端鈕式測量?jì)x的P2和C2已在內部短接，故只引出一個端鈕E，測量時直接將E接至被測接地體即可。端鈕P1和C1分別接上電位輔助探針和電流輔助探針，探針應按規定的距離插入地中，以構成電位和電流輔助?

? 電極。為了擴大儀表的量程，電路中接有三組不同的分流電阻R1～R3以及R5～R8，用以實現對電流互感器的副邊電流以及檢流計支路的分流。分流電阻的切換利用聯動的轉換開關S同時進行。對應于轉換開關的三個檔位，可以得到0～1Ω、0～10Ω和0～100Ω三個量程：當轉換開關置于“1”檔時，相當于I2=I1（即K=1）；置于“2”檔時，I2=I1/10（K=1/10）；置于“3”檔時，I2=I1/100（K=1/100）。電位器的旋鈕裝在儀表面板上并帶有讀數盤。調節電位器使檢流計指零，則被測的接地電阻可由下式求得，即Rx=KRs（讀數）?。
